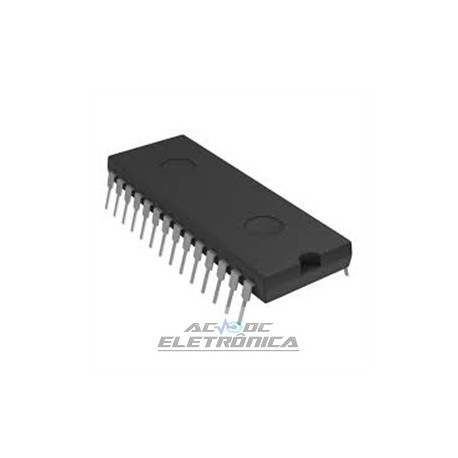

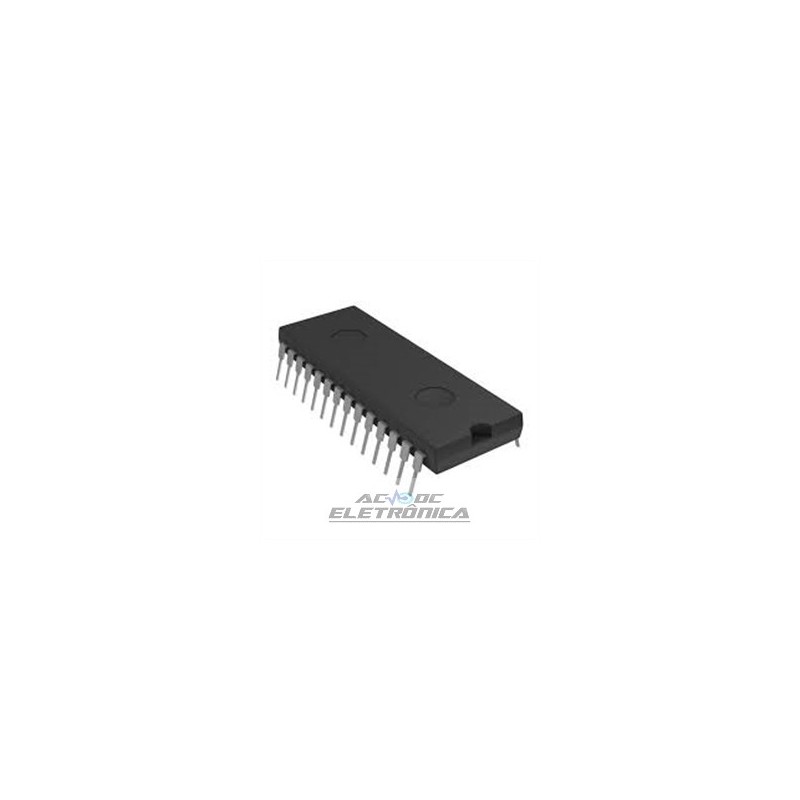

Circuito integrado AT28C256-15 EEPROM

Circuito integrado AT28C256-15 EEPROM

Memoria IC EEPROM 256 Kb (32 K x 8) Paralelo 150ns 28-PDIP
Características
• Tempo de Acesso Rápido à Leitura - 150 ns
• Operação de gravação automática de páginas
- Endereço interno e travas de dados para 64 bytes
- Temporizador de controle interno
• Tempos Rápidos de Ciclo de Gravação
- Tempo de Ciclo de Gravação de Página: 3 ms ou 10 ms no máximo
- Operação de gravação de página de 1 a 64 bytes
• Baixa dissipação de energia
- corrente ativa de 50 mA
- corrente de espera CMOS de 200 µA
• Proteção de Dados de Hardware e Software
• Busca de DADOS para Detecção de Fim de Gravação
• Tecnologia CMOS de Alta Confiabilidade
- Resistência: 104 ou 105 ciclos
- Retenção de dados: 10 anos
• Fornecimento individual de 5V ± 10%
• Entradas e Saídas Compatíveis com CMOS e TTL
• Pinout de Byte Aprovado pelo JEDEC
• Intervalos de Temperatura Militar e Industrial Completos
• Opção de Embalagem Verde (Livre de Pb / Halide)
1. Descrição
O AT28C256 é um dispositivo de leitura de alto desempenho, apagável e programável eletricamente.
memória. Seus 256K de memória são organizados como 32.768 palavras por 8 bits. Fabricado
com a avançada tecnologia CMOS não volátil da Atmel, o dispositivo oferece acesso
vezes a 150 ns com dissipação de energia de apenas 440 mW. Quando o dispositivo está desmarcado,
a corrente de espera do CMOS é inferior a 200 µA.
O AT28C256 é acessado como uma RAM estática para o ciclo de leitura ou gravação sem a
necessidade de componentes externos. O dispositivo contém um registro de página de 64 bytes para permitir
escrita de até 64 bytes simultaneamente. Durante um ciclo de gravação, os endereços e 1 a
64 bytes de dados são internamente bloqueados, liberando o endereço e o barramento de dados para outros
operações. Após o início de um ciclo de gravação, o dispositivo gravará automaticamente
os dados travados usando um temporizador de controle interno. O fim de um ciclo de gravação pode ser
detectado por DATA Polling of I / O7. Uma vez que o final de um ciclo de gravação foi detectado
um novo acesso para uma leitura ou gravação pode começar.
AT28C256 da Atmel tem recursos adicionais para garantir alta qualidade e capacidade de fabricação.
O dispositivo utiliza correção interna de erros para maior durabilidade e melhor
características de retenção de dados. Um mecanismo de proteção de dados de software opcional é
disponível para proteger contra gravações inadvertidas. O dispositivo também inclui um extra
64 bytes de EEPROM para identificação ou rastreamento de dispositivos.
