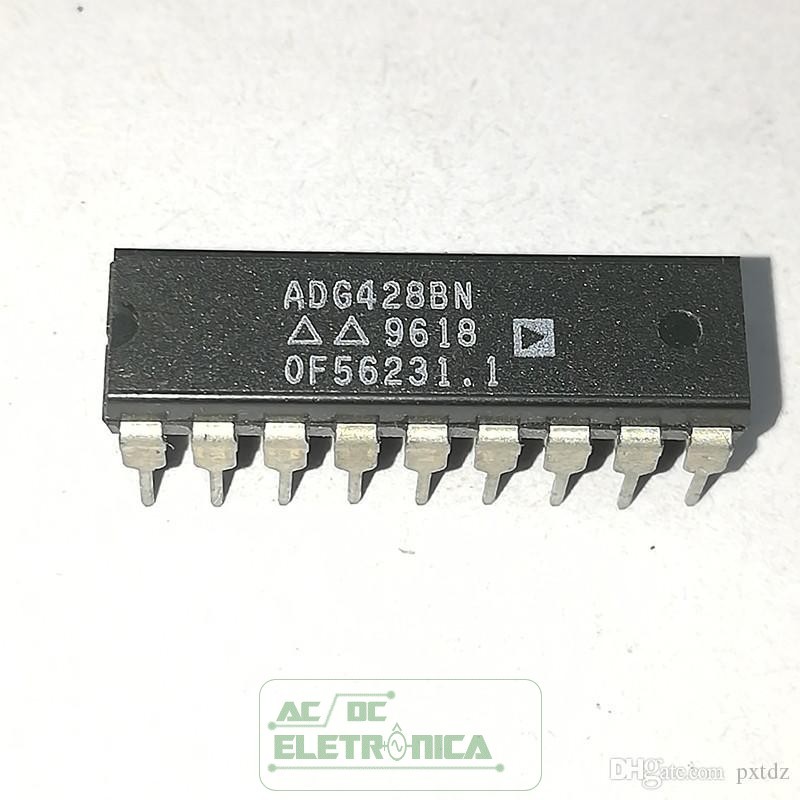

Circuito integrado ADG428BN

Circuito integrado ADG428BN

CIs de Chave Multiplexadora 8: 1 60 Ohm LC2MOS High Performance
CARACTERÍSTICAS
Classificações máximas de 44 V
VSS para faixa de sinal analógico VDD
Baixa Resistência (60 V typ)
Baixo consumo de energia (máximo de 1,6 mW)
Injeção de Carga Baixa (<4 pC typ)
Comutação Rápida
Ação de comutação Break-Before-Make
Substituição plug-in para DG428 / DG429
APLICAÇÕES
Equipamento de teste automático
Sistemas de Aquisição de Dados
Sistemas de comunicação
Aviônicos e Sistemas Militares
Sistemas analógicos controlados por microprocessador
Instrumentação Médica
DESCRIÇÃO GERAL
O ADG428 e o ADG429 são analógicos CMOS monolíticos
multiplexadores compreendendo oito canais individuais e quatro canais diferenciais, respectivamente. Endereço de chip e travas de controle
facilitar a interface do microprocessador. O ADG428 muda um
de oito entradas para uma saída comum, conforme determinado pelo de 3 bits
linhas de endereço binário A0, A1 e A2. O ADG429 muda um
de quatro entradas diferenciais para uma saída diferencial comum como
determinado pelas linhas de endereço binário A0 e A1 de 2 bits. Um EN
A entrada em ambos os dispositivos é usada para ativar ou desativar o dispositivo.
Quando desativado, todos os canais são desligados. Todo o controle
entradas, endereço e ativar entradas são compatíveis com TTL
faixa de temperatura de operação especificada. Isso faz a parte
adequado para sistemas controlados por barramento, como sistemas de aquisição de dados, controles de processo, aviônicos e ATEs, pois as travas de endereço compatíveis com TTL simplificam o design da interface digital
e reduzir o espaço de placa necessário.
O ADG428 / ADG429 são projetados em um LC2 aprimorado
MOS
processo que fornece dissipação de baixa potência ainda dá alta comutação
velocidade e baixa resistência. Cada canal conduz igualmente bem
em ambas as direções quando ON e tem uma faixa de sinal de entrada que
se estende aos suprimentos. Na condição OFF, os níveis de sinal até
os suprimentos estão bloqueados. Todos os canais exibem break-before-make
ação de comutação, evitando curto-circuito momentâneo ao comutar
canais. Inerente ao design está a injeção de baixa carga para transientes mínimos ao trocar as entradas digitais.
