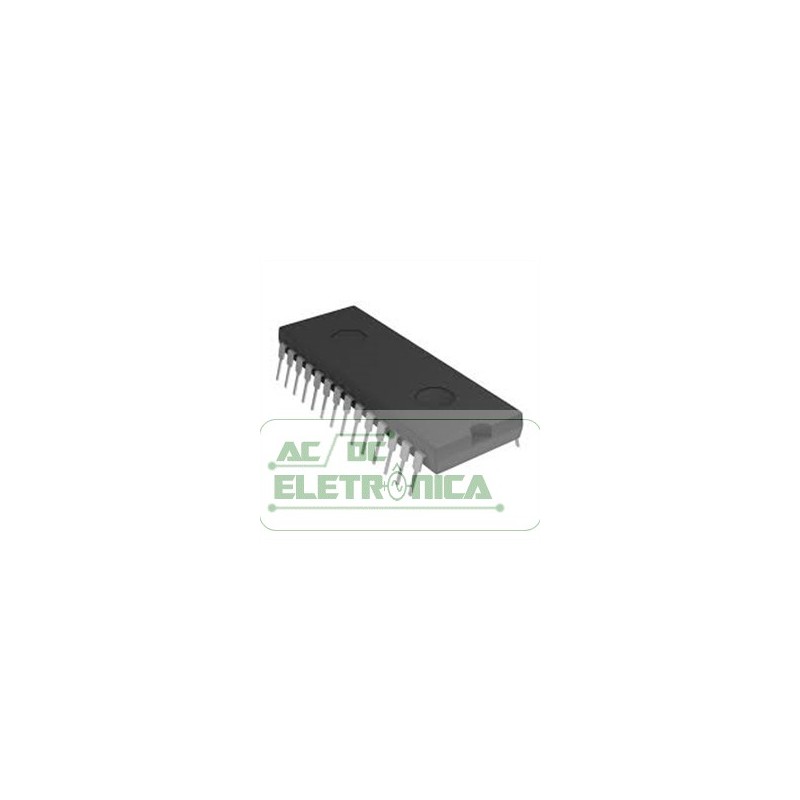

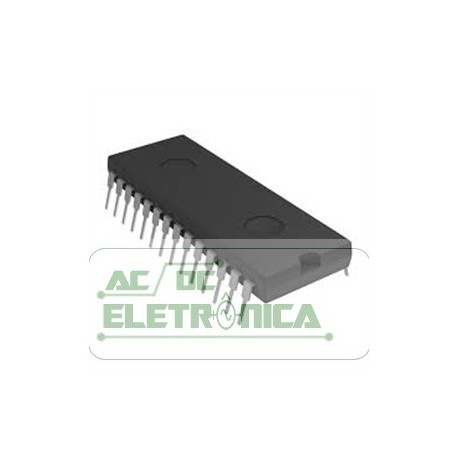

Circuito integrado AD1674KNZ

Circuito integrado AD1674KNZ

loc:A-07

12-Bit 100 kSPS A/D Converter

CARACTERÍSTICAS
Completo Monolítico 12-Bit 10 ms Sampling ADC
Amplificador On-Board Sample-and-Hold
Pinout  padrão da indústria
Interface de Microprocessador de 8 e 16 Bits
AC e DC especificado e testado
Entradas unipolares e bipolares
Faixas de entrada de 65 V, 610 V, 0 V a 10 V, 0 V a 20 V
Temperatura Comercial, Industrial e Militar
Classes de gama
Versões compatíveis com MIL-STD-883 e SMD disponíveis
DESCRIÇÃO DO PRODUTO
O AD1674 é um dispositivo digital analógico de 12 bits completo e multiuso.
conversor, consistindo em um usuário transparente a bordo
amplificador sample-and-hold (SHA), referência de 10 volts, relógio e
buffers de saída de três estados para interface de microprocessador.
O AD1674 é compatível com o padrão da indústria
AD574A e AD674A, mas inclui uma função de amostragem
oferecendo uma taxa de conversão mais rápida. O SHA on-chip tem uma ampla
Largura de banda de entrada compatível com a precisão de 12 bits
Largura de banda Nyquist do conversor.
O AD1674 é totalmente especificado para parâmetros AC (como S / (N + D)
relação, THD e IMD) e parâmetros dc (offset, escala completa
erro, etc.). Com ambas as especificações AC e DC, o AD1674 é
ideal para uso em processamento de sinal e medição tradicional de corrente contínua
aplicações.
O design do AD1674 é implementado usando o Analog Devices ’
Processo BiMOS II que permite circuitos analógicos bipolares de alto desempenho
para ser combinado no mesmo molde com lógica CMOS digital.
Cinco diferentes graus de temperatura estão disponíveis. O AD1674J
e os graus K são especificados para operação entre 0 ° C e + 70 ° C
faixa de temperatura. As notas A e B são especificadas a partir
–40 ° C a + 85 ° C; a classe AD1674T é especificada a partir de –55 ° C
para + 125 ° C. As classes J e K estão disponíveis em 28 derivações
DIP e SOIC de plástico. Os dispositivos da classe A e B estão disponíveis
em DIP de cerâmica com 28 derivações hermeticamente seladas e SOIC de 28 derivações.
