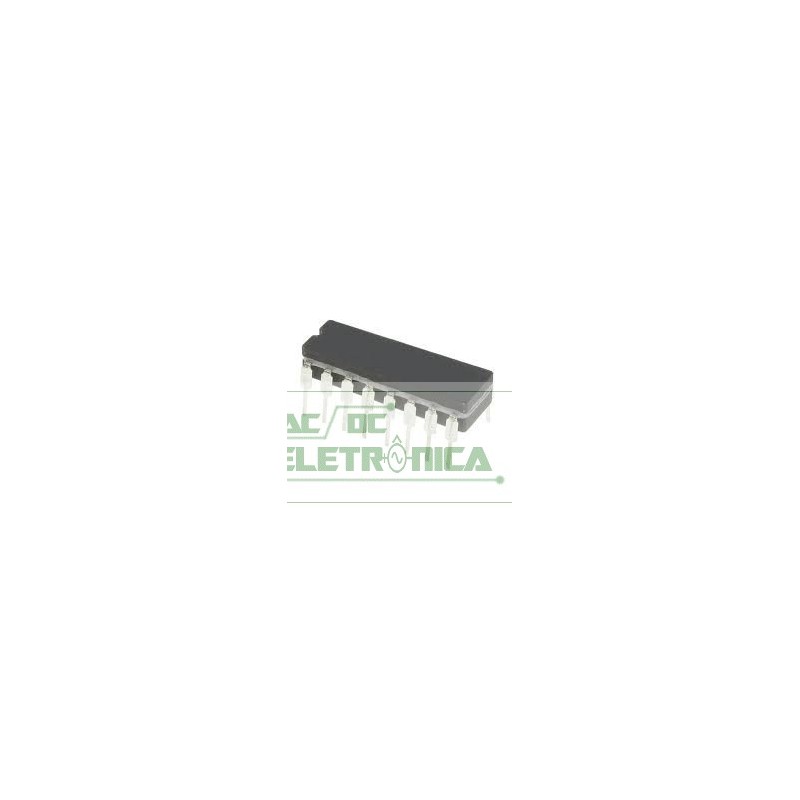

Circuito integrado AD652AQ

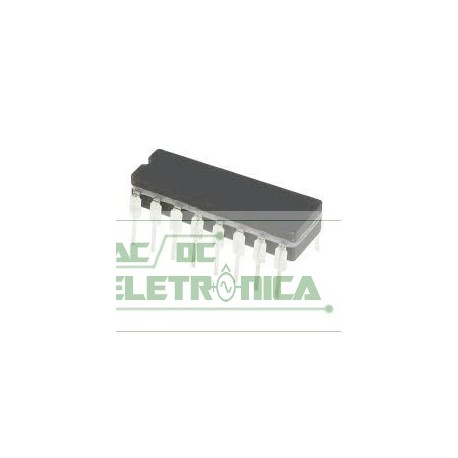

Circuito integrado AD652AQ
Monolithic Synchronous Voltage-to-Frequency Converter
DESCRIÇÃO DO PRODUTO
O conversor síncrono de tensão-frequência AD652
(SVFC) é um bloco de construção poderoso para a conversão analógico-digital de precisão, oferecendo uma não linearidade típica de 0,002%
(0,005% no máximo) a uma frequência de saída de 100 kHz. A monotonicidade inerente da função de transferência e uma ampla gama de
freqüências de clock permite que o tempo de conversão e a resolução
ser otimizado para aplicações específicas.
O AD652 usa uma variação do popular balanceamento de carga
técnica para executar a função de conversão. O AD652 usa
um relógio externo para definir a frequência de saída em grande escala,
ao invés de confiar na estabilidade de um capacitor externo. o
O resultado é uma função de transferência mais estável e mais linear, com benefícios significativos de aplicação em mono e multicanal
sistemas.
O desvio de ganho é minimizado usando uma referência de precisão de desvio baixo e
resistores de escala de filme fino de TC com chip baixo. Além disso, o erro de ganho inicial é reduzido para menos de 0,5% pelo uso de
aparar lascas a laser.
As seções analógica e digital do AD652 foram projetadas para permitir a operação de uma fonte de energia de extremidade única,
simplificando seu uso com fontes de alimentação isoladas.
O AD652 está disponível em cinco graus de desempenho. Os 20 líderes
As classes JP e KP embaladas em PLCC são especificadas para operação
na faixa de temperatura comercial de 0 ° C a + 70 ° C. o
As classes AQ e BQ embaladas em cerdip de 16 chumbo são especificadas para
operação acima da temperatura industrial de –40 ° C a + 85 ° C
e o AD652SQ está disponível para operação em todo o
Faixa de temperatura estendida de –55 ° C a + 125 ° C.
DESTAQUES DO PRODUTO
1. O uso de um relógio externo para definir a frequência de escala completa
permite que o AD652 alcance linearidade e estabilidade muito superiores a outros VFCs monolíticos. Usando o mesmo relógio para
dirigir o AD652 e (através de um divisor adequado) também
período de contagem, a precisão da conversão é mantida independente das variações na frequência do relógio.
2. O VFC síncrono do AD652 requer apenas um único
componente (um capacitor integrador não crítico) para operação.
3. O AD652 inclui uma referência precisa de 5 V em buffer
que está disponível para o usuário.
4. A entrada do relógio do AD652 é compatível com TTL e CMOS e também pode ser acionada por fontes referidas como negativas.
fonte de energia. O estágio de saída do coletor aberto flexível fornece capacidade de dissipação de corrente suficiente para TTL e CMOS
lógica, bem como para acopladores ópticos e transformadores de pulso.
Um one-shot programável em capacitor é fornecido para seleção
largura de pulso de saída ideal para redução de potência.
5. O AD652 também pode ser configurado para uso como um síncrono
Conversor F / V para transmissão de sinal analógico isolado.
6. O AD652 está disponível em versões compatíveis com MILSTD-883. Consulte os produtos militares dos dispositivos analógicos
Databook ou folha de dados atual do AD652 / 883B para obter
especificações.
