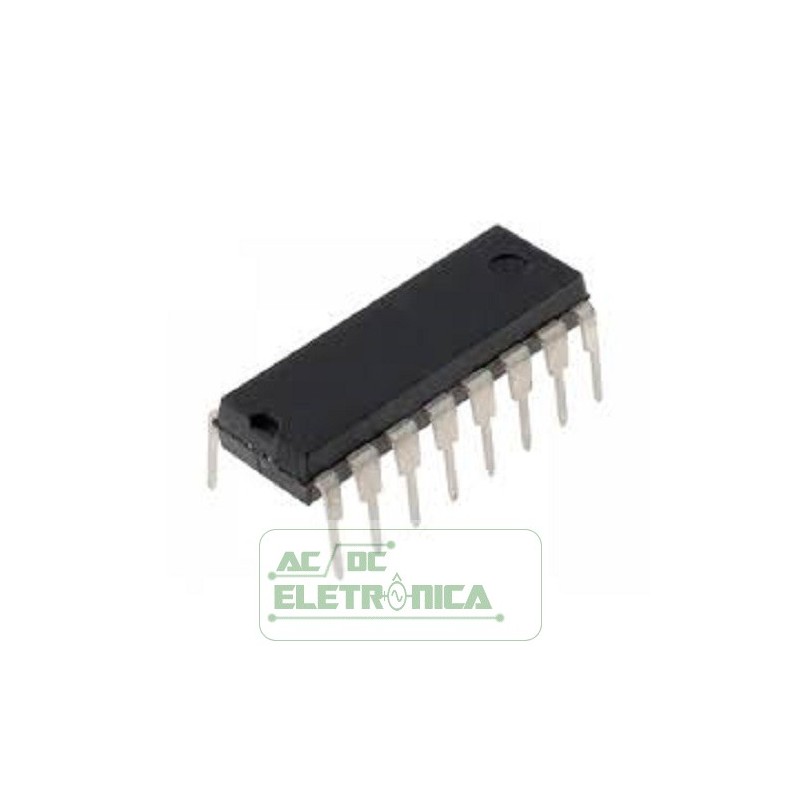

Circuito integrado ADM695AN

Circuito integrado ADM695AN
RECURSOS
Atualização superior para MAX690 – MAX695
Especificado sobre a temperatura
Baixo consumo de energia (5 mW)
Monitor de tensão de precisão
Redefinir asserção até 1 V VCC
Resistência baixa do interruptor 1,5 V Normal,
20 V em Backup
Unidade de alta corrente (100 mA)
Temporizador de vigilância - 100 ms, 1,6 s ou ajustável
600 nA Corrente de espera
Comutação automática de energia para backup de bateria
Bloqueio extremamente rápido de sinais de ativação de chip (5 ns)
Monitor de tensão para falha de energia
FORMULÁRIOS
Sistemas de microprocessador
Computadores
Controladores
Instrumentos inteligentes
Sistemas Automotivos
DESCRIÇÃO GERAL
A família de circuitos supervisores ADM690 – ADM695 oferece
soluções completas de chip único para monitoramento e fornecimento de energia
funções de controle da bateria em sistemas de microprocessador. Estes
funções incluem reset de µP, troca de bateria de backup, watchdog
temporizador, proteção contra gravação CMOS RAM e aviso de falha de energia. A família completa fornece uma variedade de configurações para
satisfazer a maioria dos requisitos de sistema do microprocessador.
O ADM690, ADM692 e ADM694 estão disponíveis em 8 pinos
Pacotes DIP e forneça:
1. Reinicialize a saída durante a inicialização, desligamento e
condições de escurecimento. A saída RESET permanece operacional com o VCC tão baixo quanto 1 V.
2. Comutação de backup de bateria para CMOS RAM, CMOS
microprocessador ou outra lógica de baixa potência.
3. Um pulso de redefinição se o cronômetro de vigilância opcional não tiver sido
alternado dentro de um tempo especificado.
4. Um detector de limiar de 1,3 V para aviso de falha de energia, bateria fraca
detecção ou para monitorar uma fonte de alimentação diferente de +5 V.
O ADM691, ADM693 e ADM695 estão disponíveis em 16 pinos
DIP e pacotes de estrutura de tópicos pequenos e fornece três
funções.
1. Grave proteção da CMOS RAM ou EEPROM.
2. Redefinição ajustável e períodos de tempo limite do cão de guarda.
3. Tempo limite separado do watchdog, alternância da bateria de backup e
saídas de status VCC baixo.
A família ADM690 – ADM695 é fabricada usando um avançado
processo CMOS epitaxial combinando baixo consumo de energia
(5 mW), porta de ativação por chip extremamente rápida (5 ns) e alta confiabilidade. A afirmação RESET é garantida com VCC tão baixo quanto 1 V.
Além disso, o circuito de comutação de energia é projetado para uma queda mínima de tensão, permitindo um aumento da corrente de saída
unidade de até 100 mA sem a necessidade de uma passagem externa
transistor
