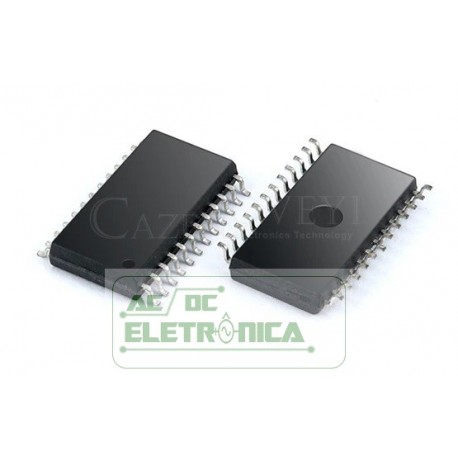

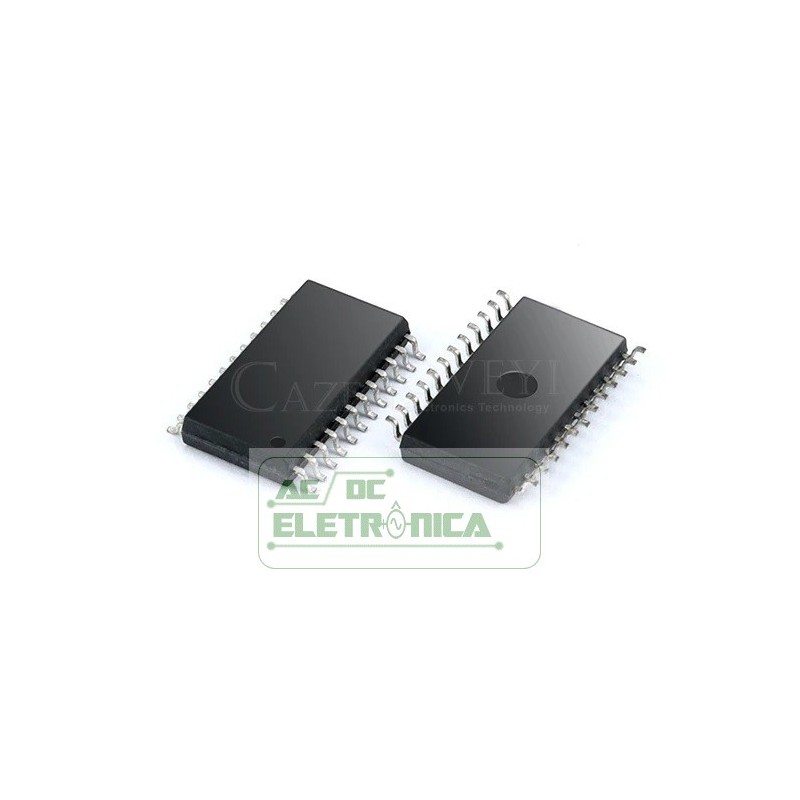

Circuito integrado ADM207EARZ - SMD

Circuito integrado ADM207EARZ - SMD

Circuito integrado ADM207EARZ - SMD
RECURSOS
Está em conformidade com a diretiva EMC 89/336 / EEC
Proteção ESD para IEC 1000-4-2 (801-2)
Descarga de contato: ± 8 kV
Descarga de entreferro: ± 15 kV
Modelo do corpo humano: ± 15 kV
EFT / imunidade de explosão (IEC 1000-4-4)
Baixas emissões de EMI (EN 55022)
Elimina a necessidade de supressores TransZorb®
Taxa de dados de 230 kbps garantida
Fonte de alimentação única de 5 V
Modo de desligamento 1 µW
Atualização de plug-in para MAX2xxE
Pacote TSSOP com economia de espaço disponível
FORMULÁRIOS
Laptops
Notebooks
Impressoras
Periféricos
Modems
DESCRIÇÃO GERAL
O ADM2xxE é uma família de interface RS-232 e V.28 robusta
dispositivos que operam com uma única fonte de alimentação de 5 V. Esses produtos são adequados para operação em ambientes elétricos adversos
e estão em conformidade com a diretiva da UE sobre eletromagnética
compatibilidade (EMC) (89/336 / EEC). O nível de emissões e
imunidade estão em conformidade. Imunidade EM inclui ESD
proteção superior a ± 15 kV em todas as linhas de I / O (IEC 1000-4-2),
proteção contra estouro de transiente rápido (IEC 100044) e irradiado
imunidade (IEC 1000-4-3). As emissões de EM incluem irradiada e
emissões conduzidas conforme exigido pela Tecnologia da Informação
Equipamento EN 55022, CISPR 22.
Todos os dispositivos estão totalmente em conformidade com EIA-232-E e CCITT V.28
especificações e operar em taxas de dados de até 230 kbps. Pinos de desligamento e habilitação de controle são fornecidos em alguns dos
produtos (ver Tabela 1).
A função de desligamento no ADM211E desativa a carga
bomba e todos os transmissores e receptores. No ADM213E o
