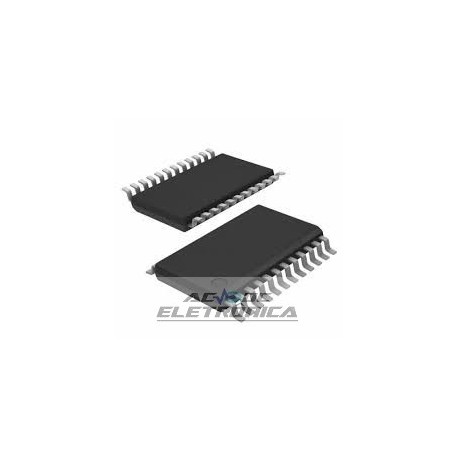

Circuito integrado ADS1232 SMD

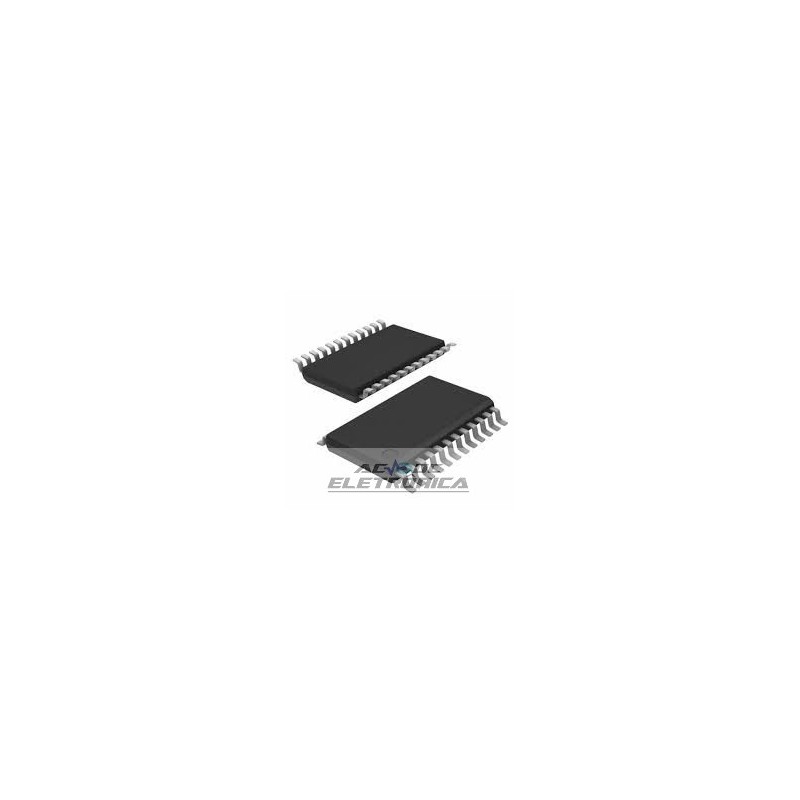

Circuito integrado ADS1232 SMD

Conversor analogico digital.
24-Bit Analog-to-Digital Converter For Bridge Sensors
Front-End completo para sensores de ponte O ADS1232 e o ADS1234 são de precisão de 24 bits
• Até 23,5 Bits Efetivos Conversores analógico-digitais (ADCs). Com um onboard,
amplificador de ganho programável de baixo ruído (PGA)
• PGA a bordo com baixo ruído
precisão delta-sigma ADC e oscilador interno, o
• RMS Ruído:
O ADS1232 / 4 fornece uma solução de front-end completa
17nV a 10SPS (PGA = 128) aplicações de sensores de ponte incluindo balanças,
44nV a 80SPS (PGA = 128) strain gauges e sensores de pressão.
• Resolução de Ruído de 19,2 Bits no Ganho = 64
O multiplexador de entrada aceita dois (ADS1232)
• Mais de 100dB Entradas Diferenciais de 50Hz e 60Hz ou quatro (ADS1234) Simultâneas. O ADS1232
A rejeição também inclui um sensor de temperatura a bordo para
monitorizar a temperatura ambiente. A bordo, baixo ruído
• Relógio flexível:
PGA tem um ganho selecionável de 1, 2, 64 ou 128
Low-Drift Onboard Oscillator (± 3%)
suportando uma entrada diferencial em escala de ± 2.5V,
Cristal Externo Opcional
± 1,25V, ± 39mV ou ± 19,5mV. O delta-sigma ADC
• Ganhos selecionáveis ??de 1, 2, 64 e 128 têm resolução efetiva de 23,5 bits e são compostos de
• Medições Ratiométricas Fáceis - modulador de 3ª ordem e filtro digital de 4ª ordem. Dois
Referência de tensão externa até 5V taxas de dados são suportados: 10SPS (com 50Hz e
Rejeição 60Hz) e 80SPS. O ADS1232 / 4 pode ser
• Taxas de Dados Selecionáveis ??10SPS ou 80SPS
clocked externamente usando um oscilador ou um cristal.
• Entrada Diferencial de Dois Canais com Built-In Há também um oscilador interno disponível que
O sensor de temperatura (ADS1232) não requer componentes externos. Calibração offset é
executado sob demanda eo ADS1232 / 4 pode ser
• Entrada Diferencial de Quatro Canais (ADS1234)
colocar em modo de espera de baixa potência ou desligar
• Interface Digital Serial Simples
completamente no modo de desligamento. Todos os recursos de
• Faixa de Alimentação: 2.7V a 5.3V o ADS1232 / 4 é operado através de simples
• –40 ° C a + 105 ° C Faixa de temperatura controle acionado por pinos. Não há registros digitais para
programa para simplificar o desenvolvimento de software.
Os dados são enviados através de uma série serial facilmente
interface que se conecta diretamente ao MSP430 e
• Pesar Balanças
outros microcontroladores.
• Medidores de tensão
O ADS1232 está disponível em um pacote TSSOP-24
• Sensores de Pressão
e o ADS1234 está em um TSSOP-28. Ambos são totalmente
• Controle de Processos Industriais
