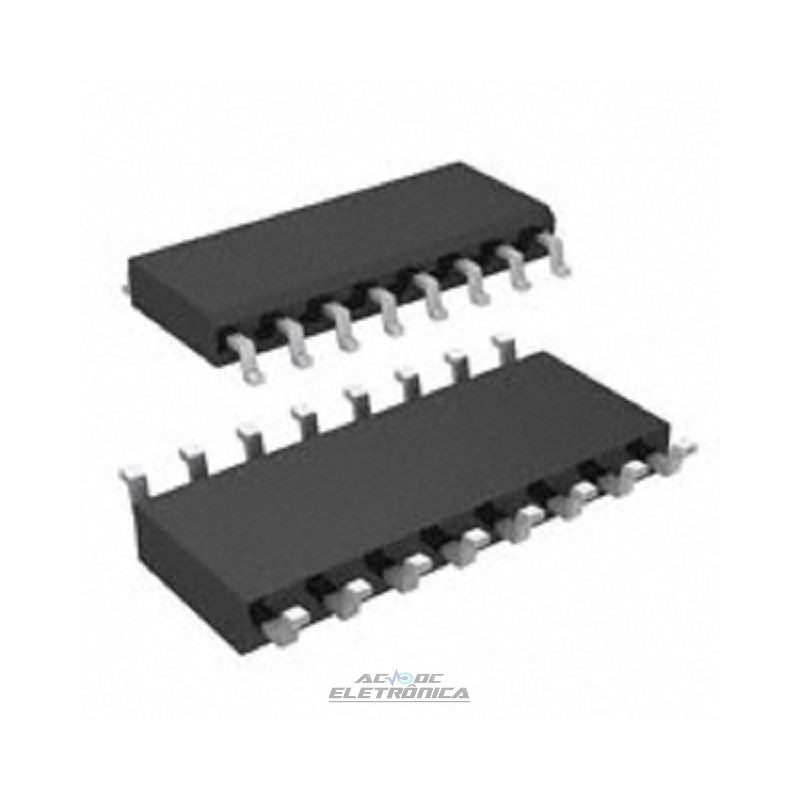

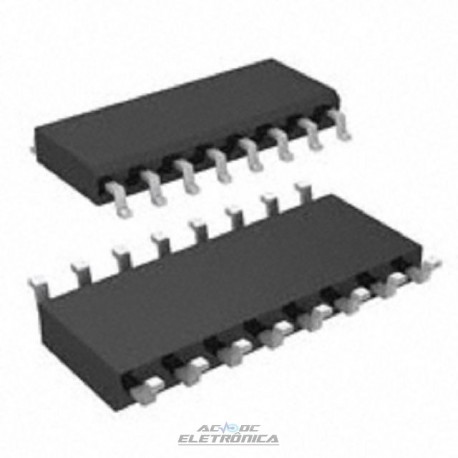

Circuito integrado AM26LS31C SMD (AM26LV31C)

Circuito integrado AM26LS31C SMD (AM26LV31C)
Circuito integrado AM26LV31C SMD
Descrição
O AM26LV31C e o AM26LV31I são BiCMOS
drivers de linha diferencial quádrupla com saídas em 3 estados.
Eles são projetados para serem semelhantes ao TIA / EIA-422-B e
Drivers ITU Recomendação V.11 com redução
faixa de tensão de alimentação.
Os dispositivos são otimizados para barramento balanceado
transmissão a taxas de comutação de até 32 MHz. o
saídas têm capacidade de corrente muito alta para dirigir
linhas balanceadas, como linhas de transmissão de par trançado
e fornecer uma alta impedância no desligamento
condição. A função de habilitação é comum a todos os quatro
drivers e oferece a opção de entradas ativas altas ou ativas. O AM26LV31C e AM26LV31I
são projetados usando o proprietário da Texas Instruments
Tecnologia LinIMPACT-C60 ™, facilitando a entrada de
consumo de energia sem sacrificar a velocidade. Estes
dispositivos oferecem desempenho ideal quando usados ??com
receptores de linha quádrupla AM26LV32.
O AM26LV31C é caracterizado para operação a partir de
0 ° C a 70 ° C. O AM26LV31I é caracterizado por
operação de –45 ° C a 85 ° .C
1 Recursos
1 • Taxas de comutação de até 32 MHz
• Opere com um único suprimento de 3,3 V
• Tempo de atraso de propagação: 8 ns típico
• Tempo de inclinação do pulso: 500 ps típico
• Corrente de acionamento de saída alta: ± 30 mA
• Tempos controlados de ascensão e queda: 3 ns típico
• Tensão diferencial de saída com 100 O
Carga: 1,5 V Típico
• Dissipação de potência ultra baixa
- CC, 0,3 mW no máximo
- 32 MHz em todos os canais (sem carga), 385 mW
Típica
• Aceite entradas lógicas de 5 V com alimentação de 3,3 V
• Substituição compatível com pinos de baixa tensão
para AM26C31, AM26LS31, MB571,26LV31C
• Impedância de saída alta na condição de desligamento
• Circuito de proteção curta da saída do driver
