Soft starter WEG SSW05 - SSW050030T2246PPZ

Soft starter WEG SSW05 - SSW050030T2246PPZ

Principais Características:

Referência : SSW050030T2246TPZ
Código do produto : 10413823
Linha de produto : SSW05
Correntes: 30A
Tensão: 220 a 460 V
Controle com DSP
IHM remota (opcional)
Proteções do motor incorporadas
Comunicação serial RS-232 incorporada
Benefícios:

Bypass incorporado
Controle com processador digital (DSP)
Elevado rendimento
Compacta
Aumenta a vida útil do motor e equipamentos mecânicos da máquina acionada, eliminando choques mecânicos
Facilidade de operação, ajuste e manutenção
Instalação elétrica simples
Operação em ambientes de até 55 °C
Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida

Dados básicos
Potência
- Corrente nominal : 30 A
- Tensão de Alimentação : 220-460V
- Tipo da rede de alimentação : TT / TN / IT
- Frequência : 50/60Hz
- Número de fases controladas : 2 fases
- Bypass integrado : Sim
Potência motor - conexão padrão (cv/kW)
- 220/230V : 10 / 7.5
- 380/400V : 15 / 11
- 440/460V : 20 / 15
- 575V : Não
- 690V : Não
Potência motor - conexão dentro do delta
(cv/kW)
- 220/230V : Não
- 380/400V : Não
- 440/460V : Não
- 575V : Não
Eletrônica e ventilador
Tensão de alimentação (controle) : 90-250V
Tensão de alimentação (ventilador) : 90-250V
Tipo de ligação ao motor
- Padrão (3 cabos) : Sim
- Dentro do delta (6 cabos) : Não
Regime de partida
- Padrão [1] : AC-53b 3-10:890
- Com kit de ventilação [2] : Não
Entradas digitais
- Quantidade (padrão) : 2
- Tipo : CA
- Tensão : 110 a 240 Vca
- Nível alto mínimo : 93 Vca
- Nível baixo máximo : 10 Vca
- Tensão máxima : 264 Vca
- Corrente de entrada : 1,1 mA @ 220 Vca
- Função : Programável via opcional
- Leitura via comunicação : Não
Entrada para termistor do motor
- Quantidade (padrão) : Não
- Atuação : Não
- Desatuação : Não
- Resistência mínima : Não
Saídas analógicas
- Quantidade (padrão) : Não
- Níveis : Não
- Resolução : Não
- Função : Não
- Escrita via comunicação : Não
Saídas digitais
- Quantidade : 2
- Tipo : Relé NA
- Tensão máxima : 250 Vca
- Corrente máxima : 1 A
- Função : Programável via opcional
- Escrita via comunicação : Não
Funções e Recursos
Tipo de controle partida e parada
- Rampa de tensão : Sim
- Rampa de tensão e limite de corrente : Não
- Limite de corrente : Não
- Rampa de limitação de corrente : Não
- Controle de bombas : Não
- Controle de torque : Não
- Partida direta (D.O.L.) : Não
Funções / Recursos
Funções especiais
- Pulso de torque na partida (kick start) : Não
- Jog : Sim
- Frenagem CC (com contator) : Não
- Frenagem ótima (sem contator) : Não
- Frenagem por troca de sentido de giro : Não
- Troca do sentido de giro : Não
- Acionamento multimotores : Não
- Partida de emergência (Fire Mode) : Não
Diagnósticos
- Últimas falhas : Não
- Diagnósticos de partida e regime : Não
- Histórico de falhas : Não
- Histórico de alarmes : Não
- Histórico de eventos : Não
Outros
- Acionamento do ventilador programável : Não
- Copia dos parâmetros via HMI : Sim
- Usuário 1 e usuário 2 : Não
- Start-up orientado : Não
- Atuação das proteções em erros ou alarmes : Não
- Auto reset de falhas : Sim
- Relógio de tempo real (RTC) : Não
- SoftPLC (programação em ladder) : Não
Slots (para acessórios opcionais)
- Quantidade : Não
- Expansão de entradas e saídas digitais : Não
- Entrada PTC para o motor : Não
- Entradas Pt-100 para o motor : Não
- Sensor de corrente (para bypass externo) : Não
Comunicações (ver Comunicação)
Proteções
Tensão
- Falta de fase na alimentação : Sim
- Sobretensão e subtensão : Não
- Desbalanceamento de tensão : Não
- Subtensão na eletrônica (controle) : Sim
Corrente
- Sobrecorrente e subcorrente : Não
- Desbalanceamento de corrente : Não
Torque
- Sobretorque e subtorque : Não
Potência
- Sobrepotência e subpotência : Não
Temperatura
- Sobretemperatura nos tiristores : Não
- Sobretemperatura no motor termistor PTC : Não
- Sobretemperatura no motor termopar PT100 : Não
Sobrecarga
- Sobrecarga no motor (classe térmica) : Não
- Sobrecarga nos tiristores (software) : Não
- Sequência de fase invertida : Sim
- Defeito externo : Programável via opcional
- Motor não conectado : Sim
- Conexão errada ao motor : Não
- Frequência fora da faixa : Sim
Falta à terra
- Falta à terra : Não
Bypass
- Bypass não abriu : Não
- Bypass não fechou : Sim
- Sobrecorrente antes de fechar o bypass : Não
- Subcorrente antes de fechar o bypass : Não
Tempo
- Tempo antes da partida : Não
- Tempo após da partida : Não
- Intervalo entre partidas : Não
- Rotor bloqueado na partida : Não
Comunicações
Erro de programação : Sim
- Falhas de comunicação : Sim
Potência
- Curto-circuito na potência com motor desligado : Não
- Falha nos tiristores : Não
- Falha de autodiagnose do hardware : Não
Parametrização
- Parametrização via trimpots e dip switches : Sim
- Parametrização via HMI : Disponível com opcional
- Parametrização via software : Superdrive G1
HMI local
- Tipo : Não
HMI remota
- Tipo : Não
- Moldura para a HMI : Não
- Grau de proteção da HMI : IP54
- Comprimento máximo do cabo : 3 m
Dados da HMI local ou remota
- Display : LED numérica
- Teclas : 6 teclas
- Senha : Sim
- Idiomas : Não
- Help (ajuda) : Não
- Função cópia : Sim
- Gráfico dos status (leituras) : Não
- USB na HMI : Não
Comunicação
- Modbus-RTU RS-232 : Sim
- Modbus-RTU RS-485 : Não
- Modbus-RTU USB : Não
- WEG Bus : Sim
- Modbus-TCP : Não
- Profibus-DP : Não
- Profibus-DPV1 : Não
- Profinet : Não
- DeviceNet : Não
- EtherNet/IP : Não
- EtherNet/IP 2P : Não
- Profinet IO 2P : Não
- CANopen : Não
Condições ambiente
- Grau de proteção : IP00
- Grau de poluição (UL 508) : 2
Temperatura
- Mínima : 0 °C
- Nominal : 55 °C
- Fator de redução de corrente acima da nominal [3] : 2 % para cada grau
Umidade relativa do ar (sem condensação)
- Mínima : 5 %
- Máxima : 90 %
Altitude
- Em condições nominais : 1000 m
- Máxima permitida com fator de redução [4] : 4000 m
- Fator de redução de corrente acima de 1000 m [5] : 1 % para cada 100 m
- Fator de redução de tensão acima de 2000 m [6] : 1,1 % para cada 100 m
Dimensões
- Tamanho : 1
- Altura : 130 mm
- Largura : 59 mm
- Profundidade : 145 mm
- Peso : 0,74 kg
Diretivas de Sustentabilidade
- RoHS : Sim
- Conformal coating : 3C2
Normas Atendidas
- Segurança : UL 508
- Baixa Tensão : EN 60947-4-2
- Categoria de sobretensão : III (UL508 / EN61010)
- EMC : Diretiva 89/336/EEC
Certificações
- Certificações do produto : UL, CE, CS, IRAM e C-TICK
- 3 x Corrente nominal da SSW05 durante 10 s;
- 4 partidas por hora;
- 100% do tempo com corrente nominal;
- Com bypass integrado;
- de 0 a 55 °C sem derating de corrente.
3) Para temperatura acima da nominal;
4) Com fator de redução;
5) Para altitude acima de 1000 m;
6) Para altitude acima de 2000 m;

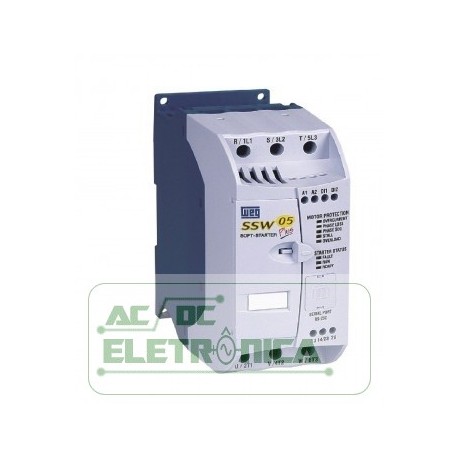

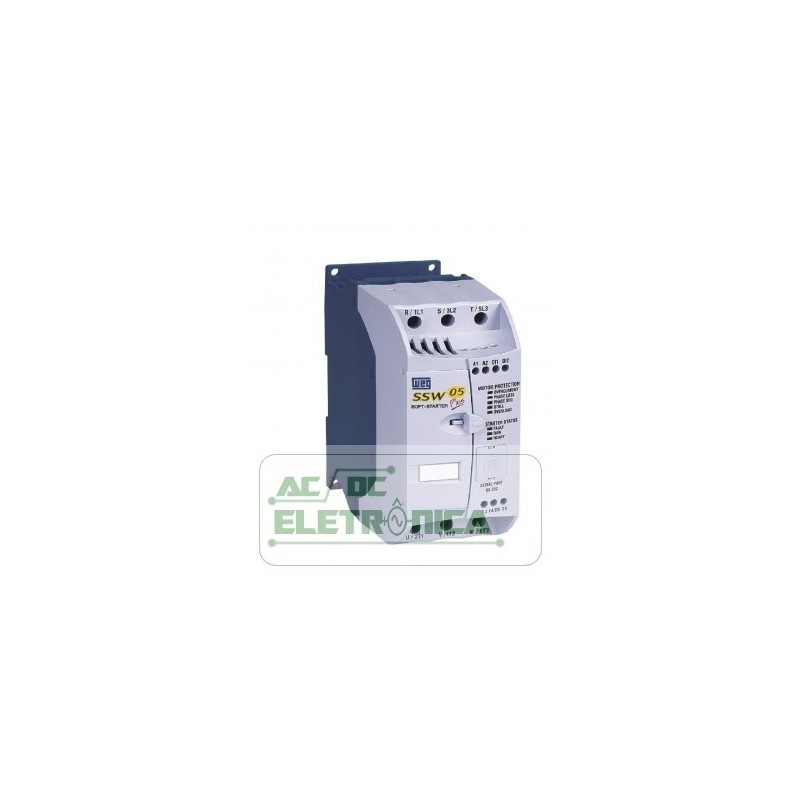

7) Imagem meramente ilustrativa;
8) Para obter mais informações consulte o manual do usuário da SSW05
