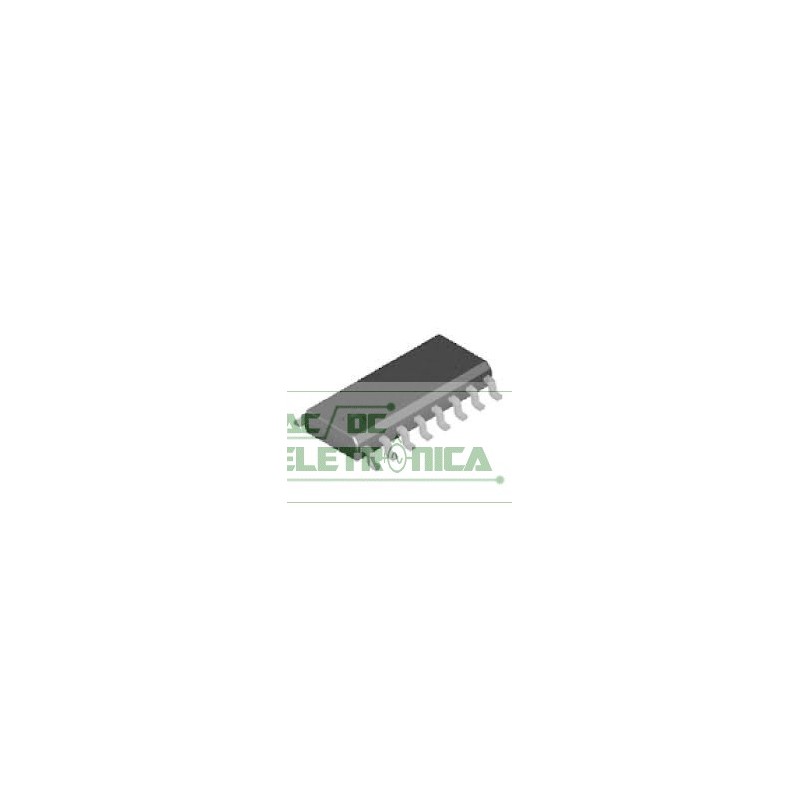

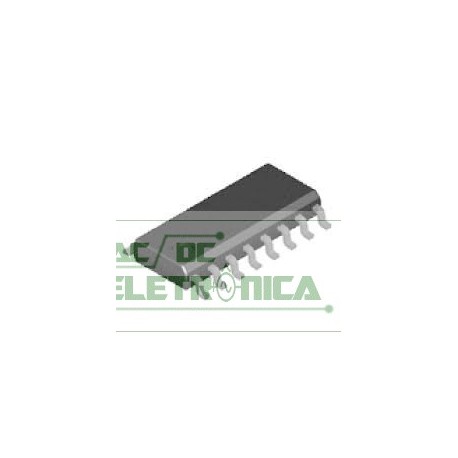

Circuito integrado SN751178N SMD

Circuito integrado SN751178N SMD

Atender ou exceder os requisitos de ANSI
Padrões TIA / EIA-422-B e TIA / EIA-485-A
e Recomendações ITU V.10 e V.11
Projetado para transmissão de ônibus multiponto
em longas linhas de ônibus em ambientes de ruído
Corrente positiva e negativa do driver
Limitando
Proteção de desligamento térmico
Saídas de 3 estados do driver
Tensão de entrada de modo comum do receptor
Faixa de –12 V a 12 V
Sensibilidade de entrada do receptor ... ± 200 mV
Histerese do receptor. . . 50 mV Typ
Impedância de entrada do receptor. . . 12 kO Min
Saídas de 3 estados do receptor (apenas SN751177)
Operar com fonte única de 5 V
Descrição
O diferencial duplo SN751177 e SN751178
drivers e receptores são monolíticos integrados
circuitos que são projetados para multiponto balanceado
transmissão de ônibus a taxas de até 10 Mbit / s. Eles são
projetado para melhorar o desempenho de
comunicações de dados full-duplex em longo barramento
linhas e atender aos padrões ANSI TIA / EIA-422-B
e Recomendações TIA / EIA-485-A e ITU
V.10 e V.11.
As saídas do driver SN751177 e SN751178 fornecem limitação para correntes positivas e negativas e
proteção de desligamento térmico de condições de falha de linha na linha de barramento de transmissão.
O receptor possui alta impedância de entrada de pelo menos 12 kO, uma sensibilidade de entrada de ± 200 mV ao longo de um
faixa de tensão de entrada em modo comum de –12 V a 12 V e histerese de entrada típica de 50 mV. Design à prova de falhas
garante que se as entradas do receptor estiverem abertas, as saídas do receptor sempre serão altas.
O SN751177 e SN751178 são caracterizados para operação de –20 ° C a 85 ° C
