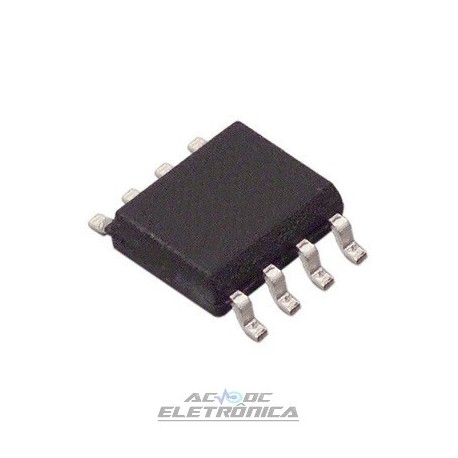

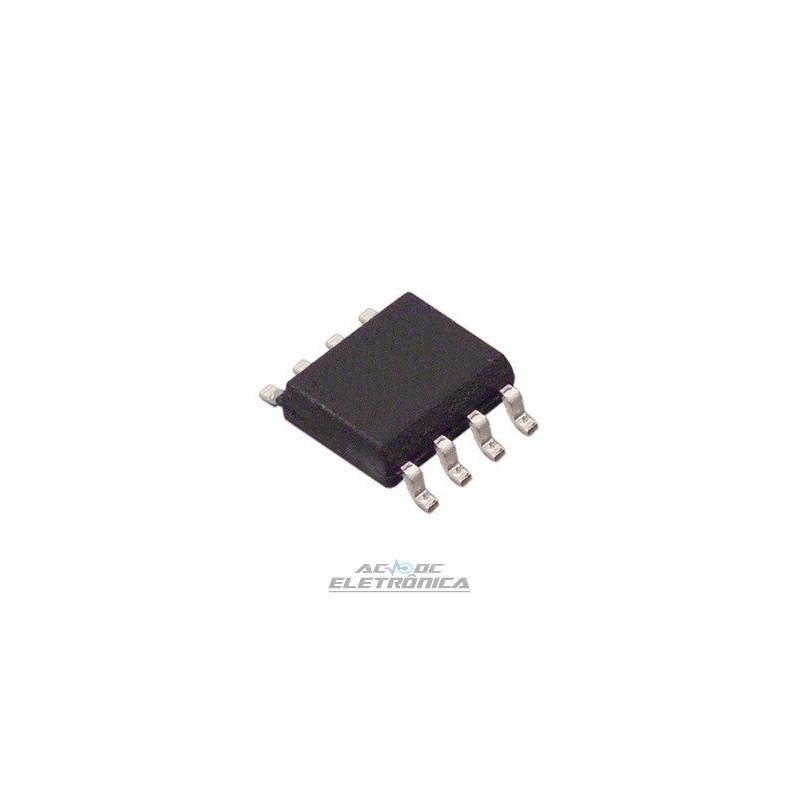

Circuito integrado L5973D SMD

Circuito integrado L5973D SMD

2.5A SWITCH STEP DOWN SWITCHING REGULATOR
INTERRUPTOR INTERNO 2.5A
¦ TENSÃO DE ENTRADA DE FUNCIONAMENTO DE 4.4V A 36V
¦ 3.3V / (± 2%) VOLTAGEM DE REFERÊNCIA
¦ TENSÃO DE SAÍDA AJUSTÁVEL
1,235V a 35V
¦ OPERAÇÃO DE SAÍDA BAIXA: 100% DEVER
CICLO
¦ FREQUÊNCIA INTERNALMENTE FIXA em 250KHz
¦ FEEDFORWARD DE VOLTAGEM
¦ OPERAÇÃO ATUAL DE CARGA ZERO
¦ LIMITAÇÃO DE CORRENTE INTERNA
¦ INIBIR PARA CORRENTE ZERO
CONSUMO
¦ SINCRONIZAÇÃO
¦ PROTEÇÃO CONTRA O FEEDBACK
DESCONEXÃO
¦ PARADA TÉRMICA
APLICAÇÕES:
¦ CONSUMIDOR: STB, DVD, TV, videocassete, carro
RÁDIO, MONITORES LCD
¦ REDE: XDSL, MODEMS, DC-DC
MÓDULOS
¦ COMPUTADOR: IMPRESSORAS, ÁUDIO / GRÁFICO
CARTÕES, ARMAZENAMENTO ÓPTICO, DISCO RÍGIDO
DIRIGIR
¦ INDUSTRIAL: CARREGADORES, CARRO BATERIA
CONVERSORES DE CC-CC
DESCRIÇÃO
O L5973D é um comutador de energia monolítico
regulador com um limite mínimo de corrente de
2.5A por isso é capaz de fornecer mais de 2A DC atual
para a carga, dependendo das condições de aplicação.
A tensão de saída pode ser ajustada de 1,235V a 35V.
O alto nível de corrente também é alcançado graças a um
SO8 pacote com moldura exposta, que permite reduzir
o Rth (j-amb) até aproximadamente 40 ° C / W
O dispositivo usa um transistor D-MOS interno de canal P
(com um típico Rdson de 250mO) como comutação
elemento para minimizar o tamanho dos componentes externos.
Um oscilador interno fixa a frequência de comutação em
250 kHz.
Tendo uma tensão de entrada mínima de apenas 4.4V, é
particularmente adequado para barramento de 5V, disponível em todos os computadores
aplicações relacionadas.
Pulso por limite de corrente de pulso com a frequência interna
modulação oferece uma corrente constante eficaz
proteção contra curto-circuito.
