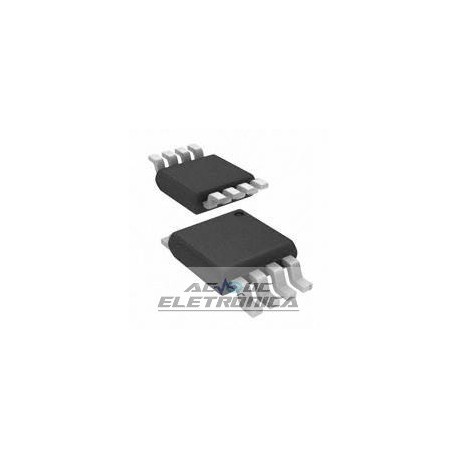

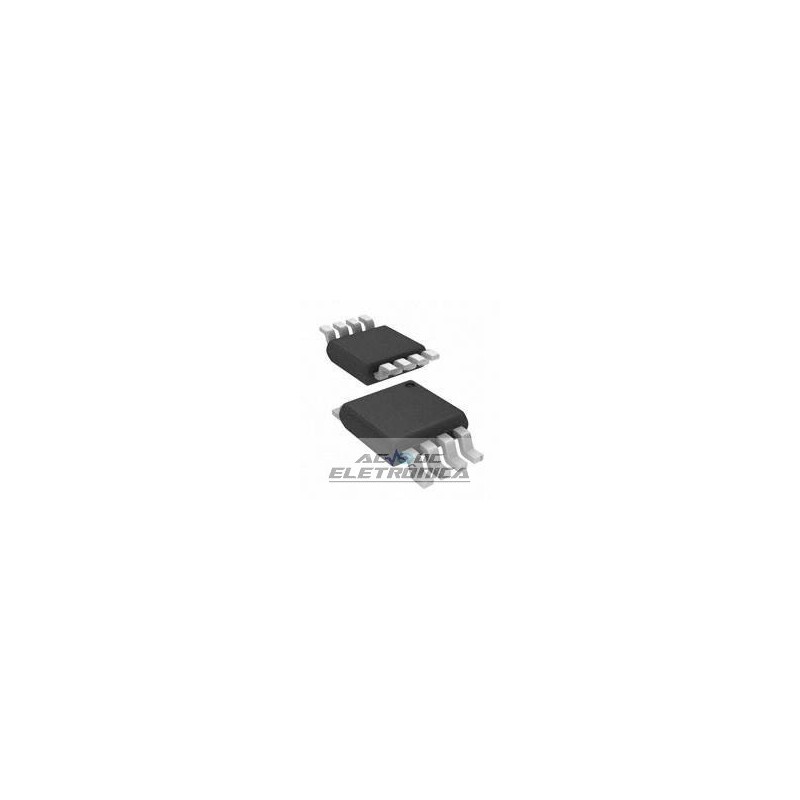

Circuito integrado LMV393 SMD -8-TSSOP, 8-MSOP (3.00 mm)

Circuito integrado LMV393 SMD -8-TSSOP, 8-MSOP (3.00 mm)

Dual GENERAL-PURPOSE LOW-VOLTAGE COMPARATORS
Desempenho de 2,7 V e 5 V

Corrente de baixa oferta:
LMV331. . . 60 µA Tipo
LMV393. . . 100 µA Tipo
LMV339. . . 170 µA Tipo

Faixa de voltagem de modo comum de entrada
Inclui terra

Baixa tensão de saturação da saída
. . . 200 mV Typ

Opções de pacote incluem plástico
Contorno Pequeno (D), Transistor de Pequeno Contorno
(SOT-23 DBV, SC-70 DCK) e Thin Shrink
Pacotes de esboço pequeno (PW)
descrição
Os dispositivos LMV393 e LMV339 são
versões de baixa tensão (2,7 V a 5,5 V) do
e comparadores quad, LM393 e LM339, que
operar a partir de 5 V a 30 V. O LMV331 é o
versão de comparador único.
O LMV331, LMV339 e LMV393 são os mais
soluções econômicas para aplicações onde
operação de baixa tensão, baixa potência, economia de espaço,
e preço são as principais especificações no circuito
design para produtos de consumo portáteis. Estes
dispositivos oferecem especificações que atendem ou excedem
os familiares dispositivos LM339 e LM393 em um
fração da corrente de alimentação.
O LMV331 está disponível no pacote DCK ultrapequeno, que é aproximadamente metade do tamanho do pacote de cinco pinos.
Pacote DBV. O pacote DCK economiza espaço nas placas de circuito impresso e permite o design de
dispositivos eletrônicos portáteis. Também permite que o designer coloque o dispositivo mais perto da fonte de sinal para reduzir
captação de ruído e aumentar a integridade do sinal.
Os dispositivos LMV331I, LMV339I e LMV393I são caracterizados para operação de –40 ° C a 8
