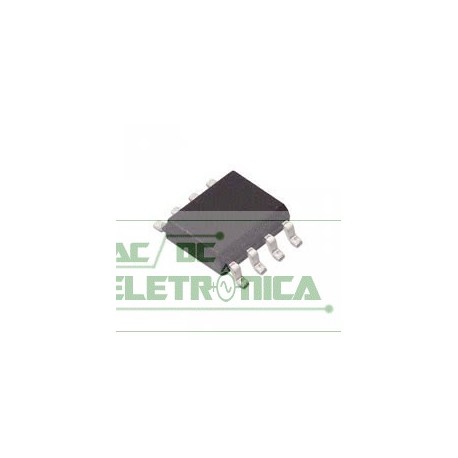

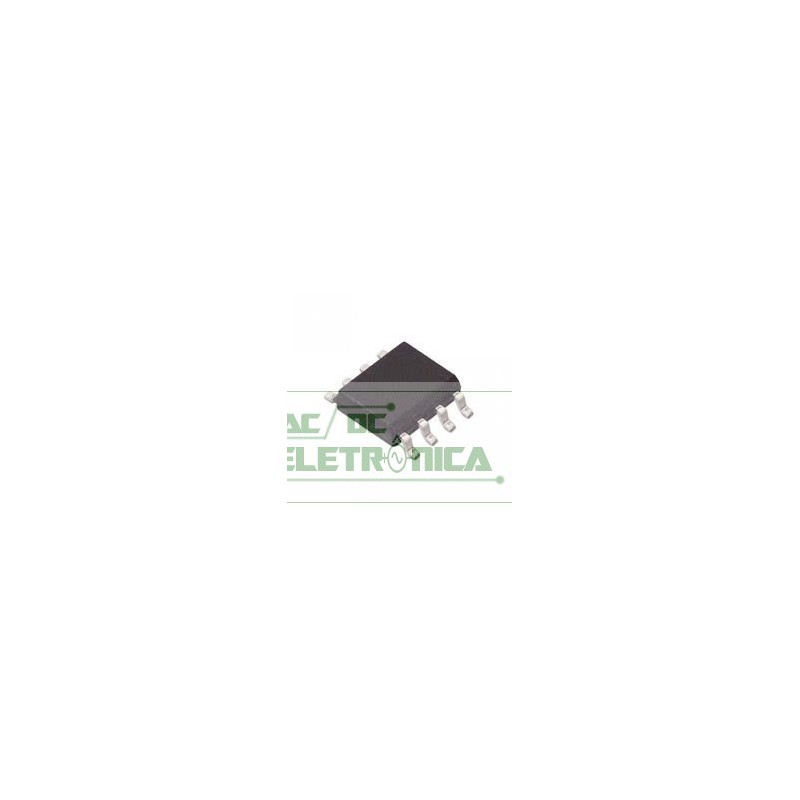

Circuito integrado L5970D SMD

Circuito integrado L5970D SMD
Descrição
O L5970D é um regulador de comutação capaz de fornecer até 1A em
tensões de saída de 1.2V a 35V.
O dispositivo usa um D-MOS P-Channel interno
transistor (com um Rdson típico de 250mO) como
elemento de comutação para minimizar o tamanho do
componentes externos.
Um oscilador interno fixa a frequência de comutação
a 250KHz.
Tendo uma tensão de entrada mínima de apenas 4.4V, é
particularmente adequado para barramento de 5V, disponível em todos os
aplicativos relacionados a computadores.
Limite de corrente de pulso por pulso com o
modulação de freqüência oferece uma constante efetiva
proteção contra curto-circuito atual.
Características gerais
¦ Corrente de saída de até 1A
¦ Tensão de entrada de operação de 4.4V a 36V
¦ tensão de referência de 3.3V / (± 2%)
¦ Tensão de saída ajustável de 1.2V a 35V
¦ Operação de baixa desistência: ciclo de trabalho de 100%
¦ Freqüência fixa interna de 250KHz
¦ Alimentação de tensão
¦ Operação atual com carga zero
¦ Limitação interna de corrente
¦ Inibir o consumo de corrente zero
¦ Sincronização
¦ Proteção contra desconexão de feedback
¦ desligamento térmico
Formulários
¦ Consumidor: STB, DVD, TV, VCR, auto-rádio,
Monitores LCD
¦ Rede: XDSL, modems, módulos DC-DC
¦ Computador: impressoras, placas de áudio / gráficos,
armazenamento óptico, unidade de disco rígido
¦ Industrial: trocadores, bateria de carro, DC-DC
conversor
