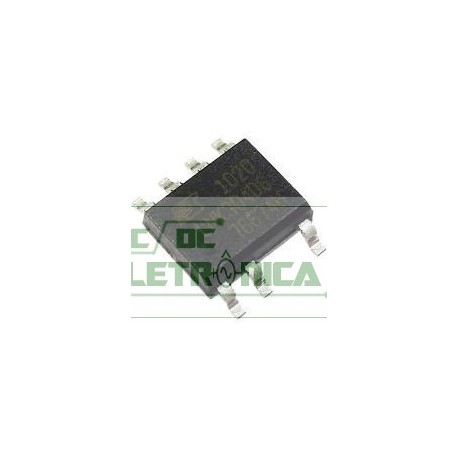

Circuito integrado LNK306DG TL - SMD SOIC 08

Circuito integrado LNK306DG TL - SMD SOIC 08

LinkSwitch-TN Family
Lowest Component Count, Energy-Effi cient
Off-Line Switcher IC

Destaques do produto
Substituição de conta-gotas linear / tampa com boa relação custo-benefício
• Solução de conversor de valor de contagem de componentes de menor custo
• Reinício automático totalmente integrado para curto-circuito e aberto
proteção de falha de loop - economiza custos de componentes externos
• LNK302 usa um controlador simplificado sem reinicialização automática
por um custo de sistema muito baixo
• Operação de 66 kHz com limite de corrente preciso - permite baixo custo
Indutor de 1 mH pronto para uso para corrente de saída de até 120 mA
• Tolerâncias estreitas e variação de temperatura insignificante
• Alta tensão de ruptura de 700 V fornece excelente
sobrecarga de entrada suportar
• O jittering de frequência reduz drasticamente a EMI (~ 10 dB)
- minimiza o custo do fi ltro EMI
• Alta temperatura de desligamento térmico (+135 ° C mínimo)
Desempenho muito superior em relação a Buck discreto e
Soluções Passivas
• Suporta topologias buck, buck-boost e fl yback
• Sobrecarga térmica de nível de sistema, curto-circuito de saída e
proteção de circuito de controle aberto
• Excelente linha e regulação de carga, mesmo com
configuração
• A largura de banda alta fornece ativação rápida sem ultrapassagem
• A operação de limite de corrente rejeita a ondulação da linha
• Faixa de tensão de entrada universal (85 VAC a 265 VAC)
• Limite de corrente embutido e proteção térmica histérica
• Maior eficiência do que soluções passivas
• Maior fator de potência do que soluções alimentadas por capacitor
• Totalmente fabricável em SMD
