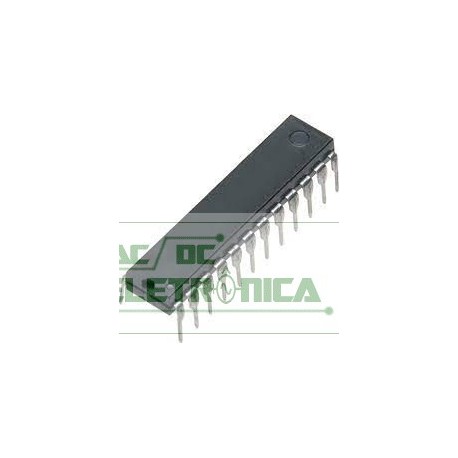

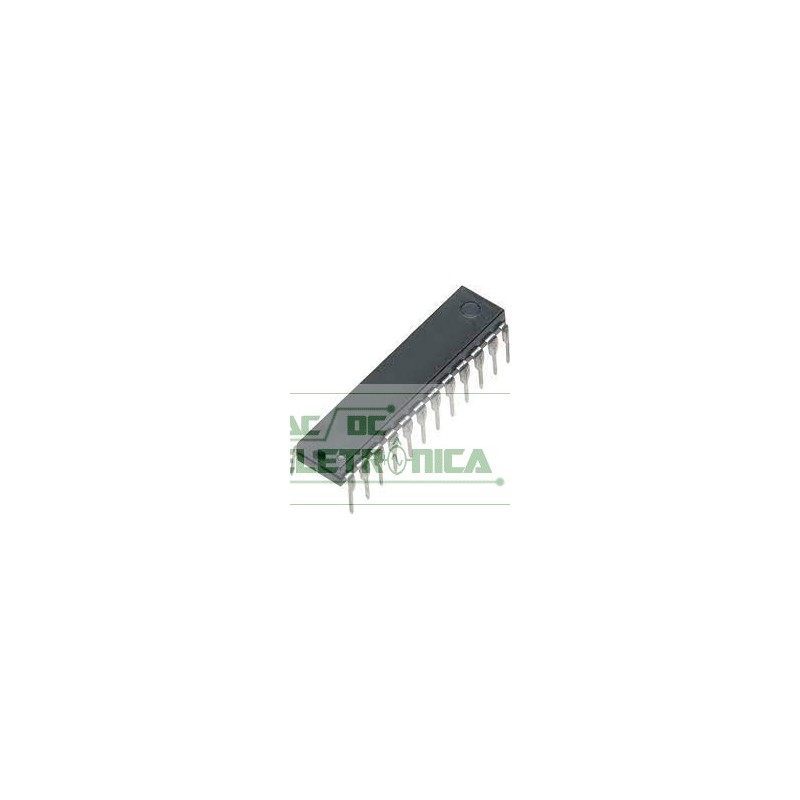

Circuito integrado PLS173N

Circuito integrado PLS173N
Programmable logic array 22 × 42 × 10
DESCRIÇÃO
O PLS173 é um elemento lógico de dois níveis que consiste em 42 portas AND e 10 portas OR com conexões fusíveis para a polaridade e direção de programação I / O. Todas as portas AND são ligadas a 12 entradas (I) e 10 linhas I / O bidirecionais (B). Essas configurações de porta I / O variável de rendimento via 10 portas de controle de direção (D), variando de 22 entradas a 10 saídas. Buffers T / C on-chip acoplam polaridades de entrada Verdadeiras (I, B) ou Complementares (I, B) a todas as portasAND, cujas saídas podem ser opcionalmente vinculadas a todas as portas OR. Sua polaridade de saída, interna, é individualmente programável por meio de um conjunto de portas EX-OR para implementar funções lógicas AND / OR ou AND / NOR. O PLS173 é programável em campo, permitindo ao usuário gerar rapidamente padrões personalizados usando equipamento de programação padrão. Os códigos de pedido para este dispositivo são listado abaixo.
