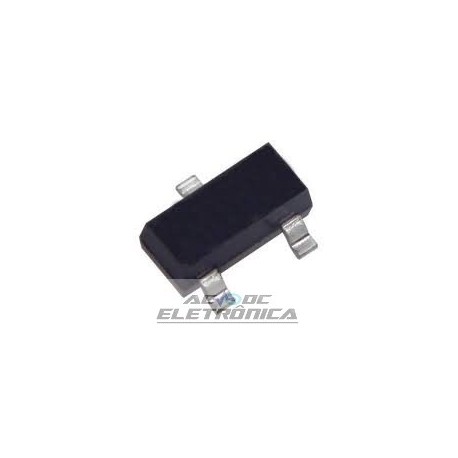

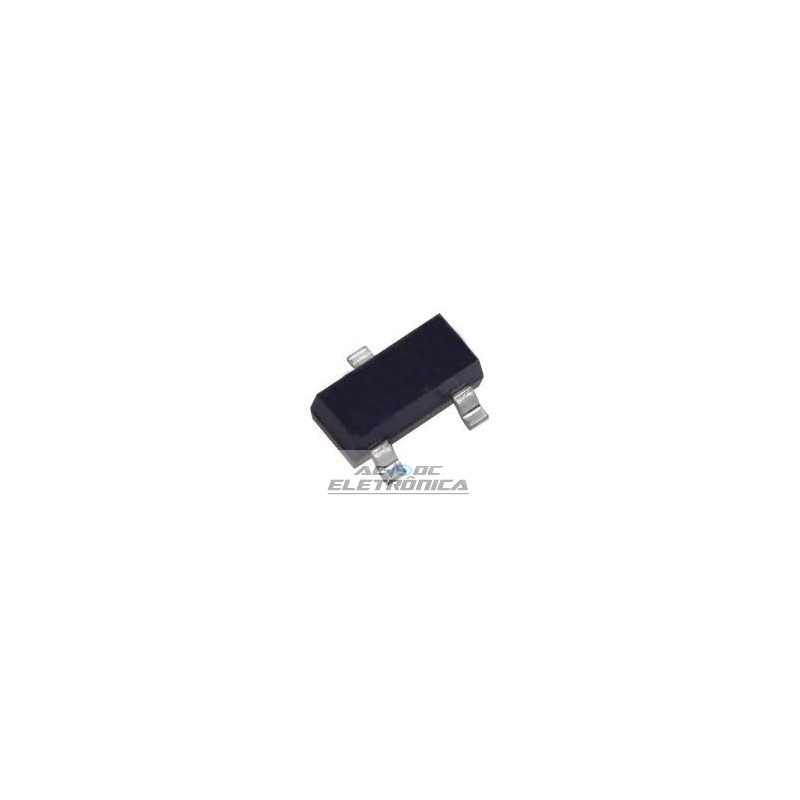

Transistor SRA2202 SOT-23 COD: RA2

Transistor SRA2202 SOT-23

Codigo SMD RA2

PNP chaveador 50v 100ma 0.,625w resistor interno 10k
Absolute Maximum Ratings (Ta=25°C)
Characteristic Symbol Rating Unit
Output voltage VO -50 V
Input voltage VI -30, 10 V
Output current IO -100 mA
Power dissipation PD 625 mW
Junction temperature TJ 150 °C
Storage temperature range Tstg -55 ~ 150 °C
Electrical Characteristics (Ta=25°C)
Characteristic Symbol Test Condition Min. Typ. Max. Unit
Output cut-off current IO(OFF) VO=-50V, VI=0 - - -500 nA
DC current gain GI VO=-5V, IO=-10mA 50 80 - -
Output voltage VO(ON) IO=-10mA, II=-0.5mA - -0.1 -0.3 V
Input voltage (ON) VI(ON) VO=-0.2V, IO=-5mA - -1.8 -2.4 V
Input voltage (OFF) VI(OFF) VO=-5V, IO=-0.1mA -1.0 -1.2 - V
Transition frequency fT
* VO=-10V, IO=-5mA, f=1MHz - 200 - MHz
Input current II VI=-5V, IO=0 - - -0.88 mA
Input resistor (Input to base) R1 - 7 10 13 KO
Input resistor (Base to common) R2 - 7 10 13 KO
Descrições
• aplicação de comutação
• Circuito de interface e aplicação de circuito de driver
Características
• Com resistores de polarização incorporados
• Simplifique o design do circuito
• Reduzir uma quantidade de peças e
processo de manufatura
• Alta densidade de empacotamento
