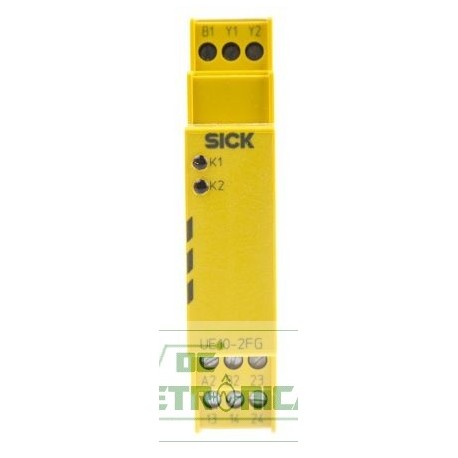

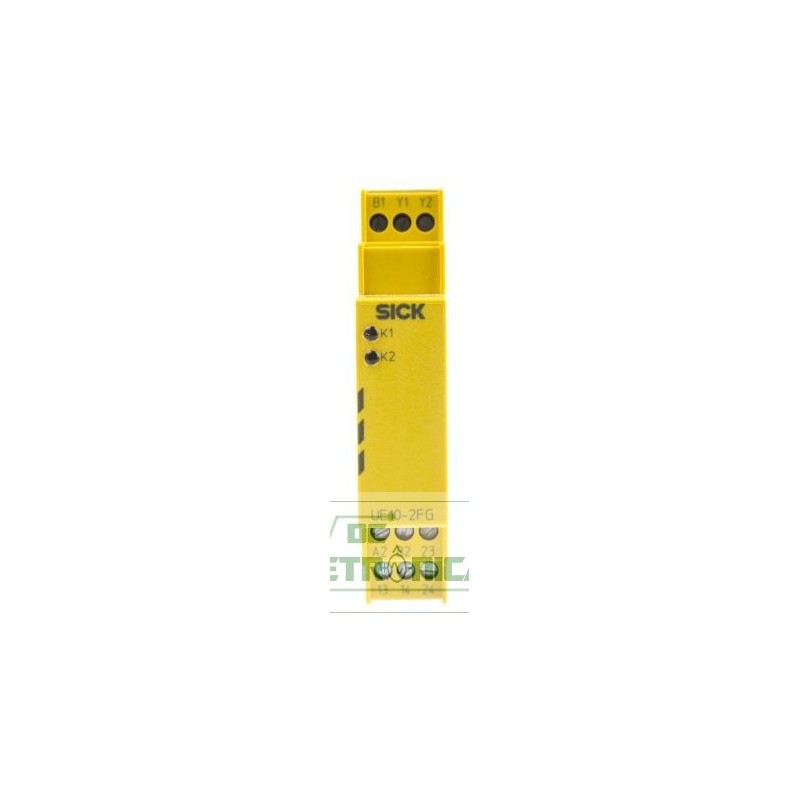

Relés de segurança 24Vcc UE10-2FGD0

Referência UE10-2FGD0

Condição: Produto novo

MARCA : SICK

Mais detalhes

1 Item Itens

Disponível.

Aviso: Últimas unidades!

Cálculo do Frete

Aguardando CEP

Mais informações

Relés de segurança 24Vcc UE10-2FGD0

Módulo de expansão de saída

Mostrar tudo Ocultar tudo
CARACTERÍSTICAS DE SEGURANÇA
Nível de integridade de segurança
SIL3 (IEC 61508) 1)

SILCL3 (EN 62061) 1)

Categoria Categoria 4 (EN ISO 13849) 1)
Performance Level PL e (EN ISO 13849) 1)
Valor B10d
1 x 105 ciclos de comutação (AC-15, 230 V, I = 2 A)

2,5 x 105 ciclos de comutação (AC-15, 230 V, I = 1 A)

5,4 x 105 ciclos de comutação (DC-13, 24 V, I = 0.5 A)

1 x 107 ciclos de comutação (DC-13, 24 V, I = 2 A)

PFHD (probabilidade média de uma avaria perigosa por hora) 7,0 x 10-10 (EN ISO 13849)
TM (duração de uso) 20 anos (EN ISO 13849)
1) No monitoramento da trilha de corrente de realimentação Y1 - Y2 (controle dos contatores) por meio do dispositivo básico correspondente.

Tipo de conexão	Bornes roscados fixos
Número de trilhas de corrente de liberação (NA)	2, relevante para a segurança
Número de trilhas de corrente de realimentação (NF)	1

Alimentação de tensão	B1/A2, B2/A2
Trilha de corrente de saída > 25 V CA/60 V CC	PELV
Trilha de corrente de saída ≤ 25 V CA/60 V CC	PELV ou SELV

Ondulação residual

(≤ 2,4 Vss) 1)

Consumo de energia

(≤ 2 W (DC))

Categoria de sobretensão

Tensão de isolamento de dimensionamento Ui

300 V AC

Taxa de impulsos de tensão Uimp

4 kV

Tensão de teste

1,2 kV (50 Hz) (EN 60439-1)

Tensão de entrada	24 V DC (16,8 V DC ... 27,6 V DC)
Corrente de entrada	≤ 50 mA
Tempo de reset	≤ 30 ms
Largura do impulso de teste	≤ 1 ms

Tempo de atraso na desenergização

(≤ 10 ms)

Número de trilhas de corrente de liberação (NA)

2, relevante para a segurança

Número de trilhas de corrente de realimentação (NF)

1, Controle dos contatores (EDM)

Tipo de contato

Com guiamento forçado

Material do contato

Liga de prata, de ouro chapeado

Tensão de comutação
Trilha de corrente de liberação	10 V AC/DC ... 250 V AC/DC
Trilha de corrente de realimentação	0,1 V AC/DC ... 60 V AC/DC

Capacidade de corrente por OSSD
Trilha de corrente de liberação	10 mA ... 6 A
Trilha de corrente de realimentação	1 mA ... 300 mA
Potência de comutação	≤ 1.500 VA (AC)
	≤ 200 W (DC)

Categoria de uso

AC-15/DC-13 (EN 60947-5-1)

Corrente de operação (tensão) de dimensionamento

3 A (230 V AC)

4 A (24 V DC)

Vida útil mecânica (contatos de relé)

1 x 107 ciclos de comutação

Vida útil elétrica (contatos de relé)

1 x 105 ciclos de comutação

Dimensões (L x A x P)	17,8 mm x 89,8 mm x 70,8 mm
Peso	91 g

ECl@ss 5.0	27371990
ECl@ss 5.1.4	27371990
ECl@ss 6.0	27371819
ECl@ss 6.2	27371819
ECl@ss 7.0	27371819
ECl@ss 8.0	27371819
ECl@ss 8.1	27371819
ECl@ss 9.0	27371819
ETIM 5.0	EC001449
ETIM 6.0	EC001449
UNSPSC 16.0901	41113704
