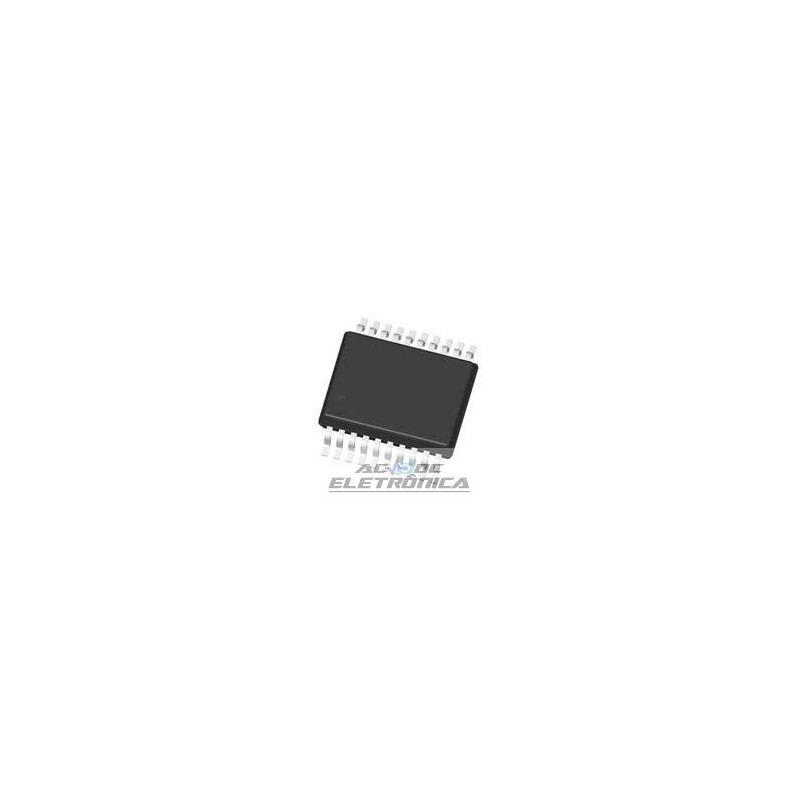

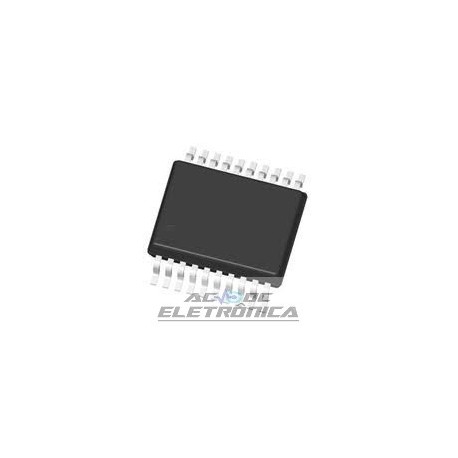

Circuito integrado SN74HCT244 D (BJ) - SMD

Circuito integrado SN74HCT244 D (BJ) - SMD

1. Descrição funcional • Buffer de barramento octal
74HCT240D: INVERTIDOS, SAÍDAS DE 3 ESTADIAS
74HCT244D: SAÍDAS NÃO INVERTIDAS, DE 3 ESTADIAS
2. Geral
 O 74HCT240D e o 74HCT244D são BUFFERs OCTAL BUS de alta velocidade CMOS fabricados com tecnologia de porta de silício C2MOS.
 Eles alcançam a operação de alta velocidade semelhante ao LSTTL equivalente, mantendo a baixa potência do CMOS
dissipação.
 Suas entradas são compatíveis com os níveis de tensão de saída TTL, NMOS e CMOS. O 74HCT240D é um inversor
Um buffer de 3 estados com duas saídas ativas de baixa permite. O 74HCT244D é um buffer de 3 estados não inversor do HCT244A
tem dois ativa-baixa saída permite.
 Esses dispositivos são projetados para serem usados ??com drivers de endereço de memória de 3 estados, etc.
 Todas as entradas são equipadas com circuitos de proteção contra descarga estática ou excesso de tensão transiente.
3. Recursos
(1) Alta velocidade: tpd = 13 ns (tip.) Em VCC = 5,5 V
(2) Dissipação de baixa potência: ICC = 4.0
µA (max) em T
a = 25
?
(3) Compatível com saídas TTL: VIL = 0,8 V (max)
 VIH = 2,0 V (min)
(4) capacidade de interface ampla: LSTTL, NMOS, CMOS
(5) Atraso na propagação balanceada: tPLH
˜ tPHL
