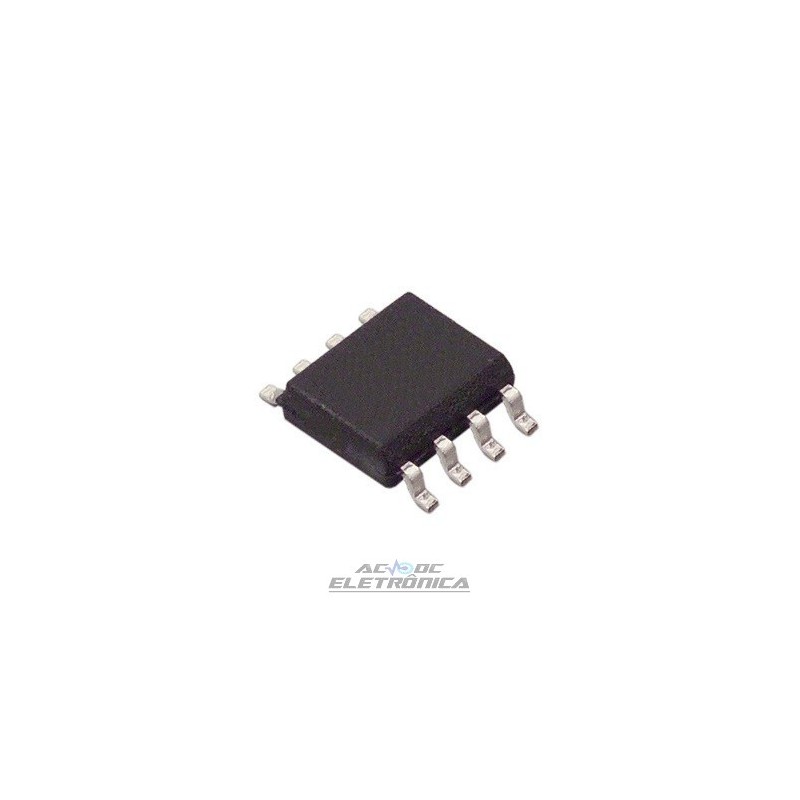

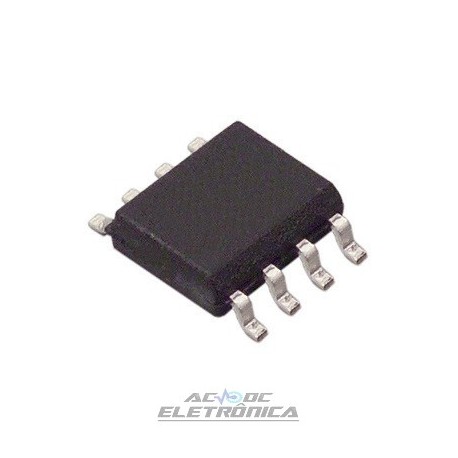

Circuito integrado TC4427 AEOA - SMD

Circuito integrado TC4427 AEOA - SMD

Características:
• Corrente de Saída de Pico Elevado - 1.5A
• Ampla Faixa de Operação de Tensão de Alimentação de Entrada:
- 4.5V a 18V
• Capacidade de Carga de Alta Capacidade de Carga Capacitiva - 1000 pF
em 25 ns (tip.)
• Tempos de atraso curtos - 30 ns (tip.)
• Tempos correspondentes de subida, queda e atraso
• Corrente de baixa oferta:
- Com Logic ‘1’ Input - 1 mA (típico)
- Com entrada lógica '0' - 100 µA (típico)
• Baixa Impedância de Saída - 7O (tip.)
• Trava Protegida: Suportará 0,5A Reversa
Atual
• Entrada suportará entradas negativas de até 5V
• Protegido contra ESD - 4 kV
• Pin-compatível com TC426 / TC427 / TC428 e
TC4426 / TC4427 / TC4428
• MSOP de 8 pinos com economia de espaço e DFN de 6 pinos 6x5
Pacotes
Aplicações:
• Fontes de alimentação comutadas
• Drivers de linha
• Transformador de Pulso
Descrição geral:
O TC4426A / TC4427A / TC4428A são melhorados
versões da família anterior TC4426 / TC4427 / TC4428
de drivers MOSFET. Além da ascensão e queda combinadas
vezes, os dispositivos TC4426A / TC4427A / TC4428A
correspondente atraso de propagação de avanço e queda
vezes.
Estes dispositivos são altamente resistentes ao travamento sob qualquer
condições dentro de suas classificações de potência e tensão. Eles
não estão sujeitos a danos quando até 5V de ruído
spiking (de qualquer polaridade) ocorre no pino terra.
Eles podem aceitar, sem danos ou problemas lógicos, até
500 mA de corrente reversa (de qualquer polaridade) sendo
forçado de volta em suas saídas. Todos os terminais são totalmente
protegidos contra descargas eletrostáticas (ESD) até
4 kV.
Os drivers do MOSFET TC4426A / TC4427A / TC4428A
pode facilmente carregar / descarregar 1000 pF portão
capacitâncias em menos de 30 ns. Esses dispositivos fornecem
Impedâncias suficientemente baixas nos estados ligado e desligado
garantir que o estado pretendido do MOSFET não será
afetado, mesmo por grandes transientes.
