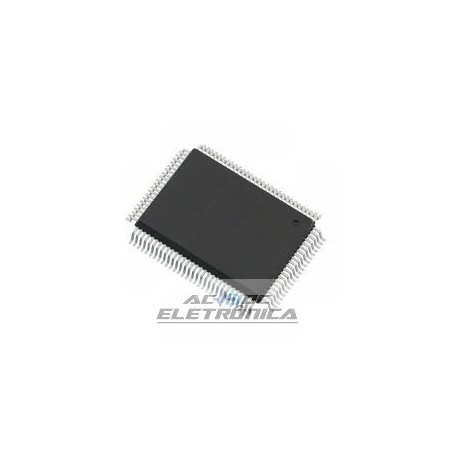

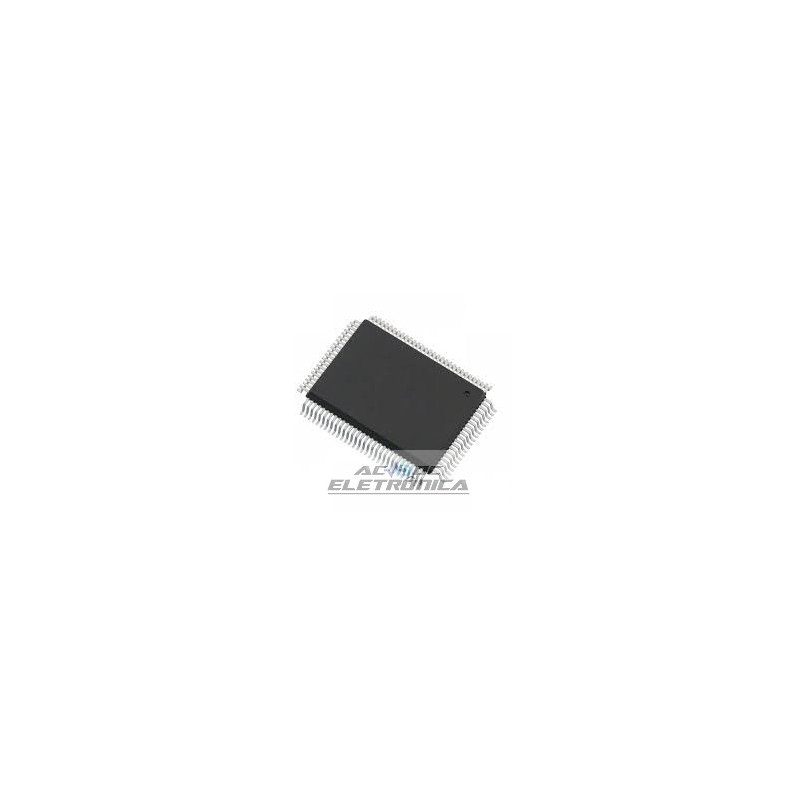

Circuito integrado TC9457F-010

Circuito integrado TC9457F-010

Firmware Built In Digital Servo
O TC9457F é um firmware que incorpora um servo digital de CD
sistema. Além de um driver de LCD / LED, AD de 6 canais de 6 bits
conversores, e interface serial de 2 fios / 3 fios, tem uma campainha
função, função de interrupção e temporizador / contador de 8 bits. A CPU
permite a seleção do relógio operacional de três tipos de cristal
osciladores (16.9344 MHz, 4.5 MHz e 75 kHz), tornando o
interface com um CD fácil. O servo digital de CD incorpora
várias funções e circuitos necessários para sistemas de CD. Estes
incluem proteção de separação de sincronismo e interpolação, EFM
demodulação, correção de erros, equalizador digital para servo, e
um circuito de controle servo. Além disso, contém um DA de 1 bit
conversor, de modo que, quando combinado com a cabeça do servo digital
amp TA2109F, permite criar um livre de manutenção,
sistema de CD player extremamente simples.
Características
? Microcontrolador DTS com tecnologia CMOS LSI incorporando um servo digital de CD e driver de LCD / LED
? Tensão de alimentação de funcionamento:
Quando o CD está operando, VDD = 4,5 a 5,5 V (5,0 V tip.)
Quando o CD está desligado, VDD = 2,7 a 5,5 V (funcionamento da CPU)
? Consumo atual:
Quando o CD está operando, IDD = 55 mA (típico)
Quando o CD está desligado, IDD = 2 mA (típico) (usando 4.5 MHz de cristal; funcionamento do CPU)
Quando o CD está desligado, IDD = 0,1 mA (usando cristal de 75 kHz; funcionamento do CPU)
? Faixa de temperatura de operação: Ta = -40 a 85 ° C
? Firmware
? Tempo de execução da instrução: 1,89 / 1,78 / 107 µs
? Freqüência do oscilador de cristal: 16,9344 MHz / 4,5 MHz / 75 kHz
? Conversor AD: 6 bits, 4 canais
? Driver LCD: 1/4 direito, 1/2 polarizado, máximo de 72 segmentos
? Driver de LED: 4 dígitos × no máximo 14 segmentos (compartilhado com o driver de LCD no software)
? Temporizador / contador: 8 bits (relógio temporizador selecionável de INTR1, INTR2, ciclo de instrução ou 1 kHz)
? Interface serial: interface de 3 fios / 2 fios (comprimento de dados: 4 ou 8 bits)
? Buzzer: 0,625 a 3 kHz (8 tipos); 4 modos disponíveis - contínuo, único, intermitente de 10 Hz e 10 Hz
intermitente no intervalo de 1 Hz
? Interrupção: 1 externo, 3 interno (subingido síncrono de CD, interface serial, temporizador de 8 bits)
