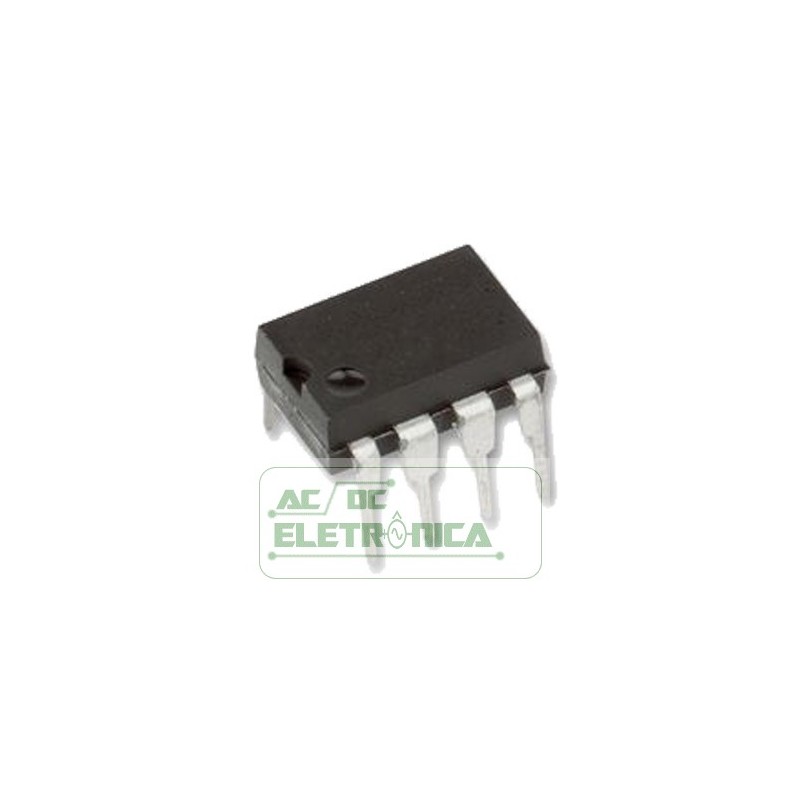

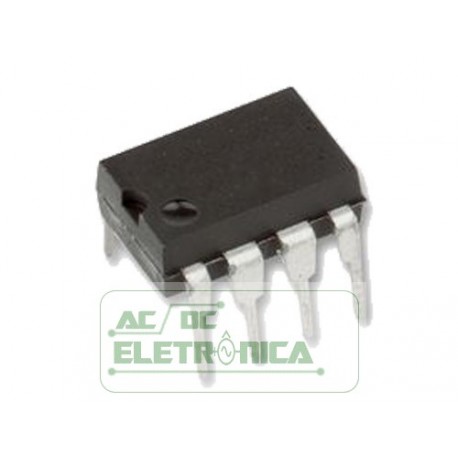

Circuito integrado AD708

Circuito integrado AD708

loc:a-07

Ultralow Offset Voltage
Dual Op Amp
FEATURES
Very high dc precision
30 µV maximum offset voltage
0.3 µV/°C maximum offset voltage drift
0.35 µV p-p maximum voltage noise (0.1 Hz to 10 Hz)
5 million V/V minimum open-loop gain
130 dB minimum CMRR
120 dB minimum PSRR
Matching characteristics
30 µV maximum offset voltage match
0.3 µV/°C maximum offset voltage drift match
130 dB minimum CMRR match

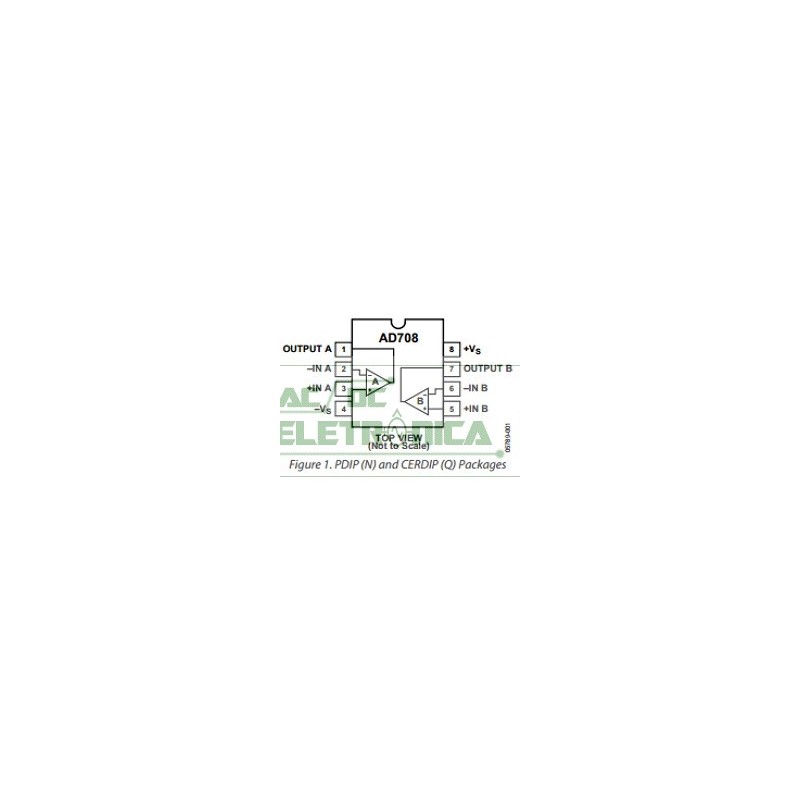

Available in 8-lead narrow body, PDIP, and
hermetic CERDIP and CERDIP/883B packages
DESCRIÇÃO GERAL
O AD708 é um sistema operacional monolítico dual de alta precisão.
amplificador. Cada amplificador oferece individualmente excelente dc
precisão com máxima compensação de tensão e compensação de tensão
de qualquer amplificador bipolar duplo.
As especificações correspondentes estão entre as melhores disponíveis em qualquer
dual op amp. Além disso, o AD708 fornece um mínimo de 5 V / µV
Ganho em malha aberta e tensão de entrada máxima garantida
ruído de 350 nV p-p (0,1 Hz a 10 Hz). Todas as especificações dc
mostre a estabilidade excelente sobre a temperatura, com tensão de deslocamento
deriva tipicamente 0,1 µV / ° C e desvio de corrente de polarização de entrada de
25 pA / ° C no máximo.
O AD708 está disponível em quatro classes de desempenho. o
AD708J é avaliado sobre a faixa de temperatura comercial de
0 ° C a 70 ° C e está disponível em um corpo estreito, PDIP. o
AD708A e AD708B são classificados sobre a temperatura industrial
faixa de -40 ° C a + 85 ° C e estão disponíveis em um CERDIP.
O AD708S é classificado acima da faixa de temperatura militar de
-55 ° C a + 125 ° C e está disponível em uma versão militar do CERDIP
processado para MIL-STD-883B.
DESTAQUES DO PRODUTO
1. A combinação de correspondência pendente e individual
especificações tornam o AD708 ideal para a construção de
ganho, amplificadores de instrumentação de precisão.
2. O desvio de tensão de baixo deslocamento e baixo ruído do AD708
permitir que o projetista amplifique sinais muito pequenos sem
sacrificando o desempenho geral do sistema.
3. O ganho típico de malha aberta AD708 10 V / µV e 140 dB
rejeição de modo comum é ideal para precisão
aplicações.
