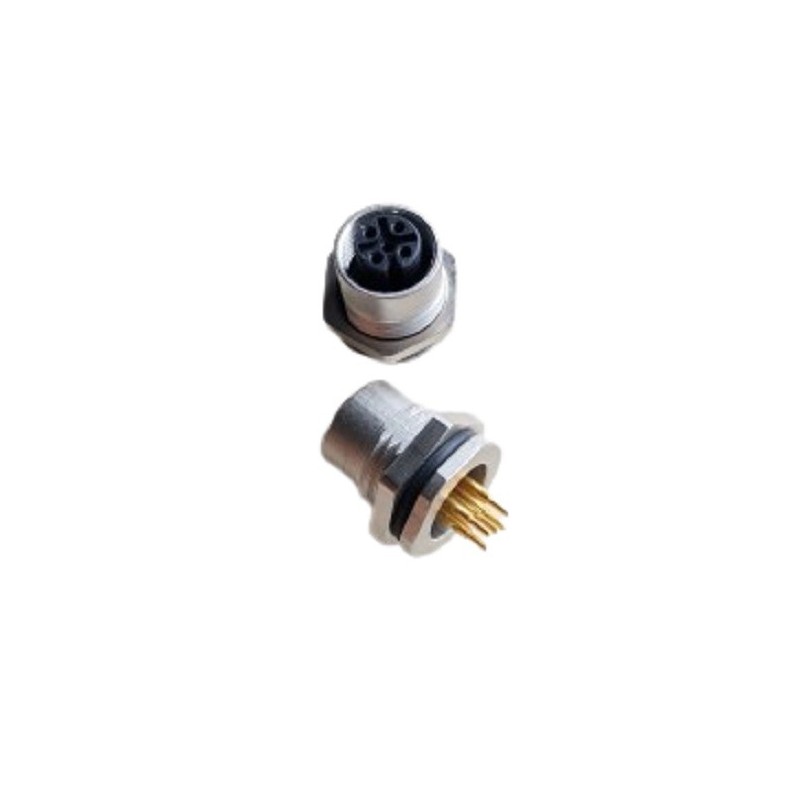

Conector circular 5 vias femea painel PCB 1694350 (1542761)

Conector circular 5 vias femea painel PCB 1694350 (1542761)

DSIFS-5CON-L180 5POS M12 SCKT A CODE(Replace SACC-DSI-M12FS-5CON-L180)Phoenix Contact

Conector para sensor ,barreira de luz,(cortina de luz)

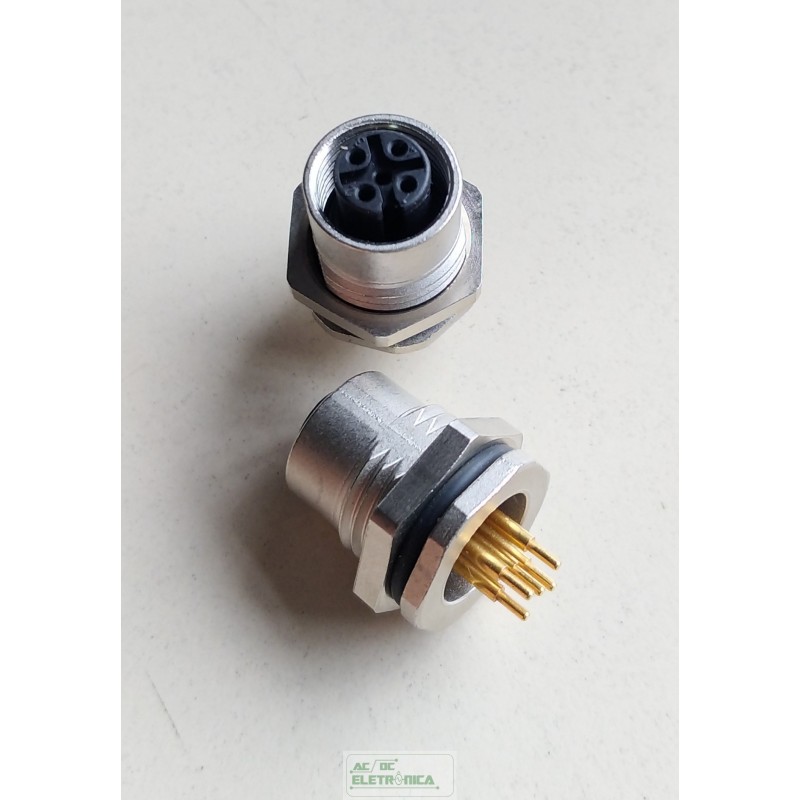

Soquete de montagem sensor / atuador, 5 pólos, M12 SPEEDCON, codificação A, montagem traseira / parafuso com rosca Pg9, com
conexão de solda reta

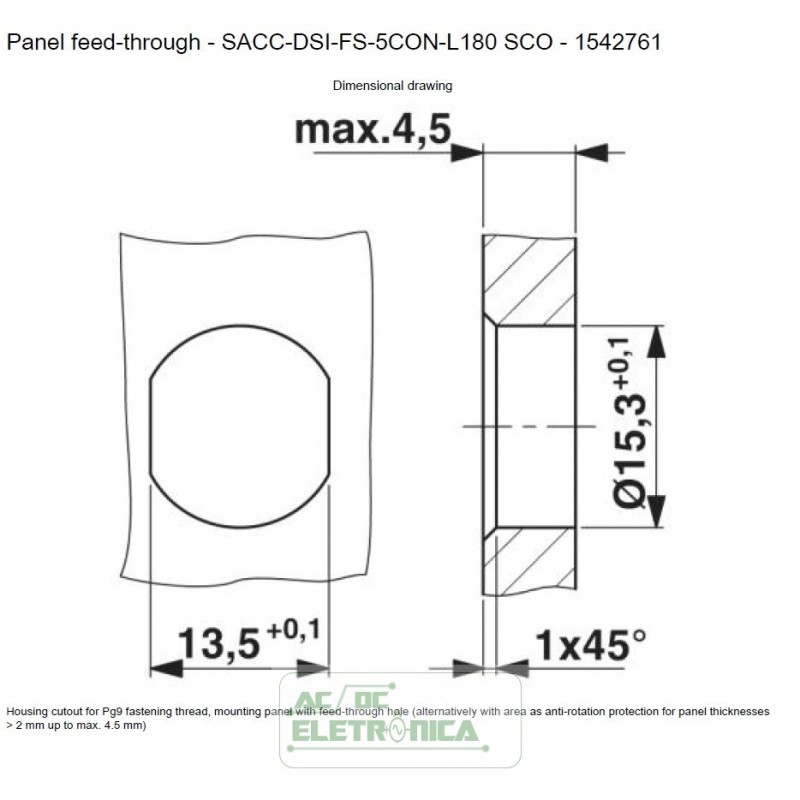

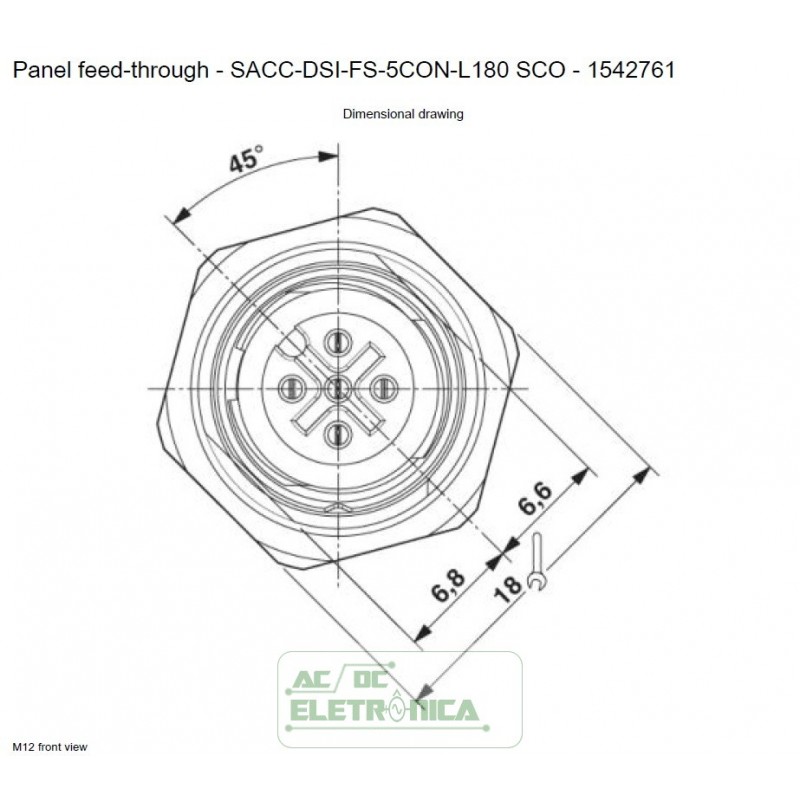

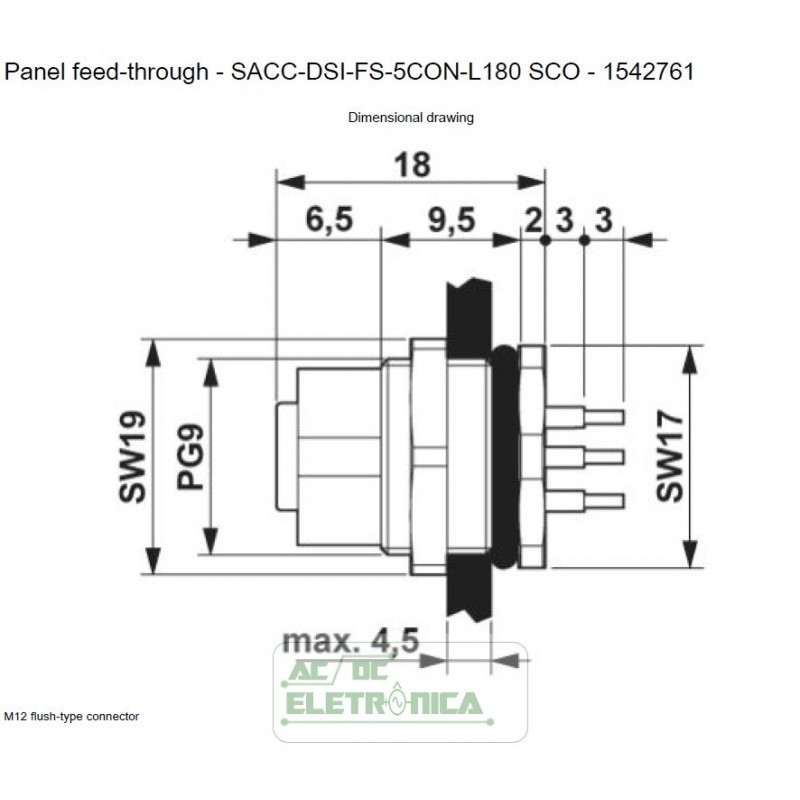

Dimensões
Comprimento do pino de solda 6 mm
Condições ambientais
Temperatura ambiente (operação) -25 ° C ... 85 ° C (Conector)
-40 ° C ... 85 ° C (sem atuação mecânica)
Grau de proteção IP67 (Quando conectado)

Nota
Os dados elétricos e mecânicos especificados assumem que o conector
par está bloqueado e montado corretamente. Se o conector estiver desbloqueado e se
existe o perigo de contaminação, o conector deve ser vedado usando
uma capa protetora> IP54. Influências decorrentes de fios de litz, cabos ou PCB
montagem também deve ser levada em consideração.
Corrente nominal a 40 ° C 4 A
Tensão nominal 60 V
Tensão nominal de pico 1,5 kV
Número de posições 5
Resistência de isolamento = 100 MO
Codificação A - padrão
Normas / regulamentos conector M12 IEC 61076-2-101
Exibição de status Não
Categoria II de sobretensão
Grau de poluição 3

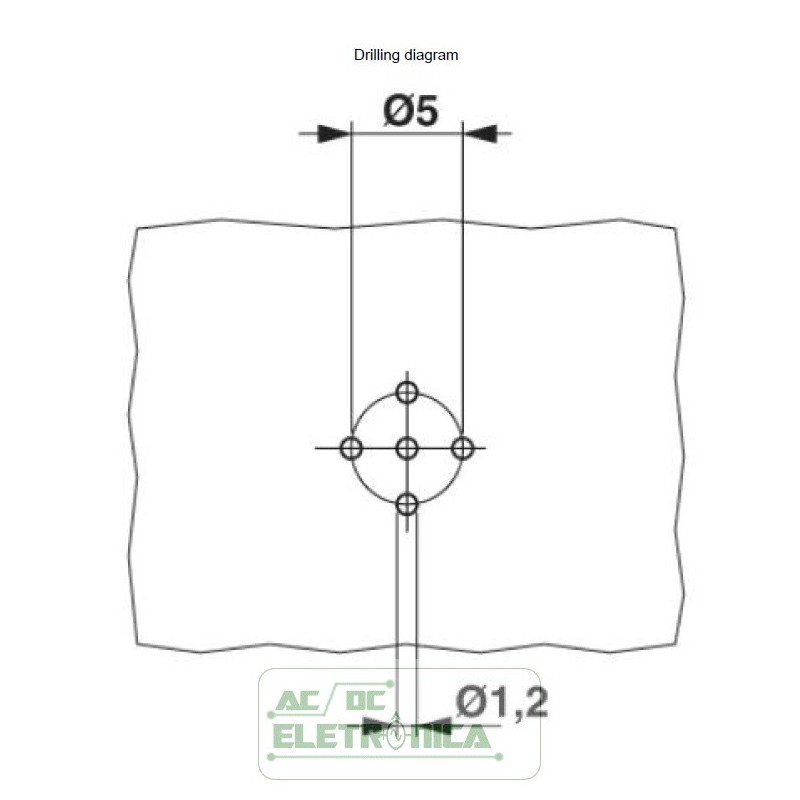

Método de conexão Pinos de solda
Ciclos de inserção / retirada> 100
Torque 3 Nm ... 4 Nm (lado da instalação)
Tipo de montagem Montagem traseira Pg9 Com porca plana
Material
Classificação de inflamabilidade de acordo com UL 94 V0
Material de contato CuZn
Material da superfície de contato Au
Material do transportador de contato PA 6.6
Material, serrilhas Zinco fundido niquelado
Material de vedação FKM (O-ring na carcaça)
NBR (O-ring interno)
Normas e Regulamentos
Padrões / especificações conector M12 IEC 61076-2-101
Classificação de inflamabilidade de acordo com UL 94 V0
