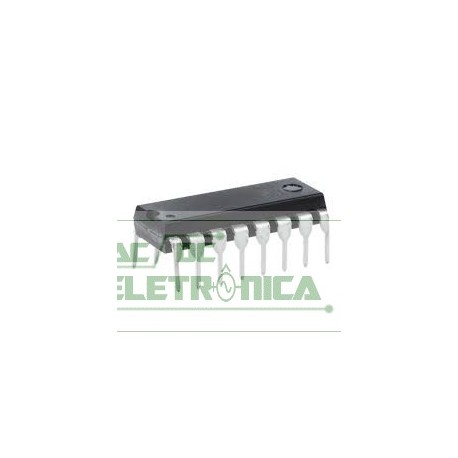

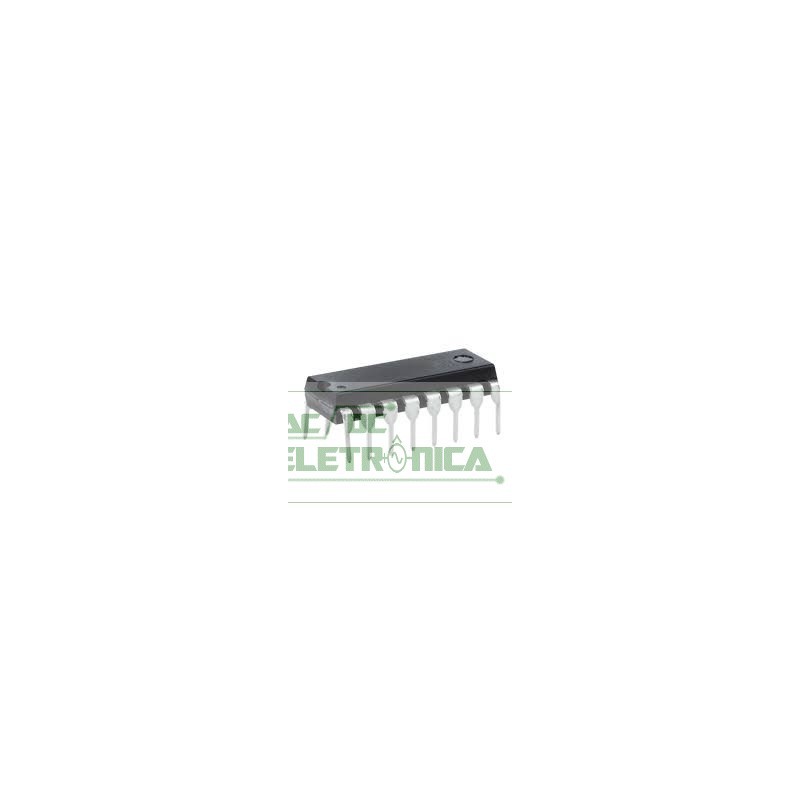

Circuito integrado DG508BEJ

Circuito integrado DG508BEJ

CIs de Chave Multiplexadora Sgl 8:1 CMOS 3-bit Multiplexer/MUX
Precision 8-Channel / Dual 4-Channel CMOS Analog Multiplexers
DESCRIÇÃO
O DG508B é um análogo de terminação única de 8 canais
multiplexador projetado para conectar uma das oito entradas para um
saída comum conforme determinado por um endereço binário de 3 bits
(A0, A1, A2). O DG509B é um diferencial duplo de 4 canais
multiplexador analógico projetado para conectar um dos quatro
entradas diferenciais para uma saída dupla comum, conforme determinado
pelo seu endereço binário de 2 bits (A0, A1). Quebrar antes de fazer
ação de comutação protege contra crosstalk momentâneo
entre canais adjacentes.
Um canal no canal conduz a corrente igualmente bem em ambos
instruções. No estado desligado, cada canal bloqueia as voltagens
aos trilhos da fonte de alimentação. Uma função de habilitação (EN) permite
usuário para redefinir o multiplexador / demultiplexador para todos os comutadores
off para empilhar vários dispositivos. Todas as entradas de controle,
endereços (AX) e habilitar (EN) são compatíveis com TTL
faixa de temperatura de operação especificada.
O DG508B e DG509B são fabricados em um
Processo SG-II CMOS que alcança um melhor desempenho
em: injeção de carga reduzida, menor vazamento do dispositivo e
capacitância parasitária minimizada.
Como o DG508, o DG509 tem uma longa história na indústria com
muitos fornecedores oferecendo cópias - e em alguns casos
variações melhoradas - com as melhores melhorias da classe,
a nova versão do DG508B, DG509B Vishay Siliconix
são as alternativas superiores ao que está atualmente disponível.
Aplicações para o DG508B, DG509B incluem alta velocidade
e aquisição de dados de alta precisão, comutação de sinal de áudio
e roteamento, sistemas ATE e aviônicos. Alta performance
e baixa dissipação de energia os tornam ideais para bateria
aplicações de instrumentação operadas e remotas.
O DG508B e DG509B têm o máximo absoluto
classificação de voltagem estendida para 44 V. Adicionalmente,
operação também é permitida. Uma camada epitaxial impede
trava.
O DG508B e o DG509B estão disponíveis em 16 derivações
SOIC, TSSOP, PDIP e miniQFN (1,8 mm x 2,6 mm)
opções de embalagem com faixa de temperatura estendida de -40 ° C
para +125 ° C.
Para mais informações, consulte Vishay Siliconix DG508B,
Nota da placa de avaliação DG509B.
CARACTERÍSTICAS
• operar com fonte de alimentação simples ou dupla
• Faixa de oscilação de sinal analógico V + a V-
• Classificação máxima da fonte de alimentação de 44 V
• Faixa de temperatura de operação estendida:
-40 ° C a +125 ° C
• Vazamento baixo normalmente <3 pA
• Injeção de carga baixa - QINJ = 2 pC
• Baixa potência - ISUPPLY: 10 µA
• lógica compatível com TTL
• Corrente de retenção de 250 mA por JESD78
• Disponível em SOIC16, TSSOP16, PDIP e miniQFN16
pacotes
• Alternativa superior para:
- ADG508A, DG508A, HI-508
- ADG509A, DG509A, HI-509
• Categorização do material: para definições de conformidade
por favor, veja www.vishay.com/doc?99912
BENEFÍCIOS
• Erros de comutação reduzidos
• Glitching reduzido
• Melhor taxa de transferência de dados
• Reduzido consumo de energia
• Maior robustez
• Ampla faixa de alimentação (± 5 V a ± 20 V)
APLICAÇÕES
• sistemas de aquisição de dados
• roteamento de sinal de áudio e vídeo
• sistemas ATE
• instrumentação médica
