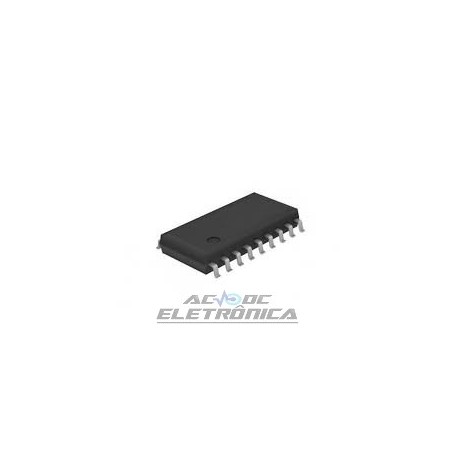

Circuito integrado DG529CWN

Circuito integrado DG529CWN

CIs de Chave Multiplexadora Dual 4:1 CMOS Mid V Latchable MUX
8-Channel Latchable Multiplexers
Descrição geral
DG528 / DG529 da Maxim são monolíticos, 8 canais,
Multiplexadores CMOS com endereço e controle on-board
travas que simplificam o projeto e reduzem o espaço
aplicações baseadas em microprocessador. O DG528 é um
single-ended, 1-of-8 multiplexer, enquanto o DG529 é um
diferencial, multiplexador 2-de-8. Estes dispositivos podem operar
como multiplexadores ou demultiplexadores.
O DG528 / DG529 tem comutação break-before-make
para evitar o curto-circuito momentâneo dos sinais de entrada.
Cada dispositivo opera com suprimentos duplos (± 4,5V a
± 20V) ou um único fornecimento (+ 5V a + 30V). Todas as entradas lógicas
são compatíveis com TTL e CMOS. The Maxim
DG528 / DG529 são pin e eletricamente compatíveis com
o padrão da indústria DG528 / DG529.
________________________Aplicações
Sistemas de Aquisição de Dados
Equipamento de teste automático
Aviônicos e Sistemas Militares
Sistemas de comunicação
Sistemas Controlados por Microprocessador
Multiplexação de sinal de áudio
Características
? Design CMOS monolítico de baixo consumo de energia
? Travas de Endereço On-Board
? Interruptores de entrada Break-Before-Make
? TTL e CMOS Logic Compatible
? Compatível com barramento microprocessado
? rDS (ON) <400O
? pino e eletricamente compatível com o IndustryStandard
DG528 / DG529 e ADG528 / ADG52
