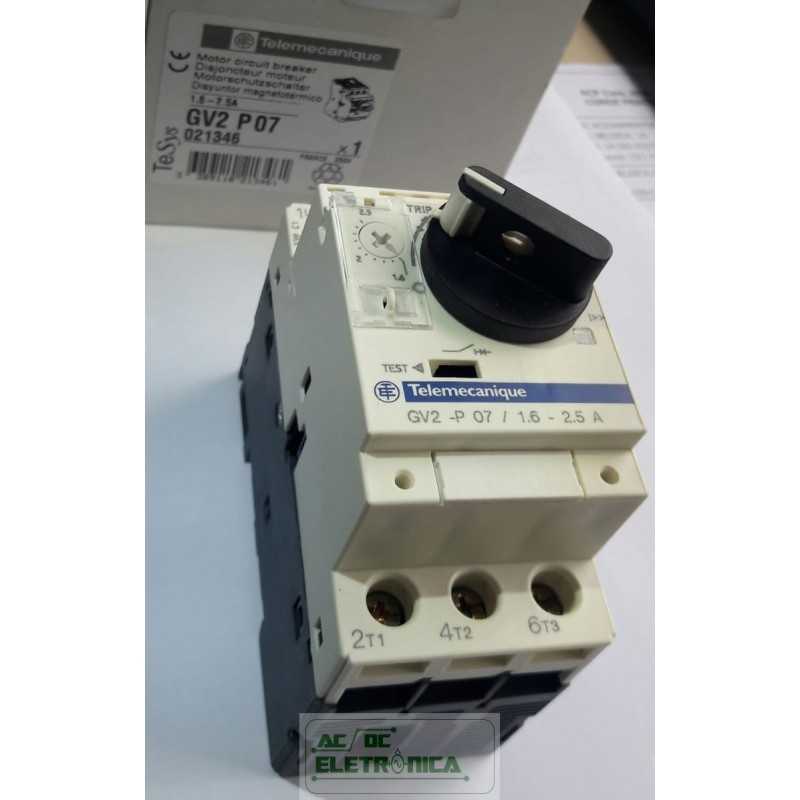

Disjuntor termomagnético motor GV2 P07 Tesys 1.6-2.5A 100Ka manopla rotativa

Disjuntor termomagnético motor GV2 P07 Tesys 1.6-2.5A 100Ka manopla rotativa

Descrição de polos 3P
tipo de rede CA
categoria de uso AC-3 conforming to IEC 60947-4-1
Category A conforming to IEC 60947-2
frequência da rede 50/60 Hz conforming to IEC 60947-4-1
modo de fixação 35 mm symmetrical DIN rail: clipped
Panel: screwed (with 2 x M4 screws)
posição de funcionamento Any position
alimentação do motor kW 0,75 kW a 400/415 V CA 50/60 Hz
1,1 kW a 500 V CA 50/60 Hz
1,5 kW a 690 V CA 50/60 Hz
capacidade de corte
100 kA Icu at 230/240 V AC 50/60 Hz conforming to IEC 60947-2
100 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
100 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
100 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
8 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito
100 % at 690 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
tipo de controle Botão giratório
[In] corrente nominal 2,5 A
thermal protection adjustment range 1.6…2.5 A
corrente de disparo magnético 33,5 A
[Ue] tensão de operação nominal 690 V AC 50/60 Hz conforming to IEC 60947-2
[Ui] tensão de isolamento nominal 690 V AC 50/60 Hz conforming to IEC 60947-2
[Ith] corrente térmica ao ar livre convencional 2,5 A para IEC 60947-4-1
[Uimp] tensão suportável de impulso nominal 6 kV para IEC 60947-2
dissipação de alimentação por polo
2,5 W durabilidade mecânica
100000 ciclos durabilidade elétrica
100000 cycles for AC-3 at 440 V
Taxa de Produção 25 cic/h
avaliado pela carga Continuous conforming to IEC 60947-4-1
conexões - terminais
Screw clamp terminals 2 cable(s) 1…6 mm² solid
Screw clamp terminals 2 cable(s) 1.5…6 mm² flexible without cable end
Screw clamp terminals 2 cable(s) 1…4 mm² flexible with cable end
torque de aperto 1.7 N.m on screw clamp terminals
adequação para isolamento
Yes conforming to IEC 60947-1
sensibilidade da falha de fase
Yes conforming to IEC 60947-4-1
altura 89 mm
largura 45 mm
profundidade 97 mm
