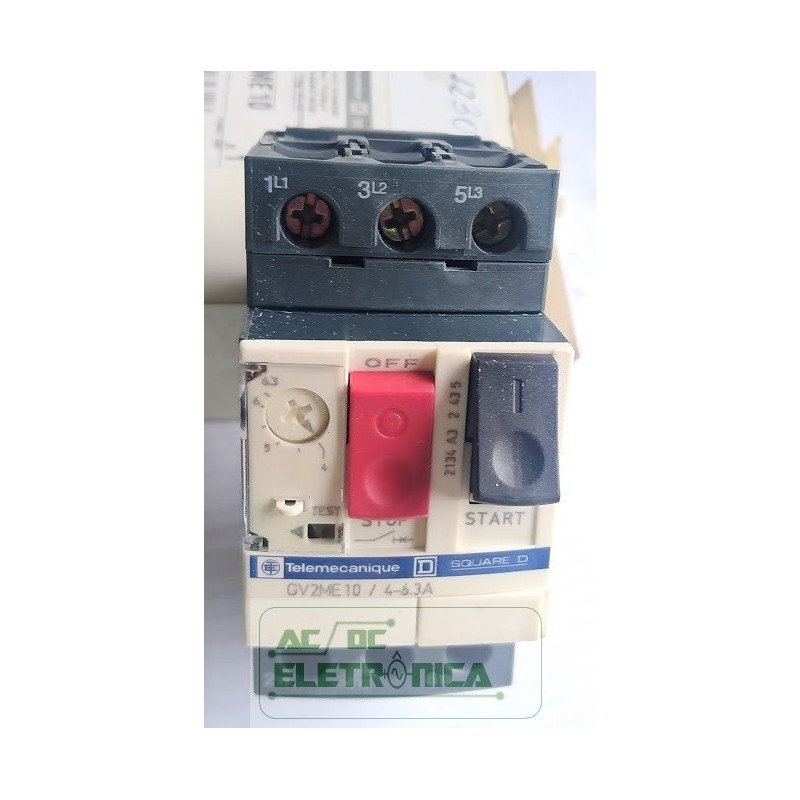

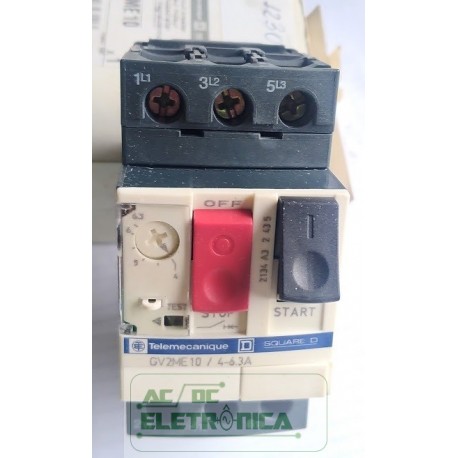

Disjuntor termomagnético motor GV2 ME10 Tesys 4-6.3A 100Ka

Disjuntor termomagnético motor GV2 ME10 Tesys 4-6.3A 100Ka
Descrição de polos 3P
tipo de rede CA
categoria de uso AC-3 conforming to IEC 60947-4-1
Category A conforming to IEC 60947-2
frequência da rede 50/60 Hz conforming to IEC 60947-4-1
modo de fixação 35 mm symmetrical DIN rail: clipped
Panel: screwed (with adaptor plate)
posição de funcionamento Any position
alimentação do motor kW 2,2 kW a 400/415 V CA 50/60 Hz
3 kW a 500 V CA 50/60 Hz
4 kW a 690 V CA 50/60 Hz
capacidade de corte
100 kA Icu at 230/240 V AC 50/60 Hz conforming to IEC 60947-2
100 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
3 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2
50 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
50 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito
100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
75 % a 690 V CA 50/60 Hz para IEC 60947-2
tipo de controle Botão
[In] corrente nominal 6,3 A
thermal protection adjustment range 4…6,3 A
corrente de disparo magnético 78 A
[Ue] tensão de operação nominal 690 V AC 50/60 Hz conforming to IEC 60947-2
[Ui] tensão de isolamento nominal
690 V AC 50/60 Hz conforming to IEC 60947-2
[Ith] corrente térmica ao ar livre convencional
6,3 A para IEC 60947-4-1
[Uimp] tensão suportável de impulso nominal
6 kV para IEC 60947-2
dissipação de alimentação por polo 2,5 W
durabilidade mecânica 100000 ciclos
durabilidade elétrica
100000 cycles for AC-3 at 440 VTaxa de Produção
25 cic/h
avaliado pela carga
Continuous conforming to IEC 60947-4-1
conexões - terminais
Screw clamp terminals 2 cable(s) 1…6 mm² solid
Screw clamp terminals 2 cable(s) 1.5…6 mm² flexible without cable end
Screw clamp terminals 2 cable(s) 1…4 mm² flexible with cable end
torque de aperto 1.7 N.m on screw clamp terminals
adequação para isolamento Yes conforming to IEC 60947-1
sensibilidade da falha de fase Yes conforming to IEC 60947-4-1
altura 89 mm
largura 45 mm
profundidade 78,5 mm
Peso 0,26 kg
