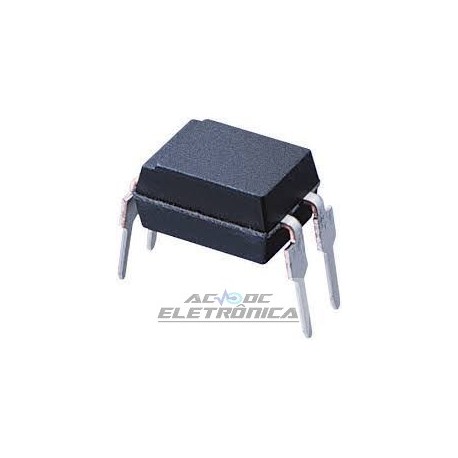

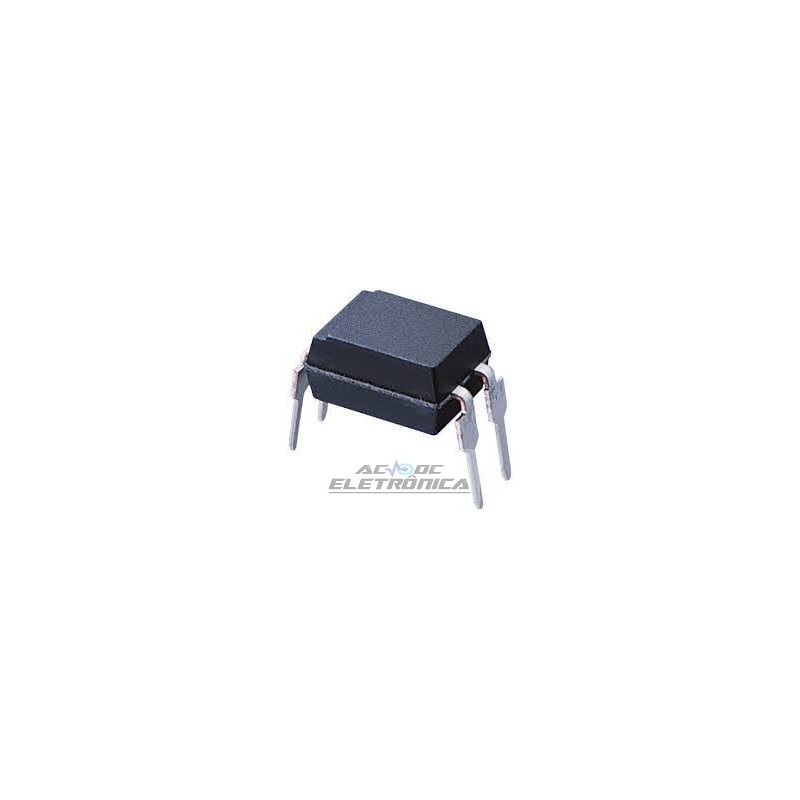

Circuito integrado PC817

Circuito integrado PC817

CMR alto,
Corrente de entrada baixa
Fotoacoplador
Descrição
Série PC8171xNSZ0F contém um IRED oticamente
acoplado a um fototransistor.
É empacotado em um DIP de 4 pinos, disponível em gullwing SMT
opção de formulário de chumbo.
A tensão de isolamento de entrada-saída (rms) é de 5,0kV.
A tensão do coletor-emissor é 80V, CTR é 100% a
600% na corrente de entrada de 0,5mA e CMR é MIN.
10kV / µs
  Características
¦ Aprovação de agências / conformidade
1. controladores programáveis
2. Facsimiles
3. Telefones
¦ Aplicativos
DIP 4pin High CMR,
Corrente de entrada baixa
Fotoacoplador
1. pacote DIP de 4 pinos
2. pacote de molde de transferência Dupla (Ideal para Solda De Fluxo)
3. Tipo de corrente de entrada baixa (IF = 0.5mA)
4. Alta tensão de coletor-emissor (VCEO: 80V)
5. Alta imunidade a ruídos devido à alta rejeição comum
tensão (CMR: MIN. 10kV / µs)
6. Alta tensão de isolamento entre entrada e saída
(Viso (rms): 5,0 kV)
