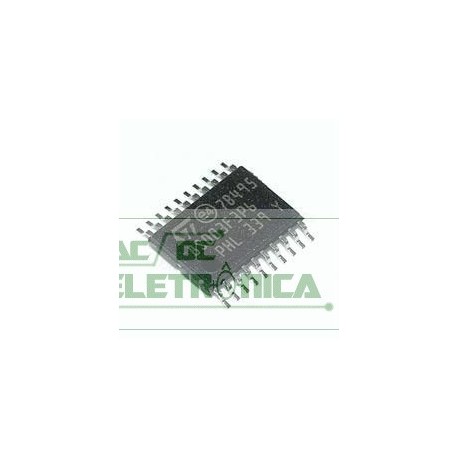

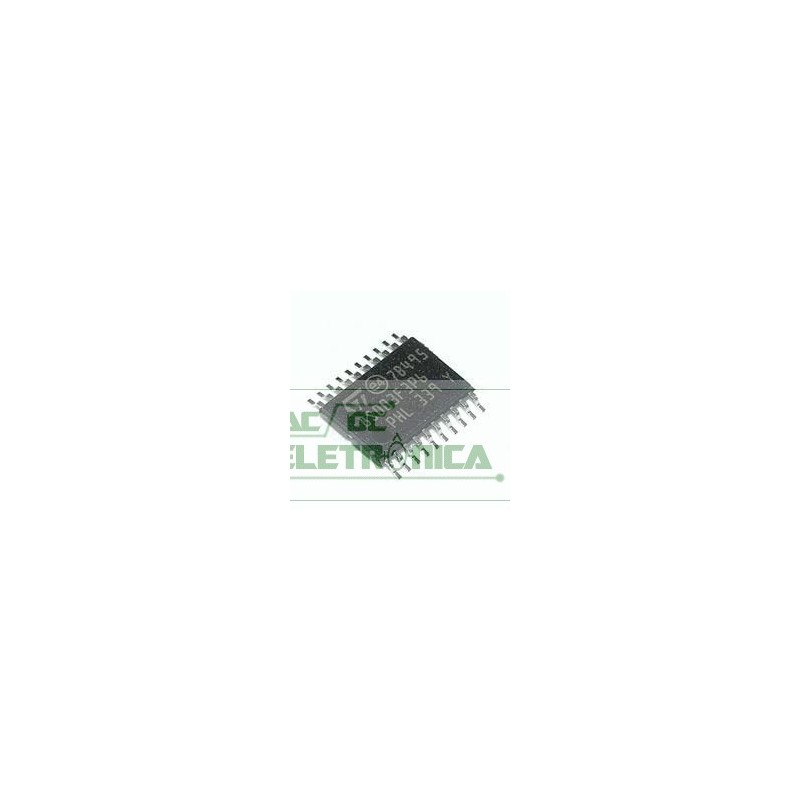

Circuito integrado STM8S003F3P6 - 8S003F3P6

Circuito integrado STM8S003F3P6 - 8S003F3P6

Circuito integrado STM8S003F3P6 - 8S003F3P6
8-bit Microcontrollers - MCU 8-bit MCU Value Line 16 MHz 8kb FL 128EE

Recursos
Testemunho
• Núcleo STM8 avançado de 16 MHz com Harvard
arquitetura e pipeline de 3 estágios
• Conjunto de instruções estendido
Recordações
• Memória de programa: memória Flash de 8 Kbyte; dados
retenção 20 anos a 55 ° C após 100 ciclos
• RAM: 1 Kbyte
• Memória de dados: 128 bytes de dados reais EEPROM;
resistência até 100 k ciclos de gravação / apagamento
Gerenciamento de relógio, redefinição e fornecimento
• Tensão de operação de 2,95 V a 5,5 V
• Controle de relógio flexível, 4 fontes de relógio mestre
- Oscilador de ressonador de cristal de baixa potência
- Entrada de relógio externo
- RC interno de 16 MHz, ajustável pelo usuário
- RC interno de baixa potência, 128 kHz
• Sistema de segurança de relógio com monitor de relógio
• Gerenciamento de energia
- Modos de baixa potência (espera, parada ativa, parada)
- Desligar relógios periféricos individualmente
- Permanentemente ativo, baixo consumo
redefinição de inicialização e desligamento
Gerenciamento de interrupção
• Controlador de interrupção aninhado com 32 interrupções
• Até 27 interrupções externas em 6 vetores
Temporizadores
• Temporizador de controle avançado: 16 bits, 4 CAPCOM
canais, 3 saídas complementares, tempo morto
inserção e sincronização flexível
• Temporizador de uso geral de 16 bits, com 3 CAPCOM
canais (IC, OC ou PWM)
• Temporizador básico de 8 bits com pré-calibrador de 8 bits
• Temporizador de ativação automática
• Temporizadores de janela e watchdog independentes
Interfaces de comunicação
• UART com saída de relógio para sincronização
operação, SmartCard, IrDA, modo mestre LIN
• Interface SPI de até 8 Mbit / s
• EU
Interface 2C de até 400 Kbit / s
Conversor analógico para digital (ADC)
• ADC de 10 bits, ± 1 LSB ADC com até 5
canais multiplexados, modo de varredura e analógico
cão de guarda
I / Os
• Até 28 E / S em um pacote de 32 pinos, incluindo 21
saídas altas
• Projeto de E / S altamente robusto, imune a
injeção atual
Apoio ao desenvolvimento
• Módulo de interface de fio único incorporado
(SWIM) para programação rápida no chip e depuração não invasiva
