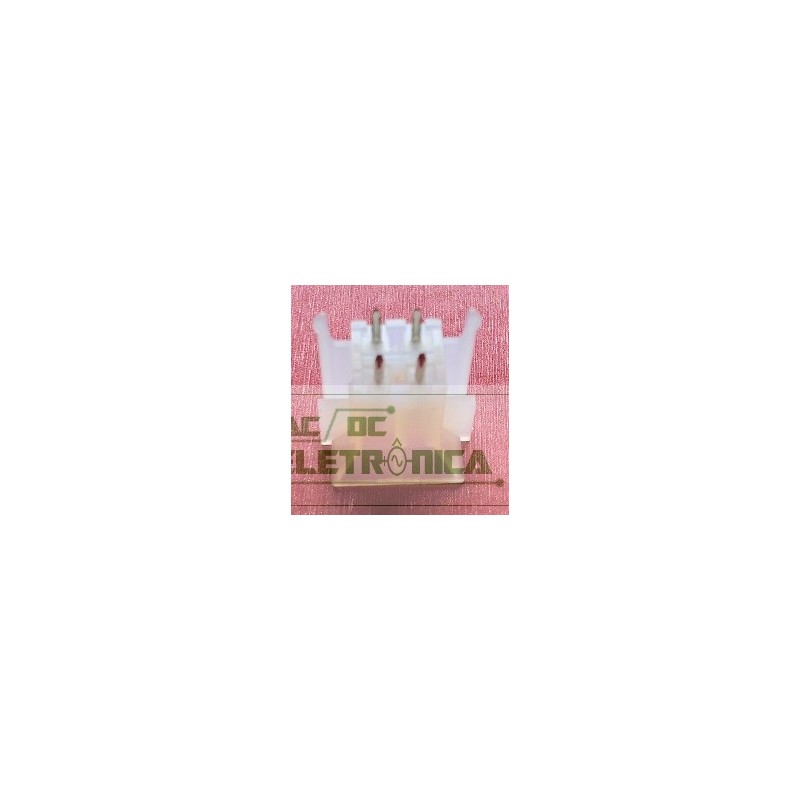

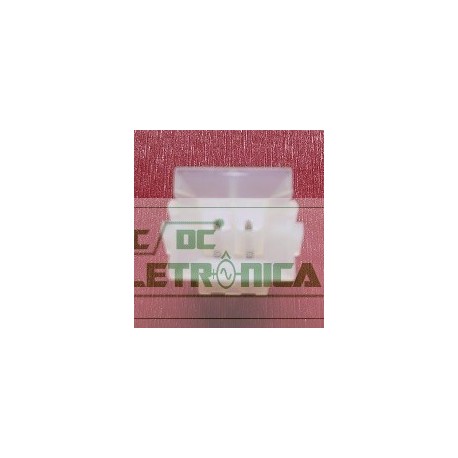

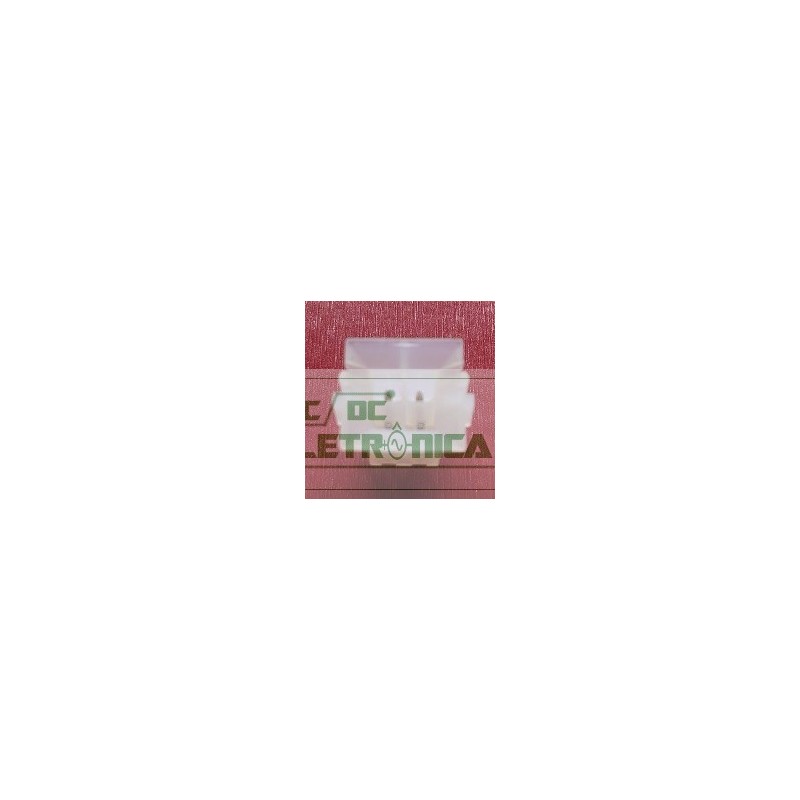

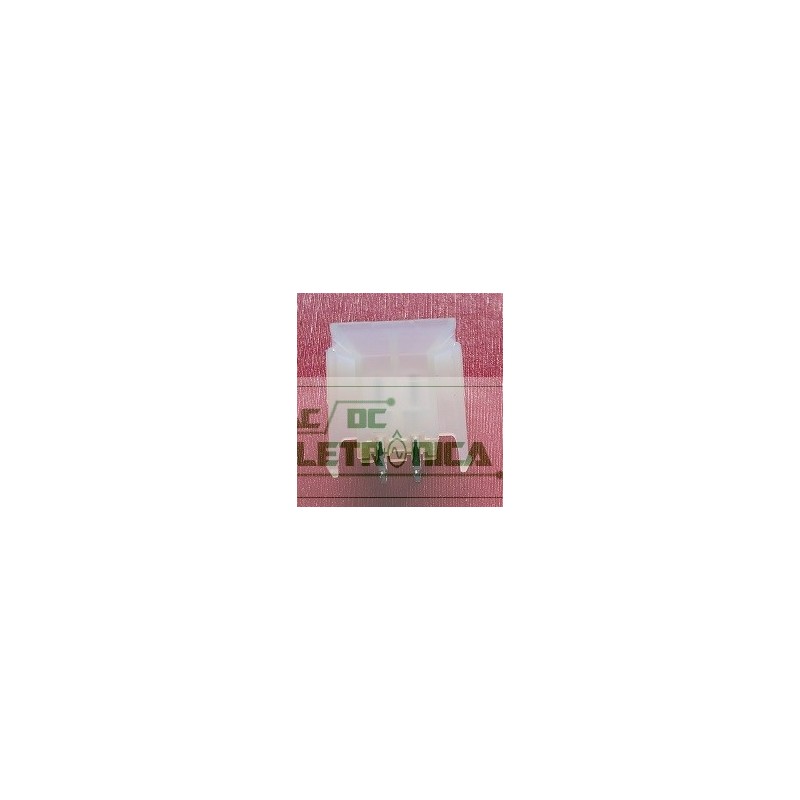

Conector 04 vias macho mini-fit 4,2mm PCB - PN 15246041

Conector 04 vias macho mini-fit 4,2mm PCB - PN 15246041

Serie 42440 molex
PN: A-42440-0411
Mini-Fit BMI Connectors
Description: Mini-Fit BMI Header, 4.20mm Pitch, Dual Row, Vertical, with Snap-in Plastic Peg PCB
Lock, 4 Circuits, PA Polyamide Nylon 6/6, UL 94V-2, Tin (Sn) Plating, without Drain
Holes

Certificação de Agência
CSA LR19980
UL E29179
Geral
Cabeçalhos PCB da Família de Produtos
Série 42440
Aplicativo de placa a placa, alimentação, conexão a placa
Comentários Atual = 13A max. por circuito quando o cabeçalho é acoplado a
um receptáculo carregado com o Crimpador 45750 Mini-Fit Plus HCS
Terminal Crimpado para fio 16 AWG., Veja produto Molex
especificação PS-45750-001 para informações adicionais sobre redução de corrente.
Visão geral Conectores Mini-Fit BMI
Nome do produto Mini-Fit BMI
UPC 800753534995
Fisica
Breakaway Não
Circuitos (Carregado) 4
Circuitos (máximo) 4
Cor - Resina Natural
Durabilidade (ciclos de acoplamento máximos) 30
Inflamabilidade 94V-2
Fio com capacidade de incandescência
Guia para acasalar parte sim
Travar a parte de acoplamento sim
Material - latão de metal
Material - estanho de acoplamento do chapeamento
Material - Estanho Terminação de Chapeamento
Material - Resina Nylon
Número de linhas 2
Orientação Vertical
Comprimento da Cauda PC 3,56mm
Localizador de PCBs Sim
Retenção de PCB Sim
Espessura do PCB - Recomendado 1.80mm
Bandeja do tipo de embalagem
Passo - Interface de Acasalamento 4.20mm
Chapeamento min - acoplamento 2.540µm
Chapeamento min - Terminação 2.540µm
Polarizado para acasalar parte sim
Polarizado para PCB Sim
Parcialmente Encoberto
