Flexi Loop adaptador Y

Referência FLA-YCON00002

Condição: Produto novo

Marca : Sick

2 Item Itens

Disponível.

Aviso: Últimas unidades!

Cálculo do Frete

Aguardando CEP

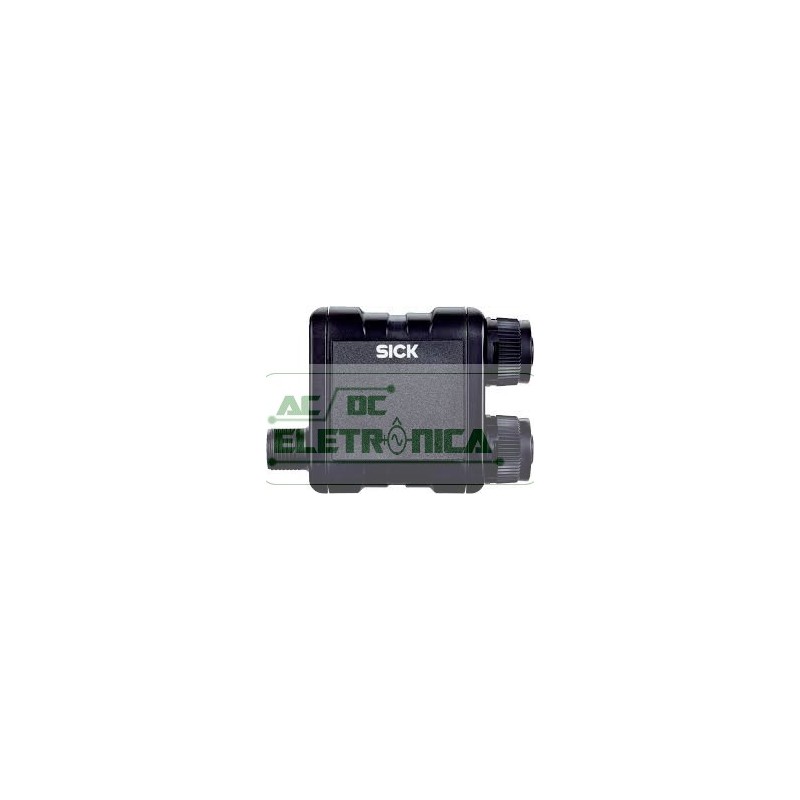

Flexi Loop adaptador Y

Marca : Sick

ID:2074734

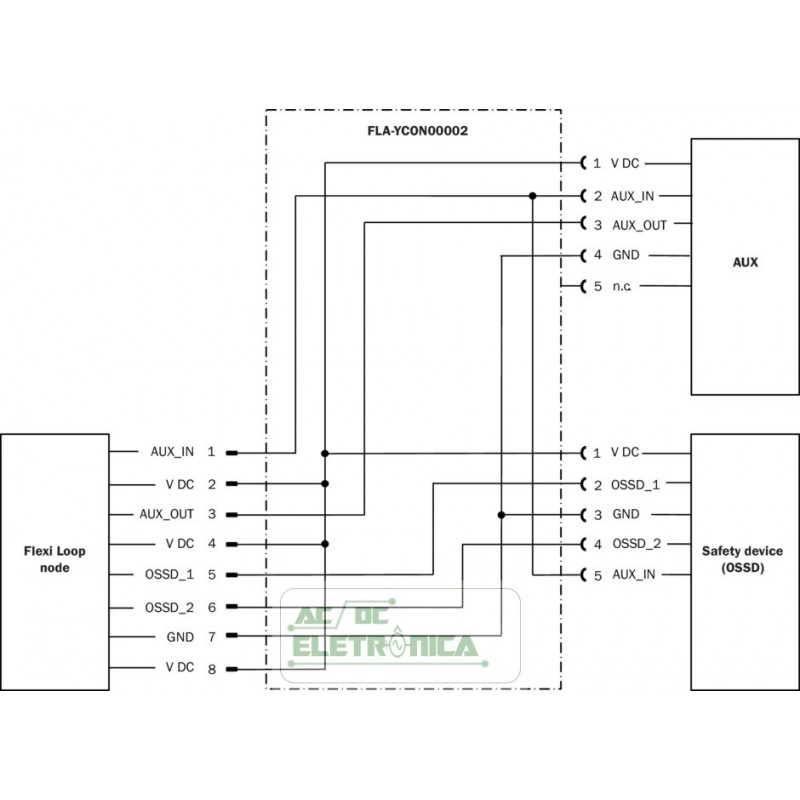

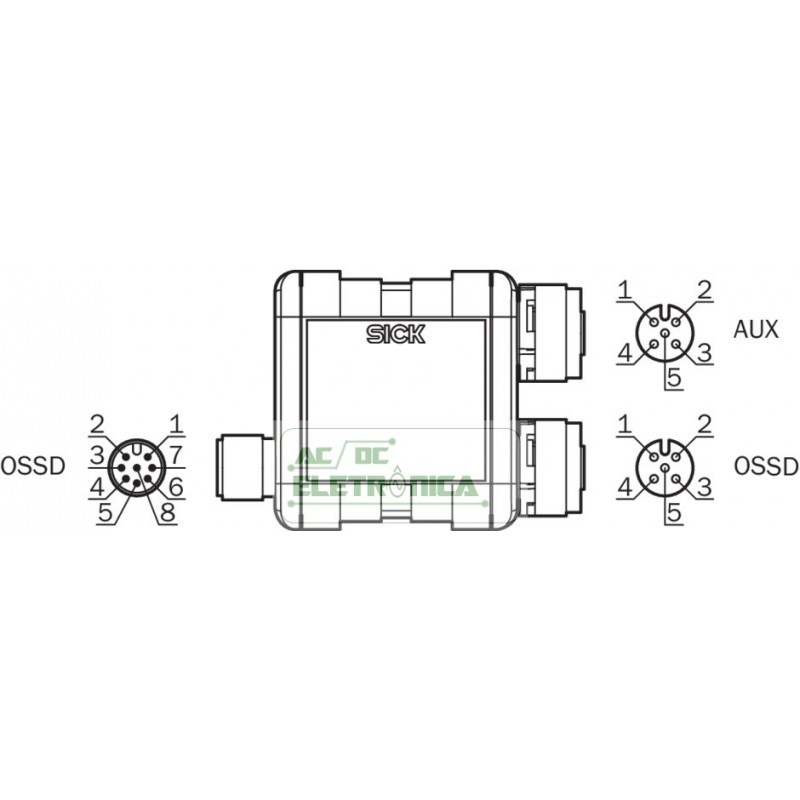

Pinagem

CONEXÃO	PINO	SINAL	DESCRIÇÃO	CODIFICAÇÃO DA COR CABO DE CONEXÃO
OSSD	1	AUX_IN	Entrada não segura	Branco
	2	VDC	Tensão de alimentação 24 V para dispositivo de segurança	Marrom
	3	AUX_OUT	Saída não segura	Verde
	4	VDC	Tensão de alimentação 24 V para dispositivo de segurança	Amarelo
	5	OSSD1	Entrada OSSD1	Cinza
	6	OSSD2	Entrada OSSD2	Pink
	7	GND	Tensão de alimentação GND para dispositivo de segurança	Azul
	8	VDC	Tensão de alimentação 24 V para dispositivo de segurança	Vermelho
–
AUX	1	VDC	Tensão de alimentação 24 V
	2	AUX_IN	Entrada não segura
	3	AUX_OUT	Saída não segura
	4	GND	Tensão de alimentação GND
	5	NC	Não conectado
–
OSSD	1	VDC	Tensão de alimentação 24 V para dispositivo de segurança	Marrom
	2	OSSD1	Entrada OSSD1	Branco
	3	GND	Tensão de alimentação GND para dispositivo de segurança	Azul
	4	OSSD2	Entrada OSSD2	Preto
	5	AUX_IN	Entrada não segura	Cinza
As cores indicadas valem para a utilização de cabos pré-confeccionado (sem garantia).
