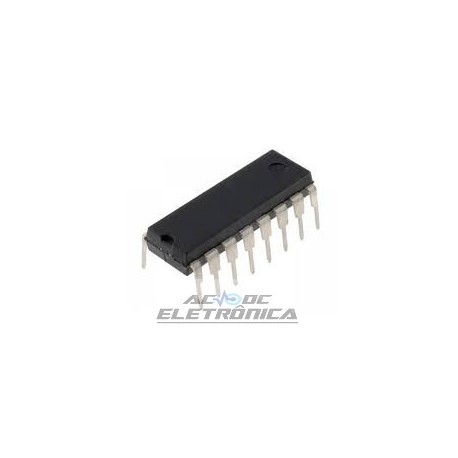

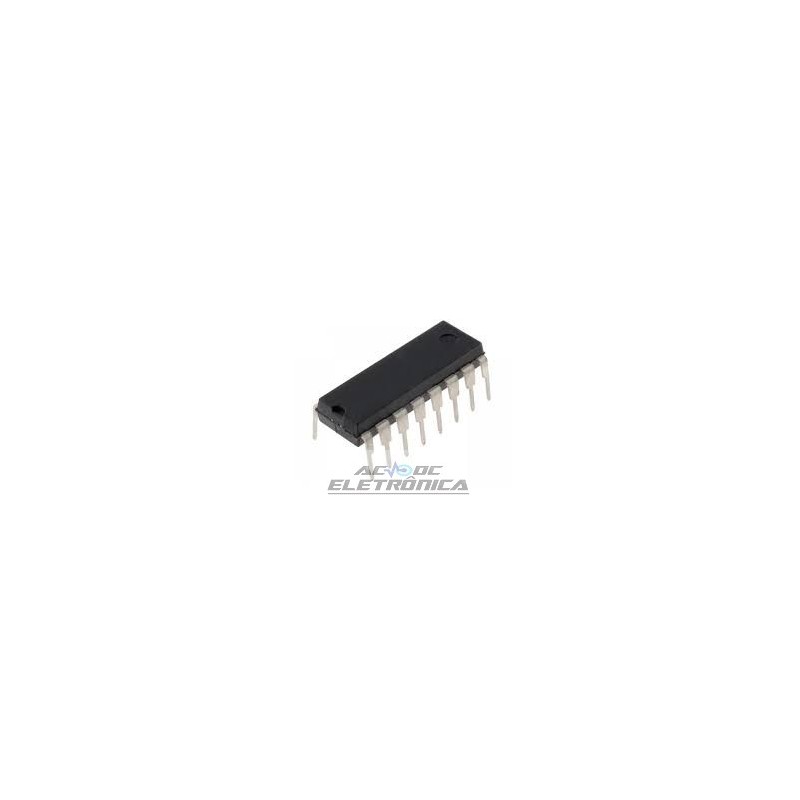

Circuito integrado SN74LS162

Circuito integrado SN74LS162

Synchronous Decade Counter (synchronous clear)
Este contador de década síncrono apresenta uma antecipação de carregamento interno para aplicação em projetos de contagem de alta velocidade.
A operação síncrona é fornecida com todos os flip-flops com clock simultâneo, para que as saídas sejam alteradas
coincidentes entre si quando instruídos pelas entradas de habilitação de contagem e pelo disparo interno. Este modo é operação
elimina os picos de contagem de saída normalmente associados a contadores assíncronos (clock de ondulação). UMA
A entrada de relógio tamponada aciona os quatro flip-flops na borda ascendente (positiva) da forma de onda de entrada do relógio. este
contador é totalmente programável; isto é, as saídas podem ser predefinidas para qualquer nível. Como a pré-configuração é síncrona,
um nível baixo na entrada de carga desativa o contador e faz com que as saídas concordem com os dados de configuração após o próximo
pulso de clock independentemente dos níveis das entradas de ativação. Transições de baixa para alta na entrada de carga devem ser evitadas
quando o relógio estiver baixo, se as entradas de habilitação estiverem altas antes ou durante a transição. A função clara é assíncrona e um
nível baixo na entrada de limpeza ajusta as quatro saídas do flip-flop para baixo após o próximo pulso de clock, independente dos níveis de
as entradas de ativação. Essa limpeza síncrona permite que o comprimento da contagem seja modificado facilmente conforme a decodificação
A contagem desejada pode ser realizada com uma porta NAND externa. A saída do gate é conectada à entrada clara para
limpar sincronicamente o contador para LLLL. Transições de baixa para alta na entrada clara devem ser evitadas quando o relógio
é baixo se as entradas de habilitação e carga estiverem altas antes ou durante a transição. O circuito “carry look-ahead” prevê
contadores em cascata para aplicativos síncronos de n bits sem obter mais. Instrumental em realizar este
função são duas entradas de habilitação de contagem e uma saída de transporte de ondulação. Ambas as entradas de habilitação de contagem (P e T) devem ser altas para
contar, e a entrada T é alimentada para frente para ativar a saída de transporte de ondulação. O ripple carry output assim habilitado produzirá um
pulso de saída de alto nível com duração aproximadamente igual à porção de alto nível da saída de controle de qualidade. Este alto nível
O pulso de transporte de ondulação de transbordamento pode ser usado para permitir estágios sucessivos em cascata. Transições de alto a baixo nível no
habilitar as entradas P ou T deve ocorrer somente quando a entrada do relógio estiver alta.
