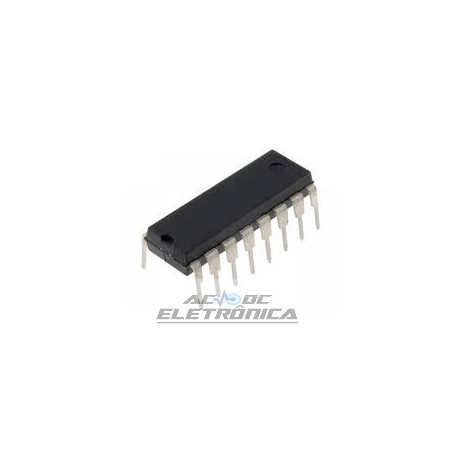

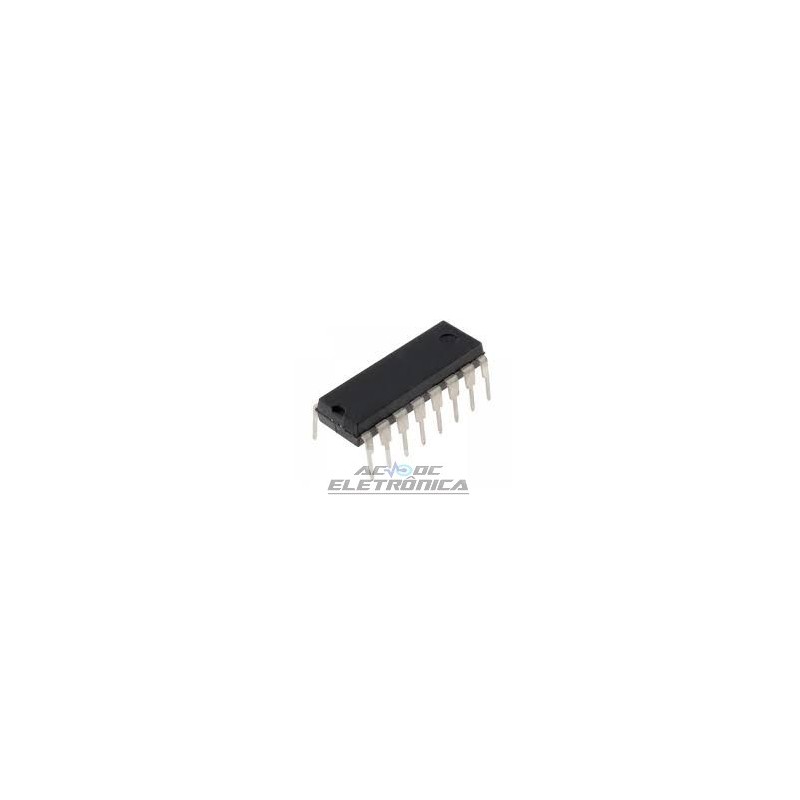

Circuito integrado SN74LS221

Circuito integrado SN74LS221

HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR
Cada multivibrador do LS221 possui uma transição negativa acionada
entrada e uma entrada acionada por transição positiva quer
que pode ser usado como uma entrada de inibição.
O disparo por pulso ocorre em um nível de voltagem e não está relacionado
tempo de transição do pulso de entrada. Circuito de entrada Schmitt-trigger para B
entrada permite o disparo sem jitter para entradas tão lentas quanto 1 volt / segundo,
fornecendo o circuito com excelente imunidade ao ruído. Uma alta imunidade
para o ruído VCC também é fornecido por circuitos de travamento interno.
Uma vez acionadas, as saídas são independentes de outras transições de
as entradas e são uma função dos componentes de temporização. A saída
pulsos podem ser terminados pela clara exclusão. Largura de pulso de entrada
pode ser de qualquer duração relativa à largura do pulso de saída. Pulso de saída
largura pode variar de 35 nanossegundos a um máximo de 70 s por
escolhendo componentes de temporização apropriados. Com Rext = 2,0 kO e Cext
= 0, um pulso de saída típico de 30 nanossegundos é alcançado. Aumento de produção
e os tempos de queda são independentes do comprimento do pulso.
A estabilidade da largura de pulso é obtida através de compensação interna e
é virtualmente independente do VCC e da temperatura. Na maioria das aplicações,
a estabilidade do pulso será limitada apenas pela precisão do sincronismo externo
componentes.
A operação sem jitter é mantida sobre a temperatura total e VCC
faixas para mais de seis décadas de capacidade de temporização (10 pF a 10
µF) e mais de uma década de resistência de temporização (2,0 a 100 kO
para o SN74LS221). Largura de pulso é definida pelo relacionamento:
tw (out) = CextRext ln 2.0 ˜ 0,7 Cext Rext; onde tW está em ns se o Cext estiver em
pF e Rext estão em kO. Se o corte de pulso não for crítico, capacitância até
1000 µF e resistência tão baixa quanto 1,4 kO podem ser usados. O alcance de
as larguras de pulso livres de jitter são estendidas se o VCC for de 5,0 V e 25 ° C
temperatura.
• SN74LS221 é um disparo duplo altamente estável
• Cancelar a limpeza finaliza o pulso de saída
• Pin Out é idêntico ao SN74LS123
