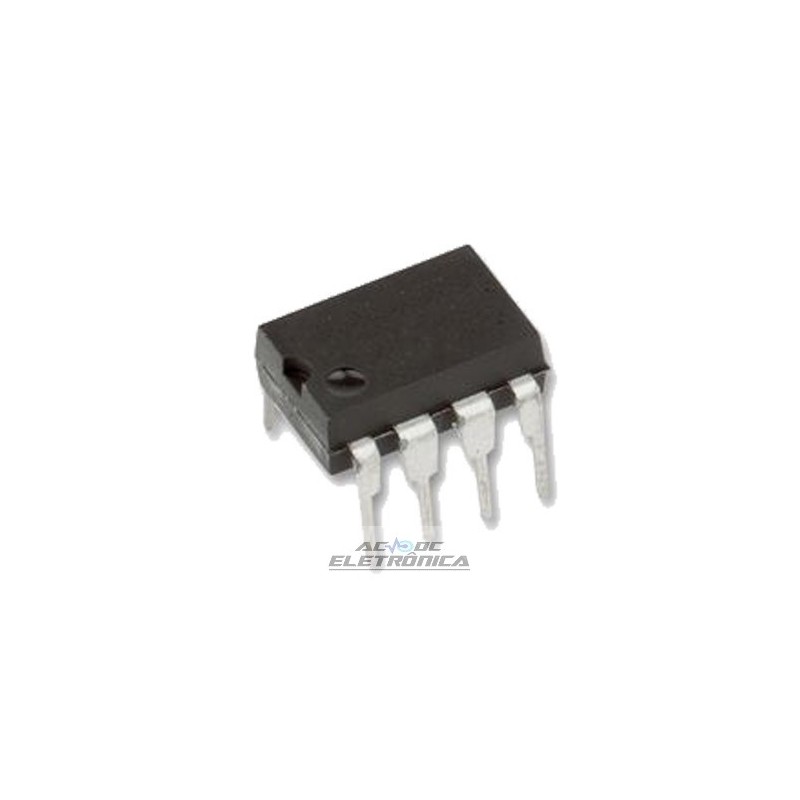

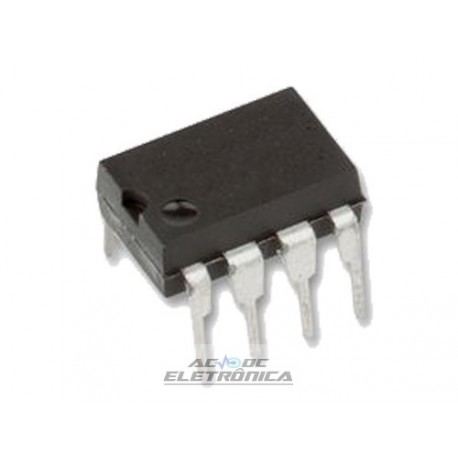

Circuito integrado SN75176 DIP

Circuito integrado SN75176 DIP

DIFFERENTIAL BUS TRANSCEIVE
? Transceptor Bidirecional
? Atende ou excede os requisitos de
Padrões ANSI EIA / TIA-422-B e ITU
Recomendação V.11
? Projetado para Transmissão Multiponto em
Longas linhas de ônibus em ambientes barulhentos
? Saída de driver e receptor de 3 estados
? Driver individual e receptor habilitados
? Entrada / Saída Positiva e Negativa Ampla
Faixas de tensão de barramento
? Capacidade de Saída do Driver ... ± 60 mA Max
? Proteção contra desligamento térmico
? Motorista Corrente Positiva e Negativa
Limitando
? Impedância de entrada do receptor. . . 12 kO Min
? Sensibilidade de Entrada do Receptor ... ± 200 mV
? Histerese de entrada do receptor. . . 50 mV Typ
? Opera a partir de uma única fonte de 5 V
? Requisitos de baixa potência
descrição
O transceptor de barramento diferencial SN75176A é um circuito integrado monolítico projetado para dados bidirecionais
comunicação em linhas de transmissão de ônibus multiponto. Ele é projetado para linhas de transmissão balanceadas e atende
Padrão ANSI EIA / TIA-422-B e Recomendação ITU V.11.
O SN75176A combina um driver de linha diferencial de 3 estados e um receptor de linha de entrada diferencial, ambos
operar a partir de uma única fonte de alimentação de 5 V. O driver e o receptor têm ativa-alta e ativa-baixa ativa,
respectivamente, que podem ser conectados externamente para funcionar como um controle de direção. O diferencial do motorista
as saídas e as entradas diferenciais do receptor são conectadas internamente para formar um barramento diferencial de entrada / saída (E / S)
portas projetadas para oferecer carga mínima ao barramento sempre que o driver for desativado ou VCC = 0. Esses
as portas apresentam amplas faixas de tensão de modo comum positivas e negativas, tornando o dispositivo adequado para linha de festa
aplicações.
O driver foi projetado para lidar com cargas de até 60 mA de dissipador ou corrente de fonte. O driver apresenta características positivas e
limitação de corrente negativa e desligamento térmico para proteção contra condições de falha de linha. Desligamento térmico é
projetado para ocorrer em uma temperatura de junção de aproximadamente 150 ° C. O receptor possui uma entrada mínima
impedância de 12 kO, uma sensibilidade de entrada de ± 200 mV e uma típica histerese de entrada de 50 mV.
O SN75176A pode ser usado em aplicações de linha de transmissão empregando o SN75172 e o SN75174
acionadores de linha diferenciais e receptores de linha diferencial quádruplos SN75173 e SN75175
