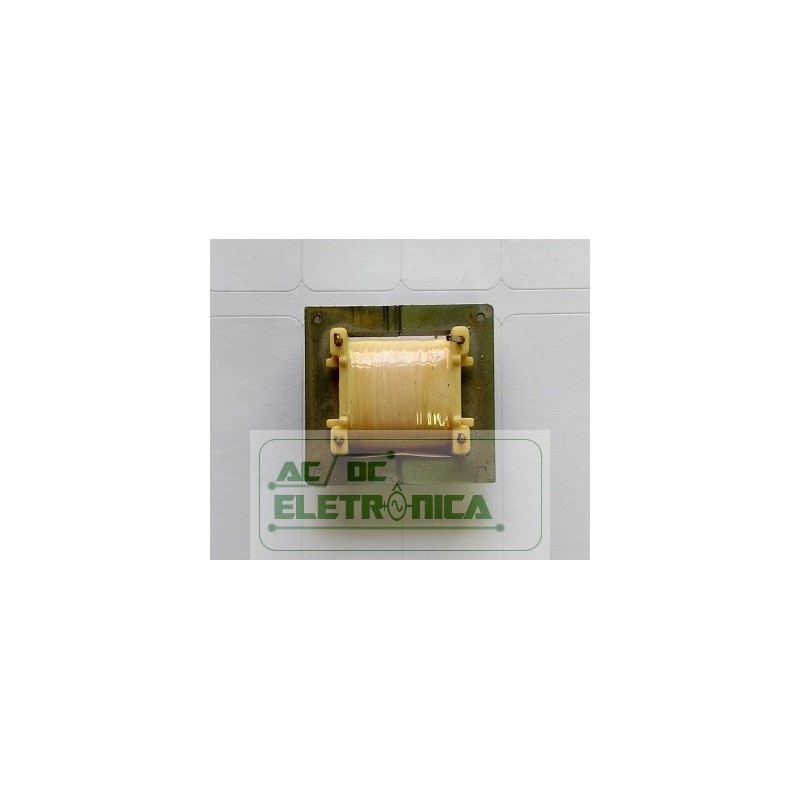

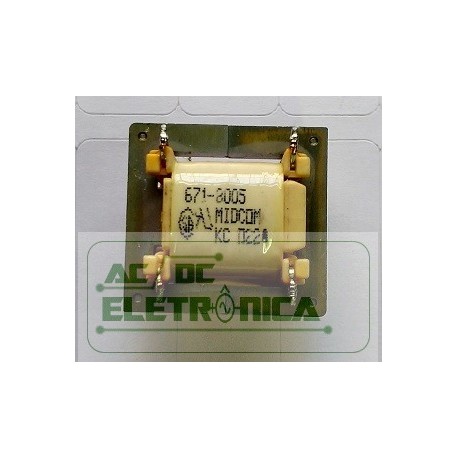

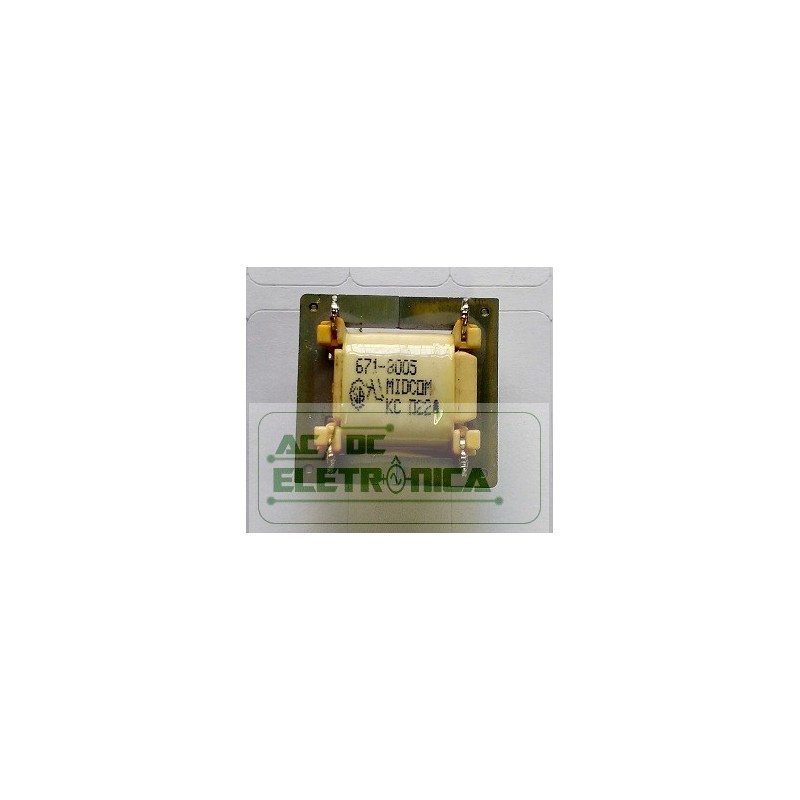

Transformador de modem 671-8005 Midcom

Transformador de modem 671-8005 Midcom

Transformador de acoplamento de modem
Características
Versão de alto desempenho de 671-8001
Tamanho pequeno, baixo perfil
Número do arquivo UL E99406
Número do arquivo CSA LR61218

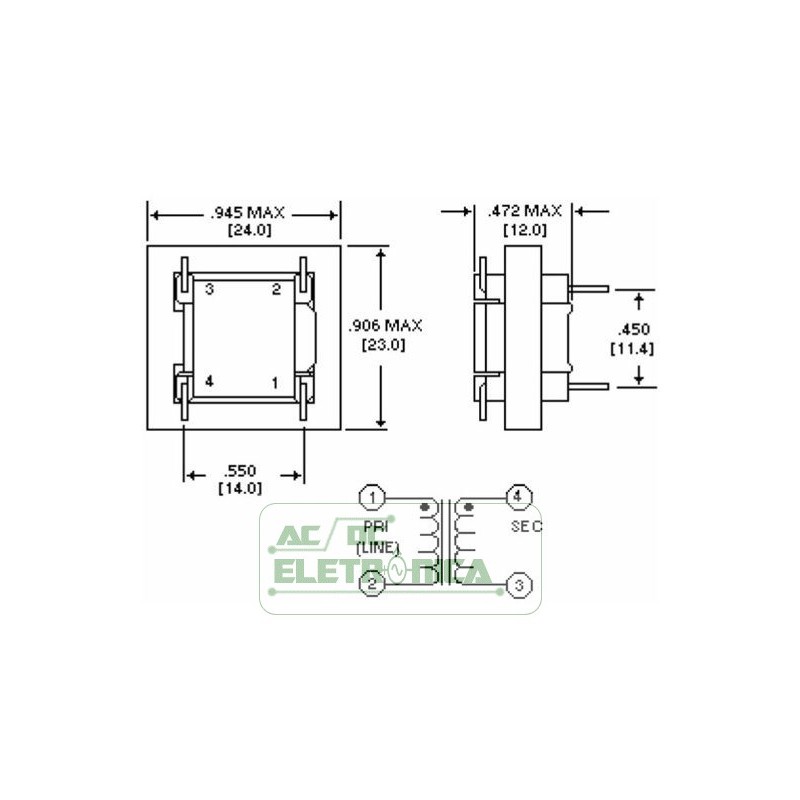

Especificações*
Projetado para refletir 600 ohms no PRI com 470 ohms
SEC.
Balanço Longitudinal:
60 dB no mínimo, 60 Hz a 1 kHz
40 dB no mínimo, 1 kHz a 4 kHz
D.C. Resistance:
PRI 108 ohms ± 10%
SEC 120 ohms ± 10%
Resposta de Freqüência: (ref. 1 kHz)
± 0,65 dB, 600 Hz a 3,5 kHz
± 2,5 dB, 300 Hz a 600 Hz
Teste dielétrico: 1250 VAC entre PRI e SEC
D.C. no PRI: 100 mADC no máximo
Taxa de Voltas (PRI: SEC): 1: 1 ± 2%
Perda de Inserção: 2,0 dB ± 0,5 dB a 1 kHz
