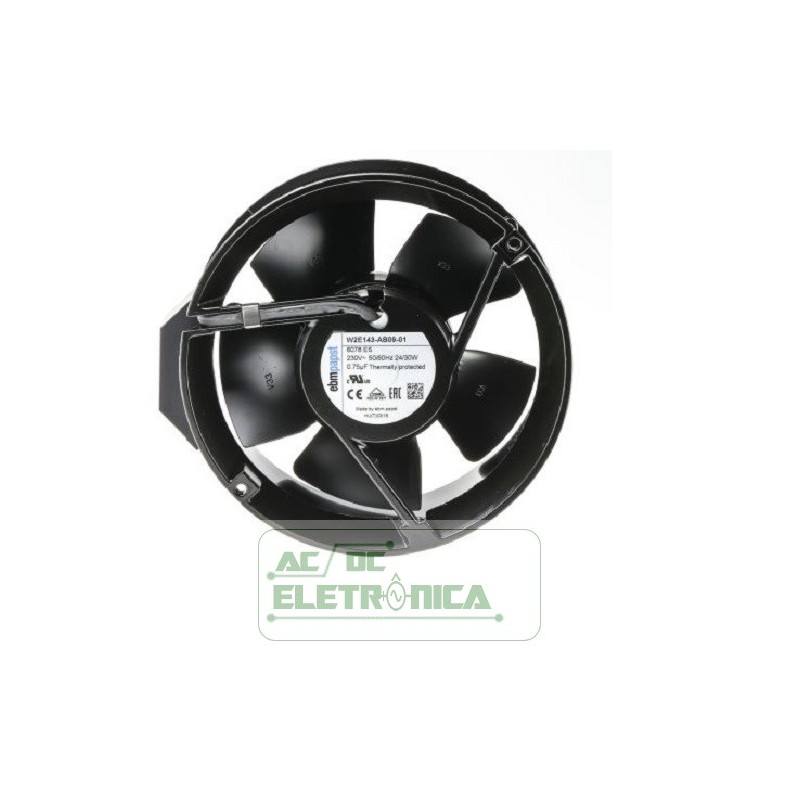

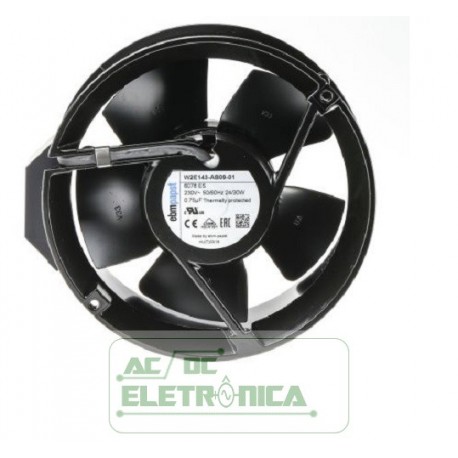

Ventilador axial 143mm 230vac - W2E143-AB09-01- ebmpapst

Ventilador axial 143mm 230vac - W2E143-AB09-01- ebmpapst
Digite W2E143-AB09-01
Motor M2E052-BF
Fase 1 ~
Tensão nominal VAC 230
Frequência Hz 50 60
Método de obtenção de dados fa fa
Válido para aprovação / padrão CE UL
Velocidade (rpm) min-1 2800 3300
Consumo de energia W 24 30
Sorteio atual A 0,12
Capacitor µF 0,75
Tensão do capacitor VDB 400
Capacitor padrão S0 (CE) S0 (CE)
Min. temperatura ambiente ° C -25 -25
Máx. temperatura ambiente ° C 60 75
Weight 0.91 kg

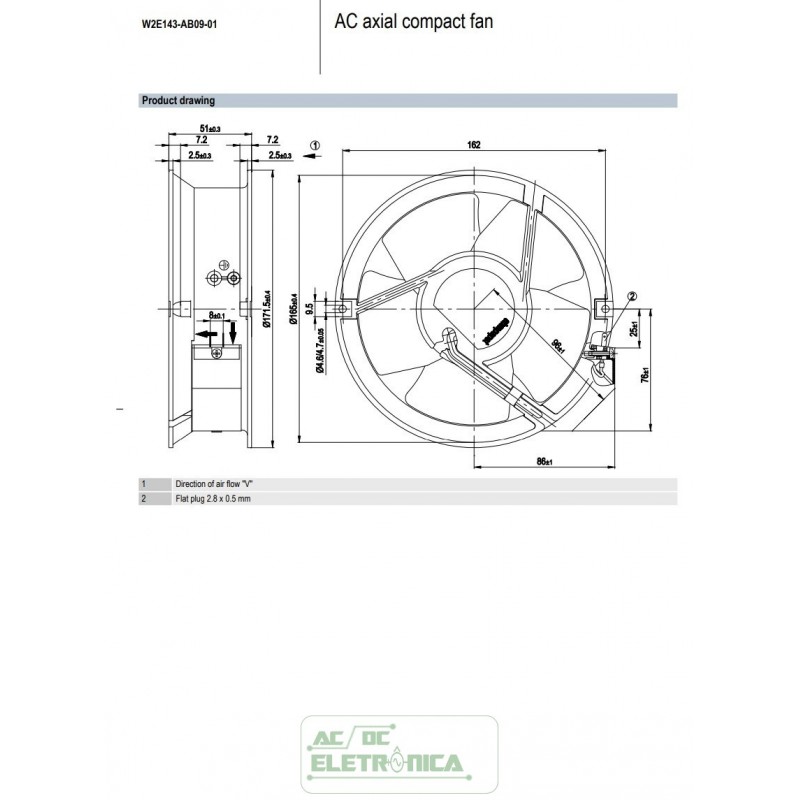

Fan size 143 mm
Rotor surface Rotor open, painted black
Blade material Sheet steel, painted black
Fan housing material Die-cast aluminum, painted black
Number of blades 5
Airflow direction "V"
Direction of rotation Counterclockwise, viewed toward rotor
Degree of protection IP20
Insulation class "B"
Max. permitted ambient temp.
for motor (transport/storage)
+ 80 °C
Min. permitted ambient temp. for
motor (transport/storage)
- 40 °C
Installation position Any
Condensation drainage holes None, open rotor
Mode S1
Motor bearing Ball bearing
Touch current according to IEC
60990 (measuring circuit Fig. 4,
TN system)
< 0.75 mA
Electrical hookup With plug
Motor protection Thermal overload protector (TOP) internally connected
Protection class I (with customer connection of protective earth)
Motor capacitor according to EN
60252-1 in safety protection class S0
Conformity with standards EN 60335-1; CE
Approval CCC; CSA C22.2 No. 113; UL 507; VDE; EAC
Peso 0,91 kg
Tamanho do ventilador 143 mm
Superfície do rotor Rotor aberto, pintado de preto
Material da lâmina Chapa de aço, pintada de preto
Material da caixa do ventilador Alumínio fundido, pintado de preto
Número de lâminas 5
Direção do fluxo de ar "V"
Sentido de rotação no sentido anti-horário, visto em direção ao rotor
Grau de proteção IP20
Classe de isolamento "B"
Máx. temperatura ambiente permitida
para motor (transporte / armazenamento)
+ 80 ° C
Min. temperatura ambiente permitida pra
motor (transporte / armazenamento)
- 40 ° C
Posição de instalação Qualquer
Orifícios de drenagem de condensação Nenhum, rotor aberto
Modo S1
Rolamento do motor Rolamento de esferas
Corrente de toque de acordo com IEC
60990 (circuito de medição Fig. 4,
Sistema TN)
<0,75 mA
Conexão elétrica com plugue
Proteção do motor Protetor de sobrecarga térmica (TOP) conectado internamente
Classe de proteção I (com conexão do cliente de aterramento de proteção)
Capacitor do motor de acordo com EN
60252-1 na classe de proteção de segurança S0
Conformidade com as normas EN 60335-1; CE
Aprovação CCC; CSA C22.2 No. 113; UL 507; VDE; EAC
