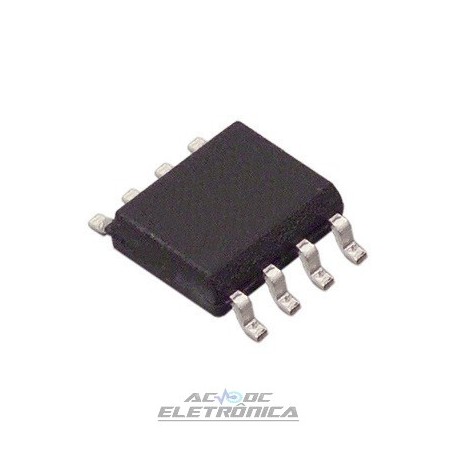

Circuito integrado MC33078P SMD

Circuito integrado MC33078P SMD

DUAL/QUAD LOW NOISE OPERATIONAL AMPLIFIERS

AMPLIFICADORES OPERACIONAIS DUPLO / QUAD BAIXO RUÍDO

A série MC33078 / 9 é uma família de amplificadores monolíticos de alta qualidade
empregando tecnologia bipolar com conceitos inovadores de alto desempenho para
aplicações de qualidade de áudio e processamento de sinais de dados. Essa família
incorpora o uso de transistores de entrada PNP de alta freqüência para produzir
amplificadores exibindo ruído de baixa voltagem de entrada com largura de banda de alto ganho
produto e taxa de variação. O estágio de saída todo NPN não exibe faixa morta
distorção de crossover, grande oscilação de tensão de saída, excelente fase e ganho
margens, baixa impedância de saída de alta frequência de malha aberta e simétrica
fonte e afundar o desempenho da frequência CA.
A família MC33078 / 9 oferece versões de amplificador duplo e quad,
testado sobre a faixa de temperatura automotiva e disponível no plástico
Pacotes DIP e SOIC (sufixos P e D).
• Operação de Alimentação Dupla: ± 5,0 V a ± 18 V
• Ruído de Baixa Tensão: 4,5 nV / Hz
• Baixa Tensão Offset de Entrada: 0,15 mV
• Baixo T.C. de tensão de entrada de deslocamento: 2,0 µV / ° C
• Distorção Harmônica Total Baixa: 0,002%
• Produto de Largura de Banda de Alto Ganho: 16 MHz
• Alta Taxa de Slew: 7,0 V / µs
• Ganho CA Alto de Loop Aberto: 800 @ 20 kHz
• excelente estabilidade de frequência
• Balanço de tensão de saída grande: +14,1 V / –14,6 V
• Diodos ESD fornecidos no Inpu
