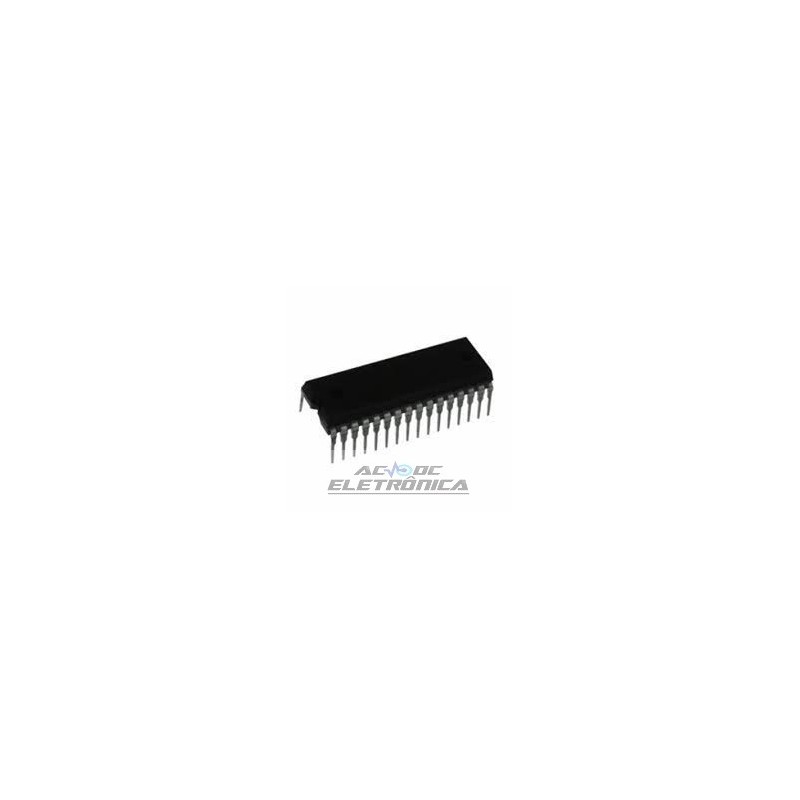

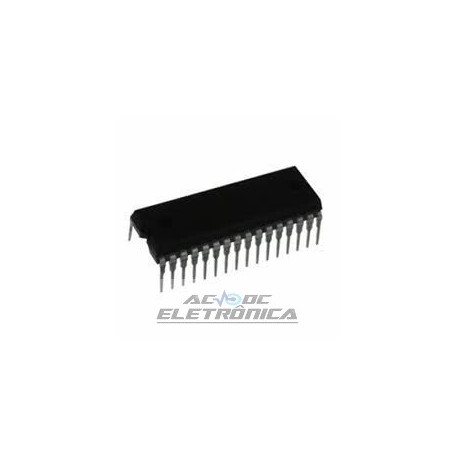

Circuito integrado MM1311A

Circuito integrado MM1311A

MM1311A
Este IC é um comutador AV de 1 entrada de 4 entradas com I2
C controle, desenvolvido para uso em televisores.
Características
1. Controle serial por I2
C BUS.
2. 4 entradas, 1 saída.
3. Os interruptores do sistema de vídeo e áudio podem ser controlados independentemente.
4. Amplificador de 6 dB embutido no sistema de vídeo.
5. Circuito Y / C MIX embutido.
6. O endereço do escravo pode ser alterado: 90H ou 92H.
7. Áudio muting possível por pino externo.
8. Mantém alta impedância mesmo quando I2
A linha de alimentação da linha C BUS (SDA, SCL) está desligada.
9. Função de discriminação de 3 valores incorporada.
10.On-chip power ON função de reset.
11. Dois tipos de impedância de entrada de áudio: 60kO e 30kO.
MM1311AD: 60kO MM1311BD: 30kO
Pacote
SDIP-32A (MM1311AD, MM1311BD)
Aplicações
1. Televisão
2. Outro equipamento de vídeo
