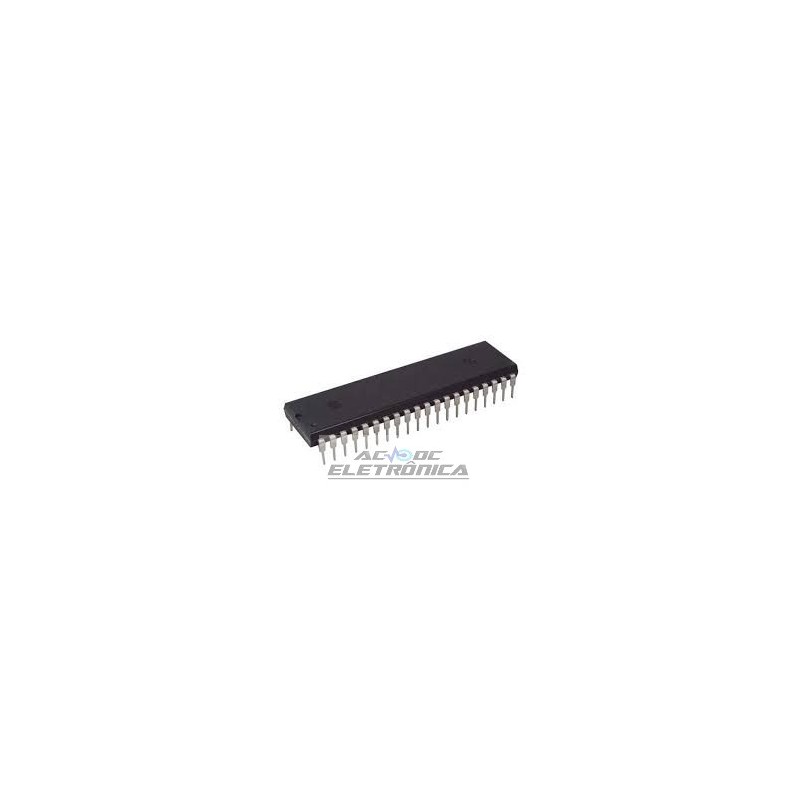

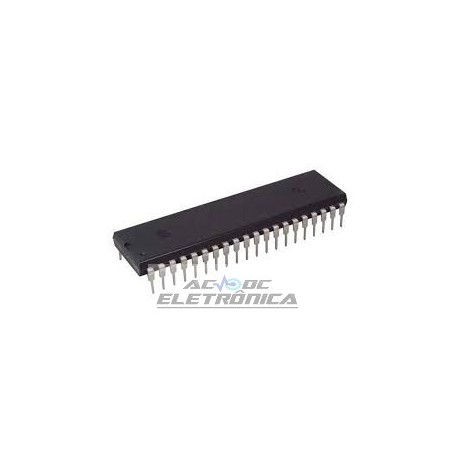

Circuito integrado MM5453N

Circuito integrado MM5453N

MM5452/MM5453 Liquid Crystal Display Drivers
1 DESCRIÇÃO DE CARACTERÍSTICAS2 O MM5452 e o MM5453 é um circuito integrado monolítico que utiliza • entrada de dados serialPorta de metal CMOS, modo de realce de baixo limiar• Nenhum sinal de carga requerido. Está disponível em um pacote PDIP de 40 pinos. o• O chip DATA ENABLE (MM5452/53) pode controlar até 32 segmentos de LCD e pode serAmpla operação da fonte de alimentação em paralelo para aumentar esse número. O chip écapaz de conduzir um display de 7 segmentos de 4 ½ dígitos com• Compatibilidade TTL interface mínima entre a exibição e os dados• 32 ou 33 saídas de fonte.• Capacidade Alfanumérica e Gráfico de Barras O MM5452/53 armazena dados de exibição em travas depois de• Capacidade de operação em cascata com clock e mantém os dados até novos dados de exibiçãoé recebido.APLICAÇÕES• COPS ™ ou exibições de microprocessador• Indicador de Controle Industrial• Relógio Digital, Termômetro, Contador,Voltímetro• Leituras de instrumentação• Displays remotos
O MM5452 foi especificamente projetado para operar monitores de 4 segmentos de 4 ½ dígitos com interface mínima
exibição e a fonte de dados. A transferência de dados de série da fonte de dados para o driver de exibição é realizada com 2
sinais, dados seriais e relógio. Como o MM5452/53 não contém um gerador de caracteres, a formatação do
as informações do segmento devem ser feitas antes de inserir os dados no MM5452/53. Usando um formato de um "1" líder
seguido pelos 32 bits de dados permite a transferência de dados sem um sinal de carga adicional. Os 32 bits de dados estão travados
depois que o 36º relógio estiver concluído, fornecendo, assim, um acionamento direto não multiplexado para a tela. As saídas mudam apenas se
os bits de dados seriais diferem do tempo anterior.
