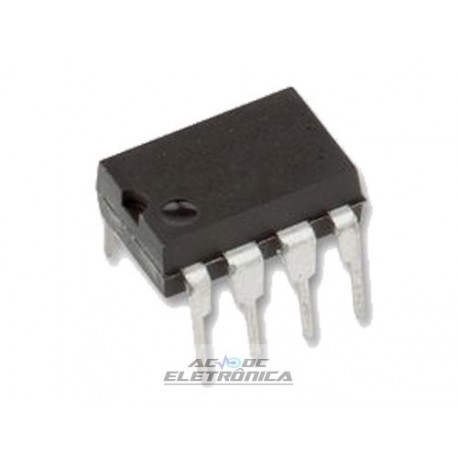

Circuito integrado TLC272CP

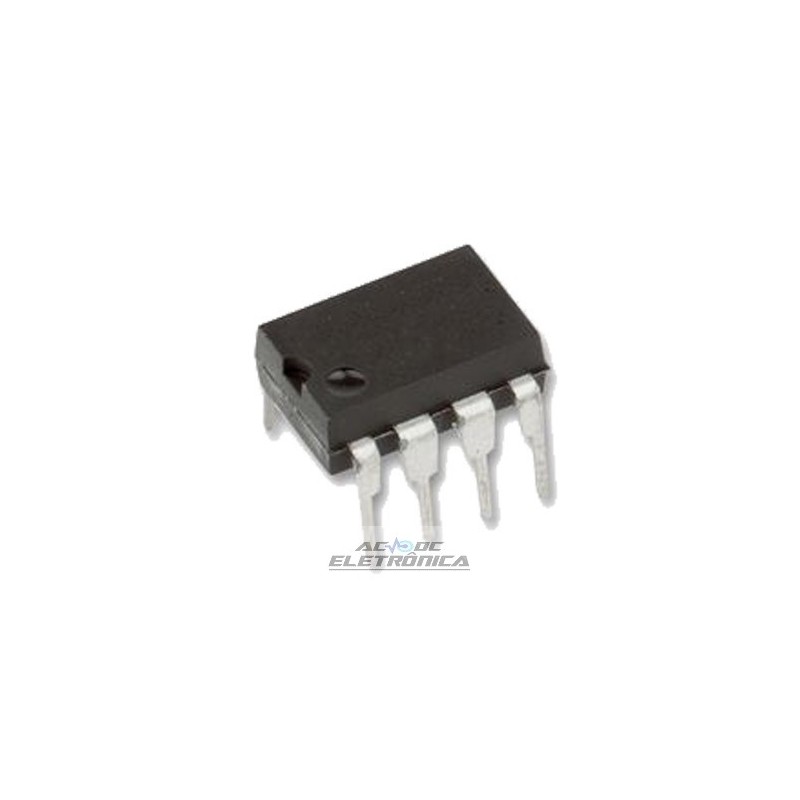

Circuito integrado TLC272CP

LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS

Tensão Offset Aparada:
TLC277. . . 500 µV Max a 25 ° C,
VDD = 5 V
Deslocamento de voltagem de entrada ... Normalmente
0,1 µV / mês, incluindo os primeiros 30 dias
Ampla faixa de voltagens de suprimento
Faixa de temperatura especificada:
0 ° C a 70 ° C. . . 3 V a 16 V
–40 ° C a 85 ° C. . . 4 V a 16 V
–55 ° C a 125 ° C. . . 4 V a 16 V
Operação de suprimento único
Intervalo de tensão de entrada de modo comum
Estende-se abaixo do trilho negativo (C-sufixo,
Tipos I-Suffix)
Baixo ruído ... Normalmente 25 nV / vHz em
f = 1 kHz
Faixa de tensão de saída inclui negativo
Trilho
Alta impedância de entrada. . . 1012 O tipo
Circuitos de proteção contra descargas eletrostáticas
Opção de pacote de estrutura pequena também
Disponível em fita e bobina
Imunidade Latch-Up Projetada
descrição
A dupla precisão TLC272 e TLC277
amplificadores operacionais combinam uma ampla gama de
classes de tensão offset de entrada com baixa tensão de offset
desvio, alta impedância de entrada, baixo ruído e velocidades
aproximando-se do BiFET de uso geral
dispositivos.
Estes dispositivos usam instrumentos de Texas porta de silício
Tecnologia LinCMOS®, que oferece compensação
estabilidade de tensão que excede em muito a estabilidade
disponível com processos convencionais de metal-gate.
A impedância de entrada extremamente alta, baixa polarização
correntes, e altas taxas de variação tornam esses custos
dispositivos ideais para aplicações que
anteriormente reservado para BiFET e NFET
produtos. Quatro graus de tensão offset estão disponíveis
(Sufixo C e I-sufixo), variando do
TLC272 de baixo custo (10 mV) ao TLC277 de alta precisão (500 µV). Estas vantagens, em combinação com boas
rejeição de modo comum e rejeição de tensão de alimentação, fazem destes dispositivos uma boa escolha para novos
projetos de última geração, bem como para atualizar projetos existentes.
