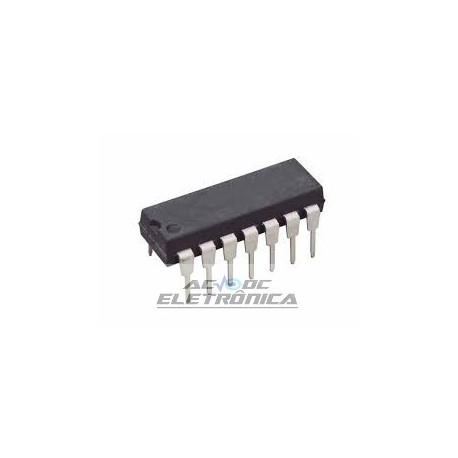

Circuito integrado TLC274CN

Circuito integrado TLC274CN

AMPLIFICADORES OPERACIONAIS DO QUAD DA PRECISÃO DE LINCMOSE

Tensão Offset Aparada:
TLC279. . . 900 µV Max a 25 ° C,
VDD = 5 V

Deslocamento de voltagem de entrada ... Normalmente
0,1 µV / mês, incluindo os primeiros 30 dias

Ampla faixa de voltagens de suprimento
Faixa de temperatura especificada:
0 ° C a 70 ° C. . . 3 V a 16 V
–40 ° C a 85 ° C. . . 4 V a 16 V
–55 ° C a 125 ° C. . . 4 V a 16 V

Operação de suprimento único

Intervalo de tensão de entrada de modo comum
Estende-se abaixo do trilho negativo (C-sufixo
e versões de sufixo-I

Baixo ruído ... Normalmente 25 nV / vHz
em f = 1 kHz

Faixa de tensão de saída inclui negativo
Trilho

Impedância de entrada alta. . . 1012 Tipo

Circuitos de proteção contra descargas eletrostáticas

Opção de pacote de estrutura pequena também
Disponível em fita e bobina

Imunidade Latch-Up Projetada
descrição
O quad operacional TLC274 e TLC279
amplificadores combinam uma ampla gama de offset de entrada
graus de tensão com desvio de tensão baixa offset, alta
impedância de entrada, baixo ruído e velocidades
aproximando-se do BiFET de uso geral
dispositivos.
Esses dispositivos usam a Texas Instruments
LinCMOS de porta de silício? tecnologia, que
oferece estabilidade de tensão de offset que excede
estabilidade disponível com metal-gate convencional
processos.
A impedância de entrada extremamente alta, baixa polarização
correntes e altas taxas de
dispositivos econômicos, ideais para aplicações que
foram anteriormente reservados para o BiFET e
Produtos NFET. Quatro graus de tensão de offset são
disponível (sufixo-C e sufixo-I), variando de
do TLC274 de baixo custo (10 mV) à alta precisão
TLC279 (900 µV). Essas vantagens, em
combinação com boa rejeição de modo comum
e rejeição da tensão de alimentação, faça estes dispositivos
uma boa escolha para novos designs de última geração
bem como para a atualização existente
