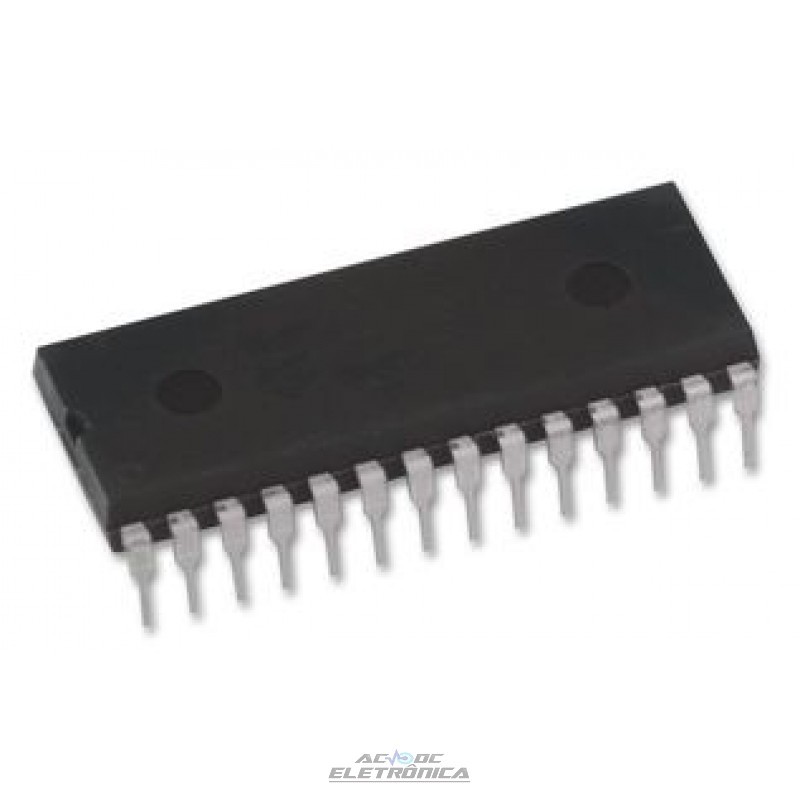

Circuito integrado U2510

Circuito integrado U2510

All-Band AM/FM Receiver and Audio Amplifier

Descrição
O U2510B é um AM / FM bipolar integrado de um chip
circuito de rádio. Ele contém um front-end FM com
pré-amplificador, FM IF e demodulador, um AM completo
receptor, um amplificador AF e um interruptor de modo para AM, FM
e fita. Este circuito é projetado para rádios-relógios e
gravadores de rádio-cassetes portáteis.
Características
Comportamento de sinal forte FM superior usando RF AGC
Mudo suave e HCC para diminuir o ruído entre estações
no modo FM
Excelente desempenho AFC (nível controlado, ambos
polaridades disponíveis)
Indicador de nível (drive LED) para AM e FM
Controle de modo DC: AM, FM e fita
Ampla faixa de tensão de alimentação e baixa corrente quiescente
Alta potência de saída AF: 1 W
Controle de volume eletrônico
Controle eletrônico de largura de banda AF (agudos e altos cortes)
Estágio de saída para fone de ouvido e alto-falante
