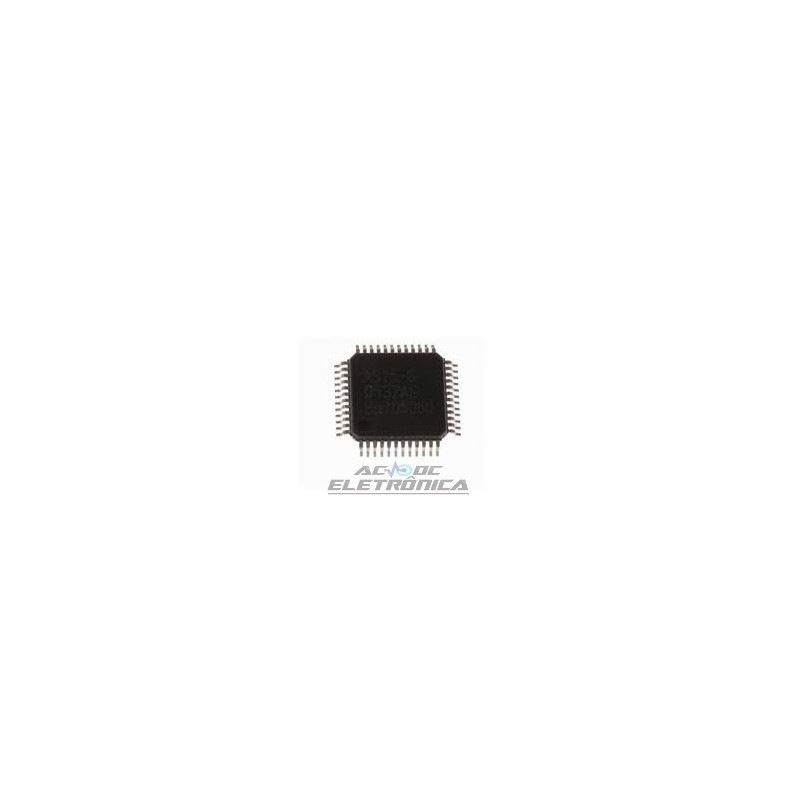

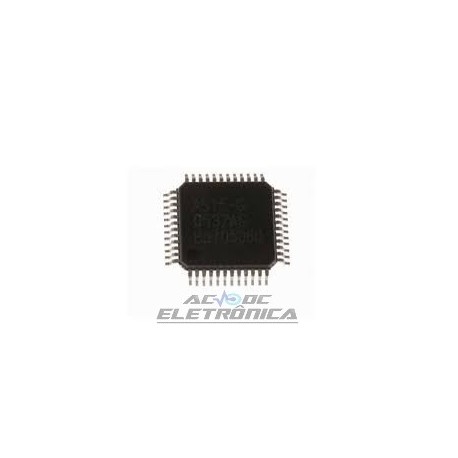

Circuito integrado UPD16315GB SMD

Circuito integrado UPD16315GB SMD

1/4- to 1/12-DUTY FIP(VFD) CONTROLLER/DRIVER

DESCRIÇÃO
  O µPD16315 é um controlador / driver FIP (Painel Indicador Fluorescente ou Display Fluorescente a Vácuo) que é acionado
1 / 4- a 1 / 12- fator de trabalho. Consiste em 16 linhas de saída de segmento, 4 linhas de saída de grade, 8 linhas de saída de segmento / grade,
memória de exibição, um circuito de controle e um circuito de varredura de chave. Os dados de série são inseridos no µPD16315 através de um serial de três linhas
interface. Este controlador / driver FIP é ideal como um dispositivo periférico para um microcomputador de chip único.
CARACTERÍSTICAS
• Vários modos de exibição: 16 segmentos e 12 dígitos a 24 segmentos e 4 dígitos
• digitalização chave: matriz 16 x 2
• circuito de escurecimento: 8 passos
• Saída de tensão de alta resistência: VDD - 35 V MAX.
• Portas LED: 4 canais, 20 mA MAX.
• Nenhum resistor externo necessário para as saídas do driver: Saída de dreno aberto P-ch + saída do resistor pull-down
