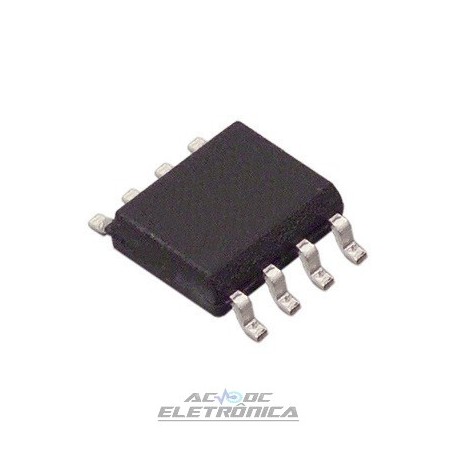

Circuito integrado UCC38083D

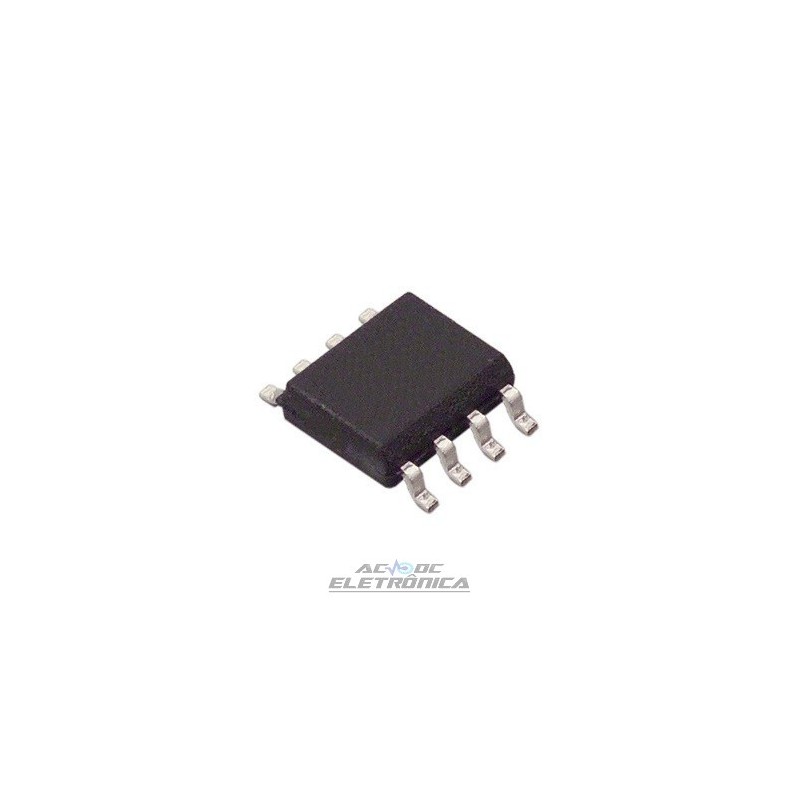

Circuito integrado UCC38083D

8-PIN CURRENT MODE PUSH-PULL PWM CONTROLLERS WITH PROGRAMMABLE SLOPE COMPENSATION

Compensação de Slope Programável
 Soft-Start Interno no UCC38083 / 4
 Limitação de Corrente Ciclo-a-Ciclo
 Corrente de Partida Baixa de 120 µA e 1,5 mA
Corrente de Corrida Típica
 Único componente externo oscilador
Programável de 50 kHz a 1 MHz
Estágio de saída dupla Totem-Pole de alta corrente
Drives Push-Pull Configuração com 1-A Sink
e capacidade de fonte de 0,5-A
Transistor de Descarga do Sensor de Corrente para
Melhore a resposta dinâmica
Referência do Bandgap Internamente Aparado
 Bloqueio de Subtensão com Histerese
APLICAÇÕES
 Fontes de alimentação de modo de alta eficiência
 Conversores dc-para-dc de telecomunicações
 Módulos de Potência de Ponto de Carga ou Ponto-de-Uso
 Push-Pull e meia ponte de baixo custo
Aplicações

DESCRIÇÃO
O UCC38083 / 4/5/6 é uma família de largura de pulso BiCMOS
controladores de modulação (PWM) para dc-para-dc ou off-line
potência de comutação de modo de corrente de frequência fixa
suprimentos. Os estágios de saída dupla são configurados para o
topologia push-pull. Ambas as saídas mudam para metade
freqüência do oscilador usando um flip-flop alternado. O morto
O tempo entre as duas saídas é tipicamente de 110 ns, limitando
o ciclo de trabalho de cada produto para menos de 50%.
A nova família UCC3808x é baseada no UCC3808A
arquitetura. As principais diferenças incluem a adição
de uma rampa de compensação de inclinação programável para o
sinal e a remoção do amplificador de erro. O atual
fluindo para fora do pino ISET através de um resistor externo
é monitorado internamente para definir a magnitude da inclinação
função de compensação. Este dispositivo também inclui um
transistor de descarga interna do pino CS ao terra,
que é ativado em cada ciclo de clock após o pulso ser
terminado. Isso descarrega qualquer capacitância do filtro
o pino CS durante cada ciclo e ajuda a minimizar o filtro
valores de capacitores e atraso no sentido atual.
Os dispositivos UCC38083 e UCC38084 têm um
tempo de intervalo de partida suave típico de 3,5 ms, enquanto
UCC38085 eo UCC38086 tem menos de 100 µs para
aplicações onde o soft-start interno não é desejado.
Os dispositivos UCC38083 e UCC38085 têm o
limiares de ligar / desligar de 12,5 V / 8,3 V, enquanto
UCC38084 e o UCC38086 tem o ligar / desligar
limiares de 4.3 V / 4.1 V. Cada dispositivo é oferecido em 8 pinos
TSSOP (PW), SOIC de 8 pinos (D) e PDIP de 8 pinos (P)
pacotes
