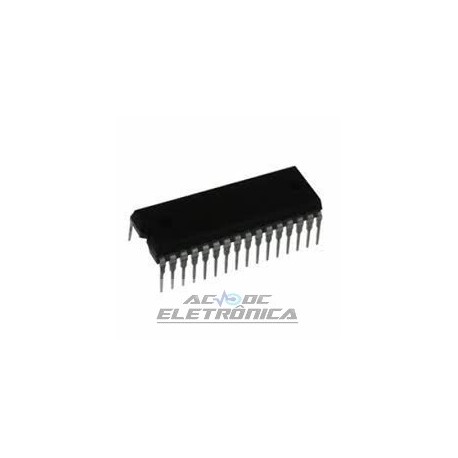

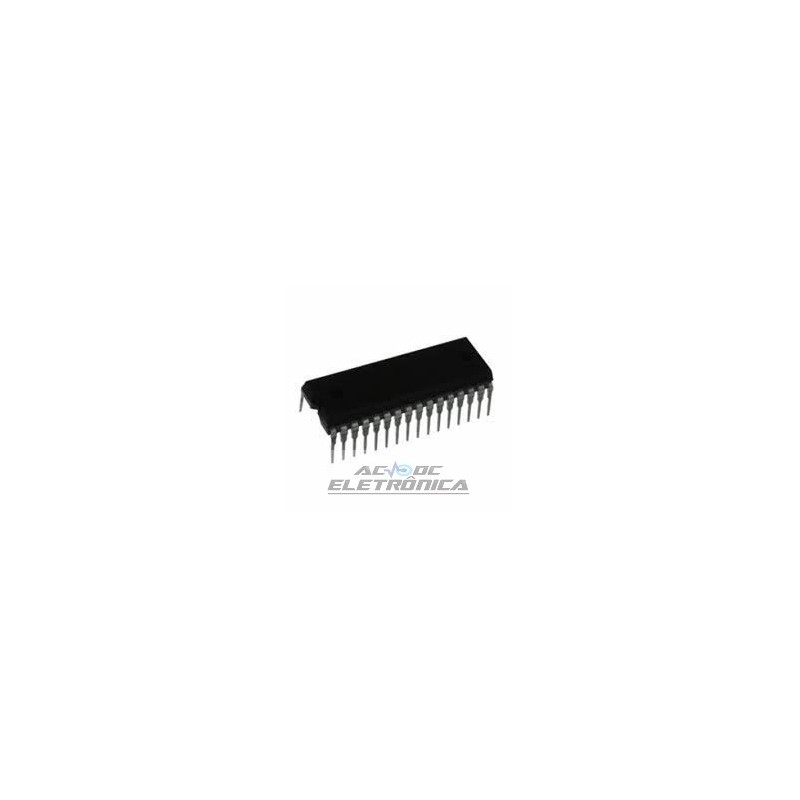

Circuito integrado U438 - S3C70F4X49-AVB4

Circuito integrado U438 - S3C70F4X49-AVB4

O microcontrolador CMOS de chip único S3C70F2 / C70F4 foi projetado para alto desempenho usando o mais novo núcleo de CPU de 4 bits da Samsung, o SAM47 (Samsung Arrange)

Memória
• 512 × 4-bit de memória de dados (RAM)
• Memória de programa de 2048 × 8 bits (ROM): S3C70F24096 × Memória de programa de 8 bits (ROM): Pinos de E / S S3C70F424
• I / O: 18 pinos, incluindo 8 pinos de alta corrente
• Somente entrada: 6 pinosComparador
Modo de 4 canais: Referência interna (resolução de 4 bits) Tensão de referência variável de 16 etapas
• Modo de 3 canais: Referência externa150 mV de resolução (pior caso) Temporizador básico de 8 bits
• temporizador de intervalo programável
• Timer / Contador de relógio de 8 bits Timer / Contador 0 • Temporizador de intervalo programável • Função do contador de eventos externoTimer do temporizador / contador para o temporizador TCLO0
• Geração de intervalo de tempo: 0,5 s, 3,9 ms a 4,19 MHz
• 4 saídas de frequência para Interface Serial I / O BUZ pin8-bit
• modo de transmissão / recepção de 8 bits
• modo somente de recepção de 8 bits
• Primeira mesa de seleção de transmissão LSB-first ou MSB-first
• Fonte de relógio interno ou externo.
• Suporta transferência de dados serial de 16 bits em formatos arbitrários.
• Dois vetores de interrupção externos
• Três vetores internos de interrupção
• Duas quase-interrupções Estrutura de E / S Mapeada em Memória • Banco de memória de dados 15Dois Modos de Desligamento
• Modo inativo: somente o clock da CPU para
• Modo de parada: O relógio do sistema paraOs FONTES DE CONSTRUÇÃO • Cristal, cerâmica para relógio do sistema
• Cristal / cerâmica: 0,4 - 6,0 MHz
• Circuito divisor do clock da CPU (por 4. 8 ou 64) Tempos de Execução da Instrução
• 0,95, 1,91, 15,3 µs a 4,19 MHz
• 0,67, 1,33, 10,7 µs a 6,0 MHz Temperatura de Operação
• - Faixa de tensão de COperating de 40 ° C a 85 °
• 1,8 V a 5,5 VPackage Tipo
• 30 SDIP, 32 SOP
