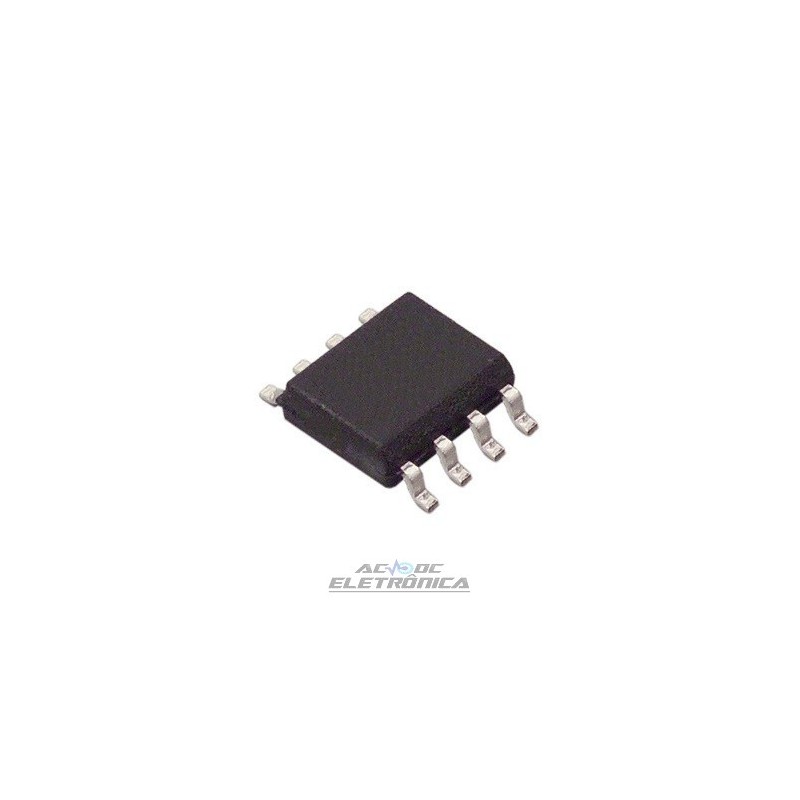

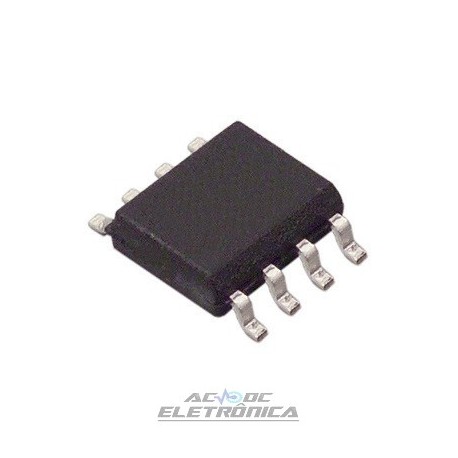

Circuito integrado UC2843 SMD

Circuito integrado UC2843 SMD

CURRENTMODE PWM CONTROLLER

. OTIMIZADO PARA OFF-LINE E DC PARA DC
CONVERSORES
. CORRENTE DE START-UP BAIXA (<1 mA)
. COMPENSAÇÃO AUTOMÁTICA DE AVANÇO PARA A FRENTE
. LIMITAÇÃO DE PULSO-POR-PULSECURRENT
. CARACTERÍSTICAS DE RESPOSTA DE CARGA APRIMORADAS
. LOCALIZAÇÃO DE SUB-VOLTAGEM
. SUPRESSÃO DE PULSO DUPLO
. SAÍDA DE PÓLO ATUAL ALTA
REFERÊNCIA DE BANDGAP REF.
. OPERAÇÃO DE 500 KHz
. LOW RO ERRORAMP
DESCRIÇÃO
A família de CIs de controle SC3842 / 3/4/5 fornece
recursos necessários para implementar off-line ou DC para
Esquemas de controle de modo atual de freqüência fixa DC
com uma contagem mínima de peças externas. Os circuitos implementados internamente incluem trava de subtensão
corrente de partida inferior a 1 mA, uma referência de precisão
aparado para precisão na entrada do erroramp,
lógica para garantir a operação travada, um comparador PWM que também fornece limite de corrente
controle, um totem
Pólo de saída projetado para abastecer ou afundar
Corrente de pico alto. O estágio de saída, adequado para
dirigindo N-ChannelMOSFETs, islow no estado desligado.
As diferenças entre os membros desta família são os
limites de bloqueio de subtensão e máximo
faixas de ciclo de serviço. O UC3842 e o UC3844
Limiares UVLO de 16V (ligado) e 10V (desligado), idealmente
aplicações off-line adequadas
os limiares para o UC3843 e UC3845 são de 8,5 V
e 7.9 V. O UC3842 e o UC3843 podem operar
para os ciclos de trabalho aproximando-se de 100%. Um intervalo do
zero a <50% é obtido pelo UC3844 e
UC3845por adição de um flip flop interno
que anula a saída de todos os outros ciclos de clock
