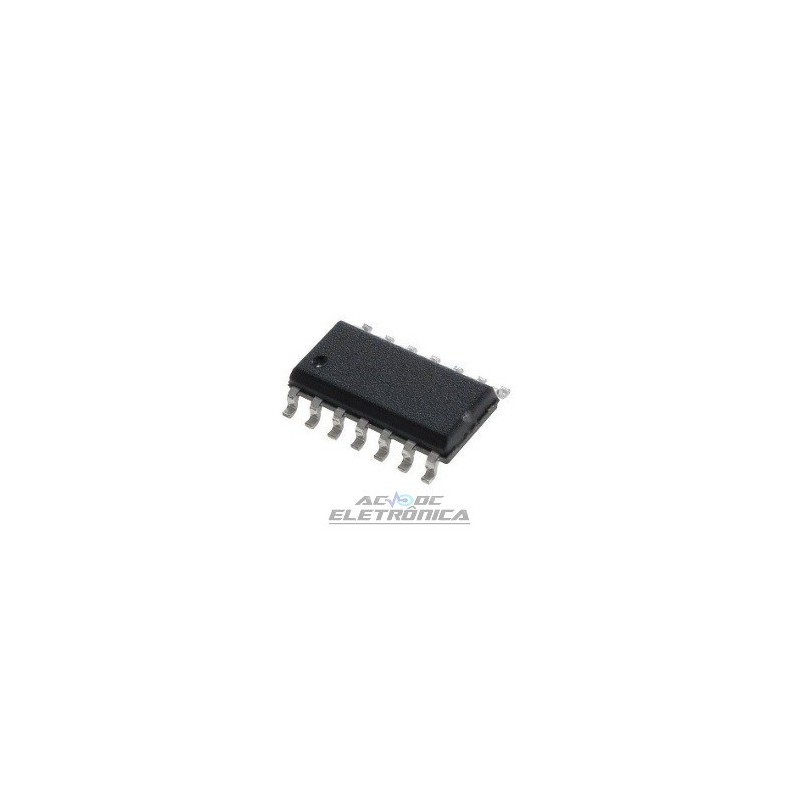

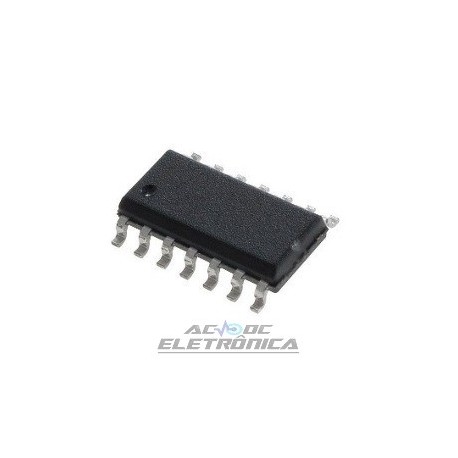

Circuito integrado UC2844 SMD - 14 pinos

Circuito integrado UC2844 SMD - SOIC 14 pinos

Current Mode PWM Controller 14-SOIC -40 to 85

1 recursos
1 • Otimizado para conversores off-line e DC-DC
• Corrente de Partida Baixa (<0,5 mA)
• Corrente de Descarga do Oscilador Aparado
• Compensação Automática de Feedforward
• Limitação de Corrente Pulse-by-Pulse
• Características aprimoradas de resposta de carga
• Bloqueio de subtensão com histerese
• supressão de pulso duplo
• Saída de Totem Totem de Alta Corrente
• Referência Bandgap Internamente Aparada
• Operação de até 500 kHz
• Crie um design personalizado usando o UCx84xA com
o WEBENCH® Power Designer
2 aplicações
• Fontes de alimentação comutadas (SMPS)
• Conversores DC-DC
• Módulos de Potência
• PSU Industrial
• PSU operada por bateria
3 Descrição
A família de dispositivos de controle UCx84xA é um pin-for-pin
versão melhorada compatível da família UCx84x.
Fornecendo os recursos necessários para controlar o modo atual
ou fontes de alimentação comutadas, essa família de
dispositivos tem muitos recursos aprimorados: corrente de inicialização
é menor que 0,5 mA, a descarga do oscilador é cortada para
8,3 mA, e durante o UVLO, o estágio de saída pode afundar
pelo menos 10 mA a menos de 1,2 V para VCC acima de 5 V
