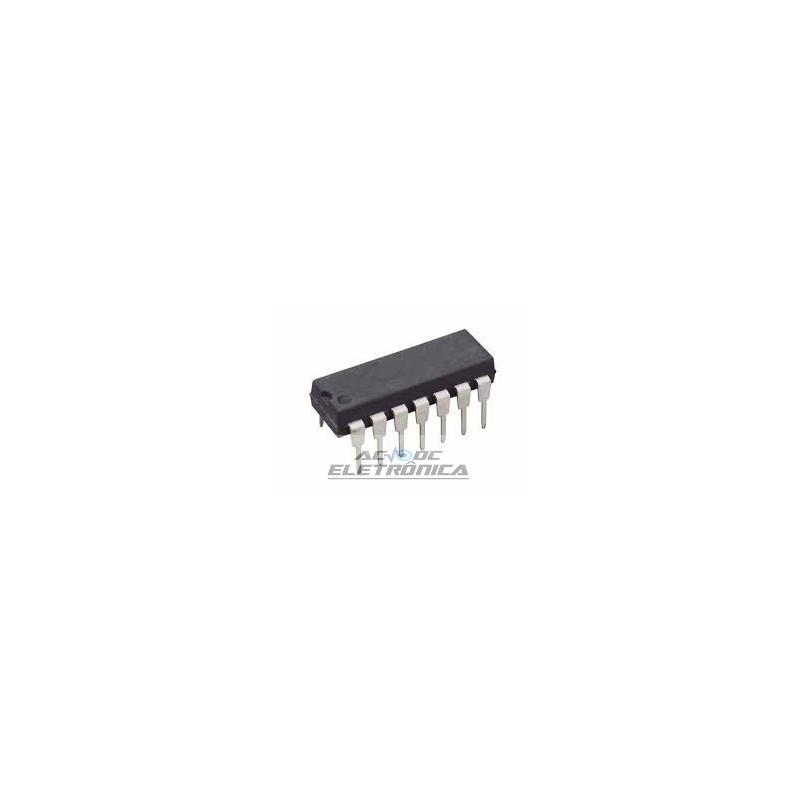

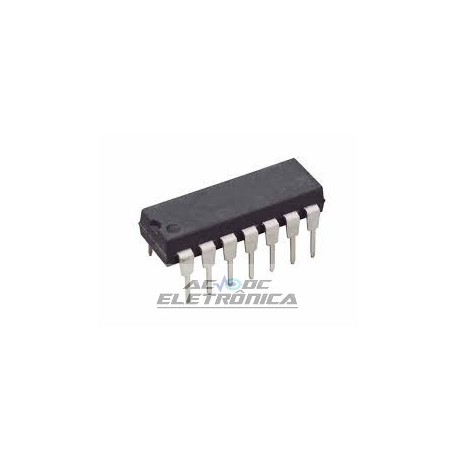

Circuito integrado UC3823N

Circuito integrado UC3823N

High Speed PWM Controller

CARACTERÍSTICAS
• Compatível com tensão ou modo atual
Topologias
• Operação Prática @ Comutação
Freqüências para 1.0MHz
Atraso de Propagação de 50ns para Saída
• Saída de Totem Pólo de Alta Corrente (pico de 1,5 A)
• Amplificador de Erro de Largura de Banda Larga
• Lógica totalmente travada com pulso duplo
Supressão
• Limitação de Corrente Pulse-by-Pulse
• Soft Start / Max. Controle de Ciclo de Trabalho
• Bloqueio de Subtensão com Histerese
• Baixa corrente de partida (1.1mA)
• Referência Bandgap aparada (5.1V ± 1%)
DESCRIÇÃO
A família UC1823 de CIs de controle PWM é otimizada para alta freqüência
aplicações de fonte de alimentação comutada. Cuidado particular
foi dado para minimizar atrasos de propagação através dos comparadores
e circuito lógico ao maximizar a largura de banda e taxa de variação
do amplificador de erro. Este controlador é projetado para uso em qualquer
sistemas de modo de corrente ou modo de tensão com a capacidade de entrada
tensão feed-forward.
O circuito de proteção inclui um comparador de limite de corrente, compatível com TTL
porta de desligamento, e um pino de partida suave que vai dobrar como um
braçadeira máxima do ciclo de serviço. A lógica está totalmente travada para fornecer jitter
operação livre e proibir pulsos múltiplos na saída. Uma subtensão
seção de bloqueio com 800mV de histerese garante baixo
arranque atual. Durante o bloqueio de subtensão, a saída é de alta impedância.
A referência de limite de corrente (pino 11) é uma tensão de entrada CC
o comparador de limite atual. Consulte as especificações para detalhes.
Estes dispositivos apresentam uma saída de totem projetada para
afundar altas correntes de pico de cargas capacitivas, como o portão de
um MOSFET de potência. O estado on é definido como um nível alto.
