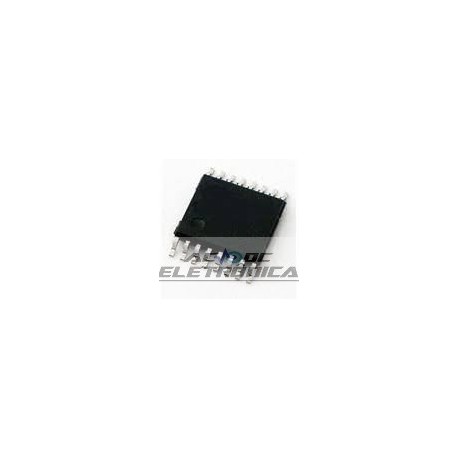

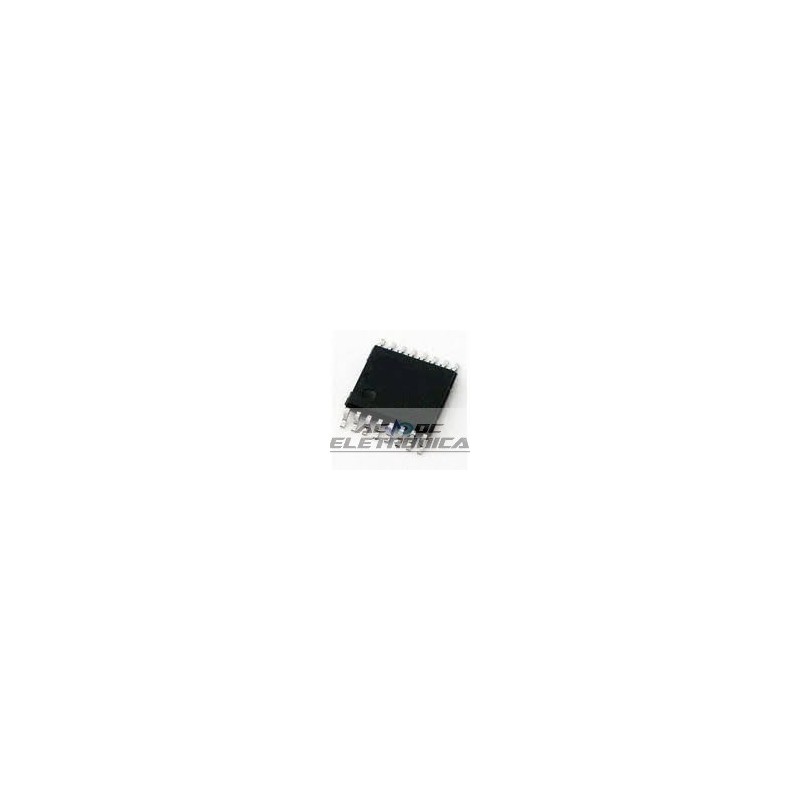

Circuito integrado UC3846DW SMD - SSOIP 16

Circuito integrado UC3846DW SMD - SSOIP 16

Current Mode PWM Controller

Compensação automática de feed forward
• Corrente programável pulso a pulso
Limitando
• Correção de Simetria Automática em Push-Pull
Configuração
• Características aprimoradas de resposta de carga
• Capacidade de Operação Paralela para Modular
Sistemas de Potência
• Amplificador Diferencial de Sensores de Corrente com
Faixa de modo amplo comum
• supressão de pulso duplo
• Saídas de 500mA (Peak) Totem-pole
• Referência de Bandgap de ± 1%
• Bloqueio de subtensão
• capacidade de arranque suave
• Terminal de desligamento
• Operação de 500kHz
A família UC1846 / 7 de CIs de controle fornece todos os
recursos para implementar frequência fixa, controle de modo atual
esquemas, mantendo uma contagem mínima de peças externas. o
desempenho superior desta técnica pode ser medido em melhorias
regulagem de linha, características aprimoradas de resposta de carga e
um loop de controle mais simples e fácil de projetar. Vantagens topológicas incluem
capacidade de limitação de corrente pulso-a-pulso inerente,
correção de simetria para conversores push-pull e a capacidade de paralelismo
“Módulos de potência”, mantendo o mesmo compartilhamento de corrente.
O circuito de proteção inclui bloqueio de subtensão integrado e programável
limite de corrente além da capacidade de partida suave. Um desligamento
também está disponível uma função que pode iniciar uma
desligamento com reinicialização automática ou trava o fornecimento desligado.
Outras características incluem operação totalmente travada, supressão de pulso duplo,
capacidade de ajuste do prazo, e um bandgap aparado de ± 1%
referência.
O UC1846 apresenta baixas saídas no estado OFF, enquanto o
O UC1847 possui saídas altas no estado OFF.
