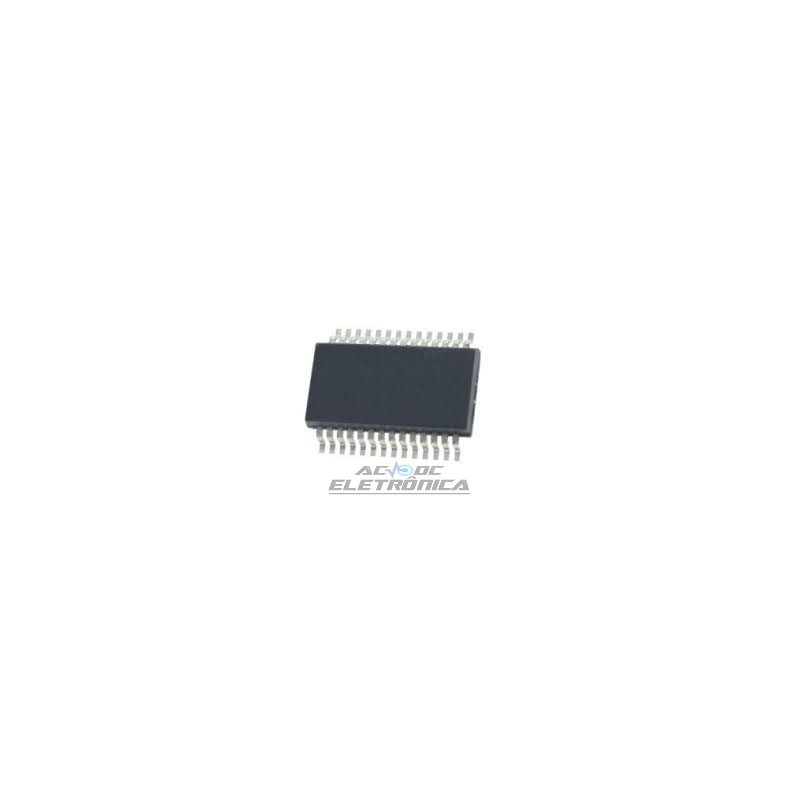

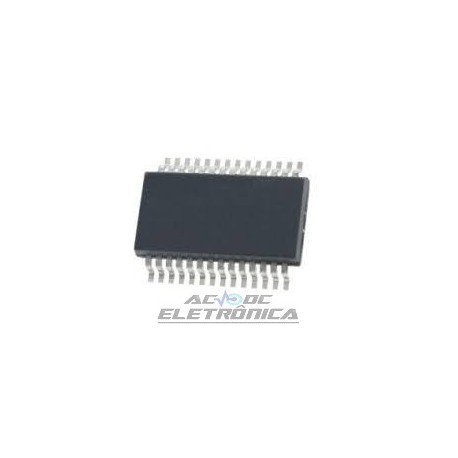

Circuito integrado MAX211 I - SSOP 28 pinos

Circuito integrado MAX211 I - SSOP 28 pinos Texas

15kV ESD-Protected, +5V RS-232 Transceivers
Descrição geral
O MAX202E-MAX213E, MAX232E e MAX241E são um
família de transceptores RS-232 e V.28 com alta ± 15kV
Proteção ESD HBM e circuitos integrados de bomba de carga
para operação de fornecimento de + 5V. As várias combinações
de recursos são descritos no Guia do Seletor. o
drivers e receptores para todos os dez dispositivos atendem a todos os EIA / TIA232E
e especificações CCITT V.28 com taxas de dados até
120kbps quando carregado.
O MAX211E / MAX213E / MAX241E estão disponíveis em 28-
pin pacotes SO e SSOP. O MAX202E / MAX232E
vêm em TSSOP de 16 pinos, SO estreito, largura SO e DIP
pacotes. O MAX203E vem em um DIP / SO de 20 pinos
pacote, e não precisa de capacitores externos de carga e bomba.
O MAX205E vem em um pacote DIP de 24 pinos,
e também elimina a bomba de carga externa
capacitores.
Aplicações
• Equipamento alimentado por bateria
• Equipamentos de mão
• Equipamento de Diagnóstico Portátil
Benefícios e Recursos
• economiza espaço na diretoria
• Proteção Integrada Alta ± 15kV HBM ESD
• Circuito de Bomba de Carga Integrada
Elimina a necessidade de uma fonte bipolar ± 12V
Permite Operação de Fornecimento Única de + 5V de Abastecimento
• Capacitores Integrados de 0.1µF (MAX203E, MAX205E)
• O pacote SSOP de 24 pinos economiza até 40% versus SO
Pacote
• Economiza energia para requisitos de energia reduzidos
• Modo de desligamento de 1µA
• Modo de desligamento de 15µA para MAX213E
