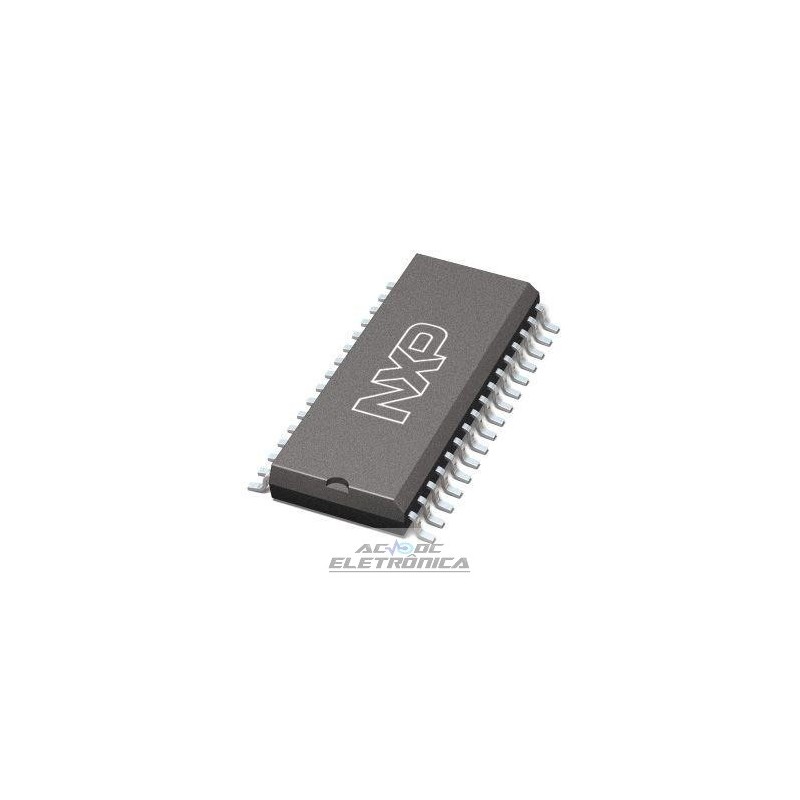

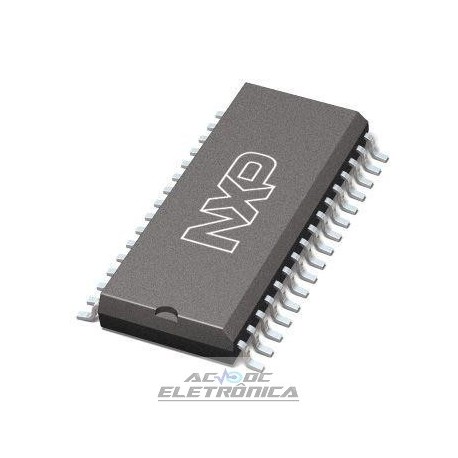

Circuito integrado TEA5712T SMD

Circuito integrado TEA5712T SMD

AM/FM stereo DTS radio circuit

Ampla faixa de tensão de alimentação: 1,8 ou 2,1 a 12 V
• Baixo consumo de corrente: 16 mA a AM, 17 mA a FM
• Alta seletividade com ganho IF distribuído
• driver de LED para indicação estéreo
• Alta sensibilidade de entrada: 1,6 mV / m (AM), 2,0 µV (FM) para 26 dB S / N
• Bom comportamento de sinal forte: 10 V / m a AM, 500 mV em FM
• Baixa distorção de saída: 0,8% na AM, 0,3% na FM
• saída de nível de sinal
• Soft mudo
• estéreo dependente de sinal
• Se os sinais de saída estiverem disponíveis para contagem de FI
• Projetado para placa de circuito impresso simples e confiável
• Entrada MOSFET de alta impedância em AM.APLICAÇÕES
• Rádio estéreo AM / FM portátil
• Conjuntos de receptor mini / midi
• Rádio de fone de ouvido pessoal sintonizado digitalmente.
DESCRIÇÃO O TEA5712 é um Bimos IC de alto desempenho para uso em rádios estéreo AM / FM sintonizados indigitamente. Todas as funções necessárias são integradas: de AM e FM front-end para AM detector e estágios de saída estéreo FM
